CUSTOMER(客户):

PAGE:  1  OF  2

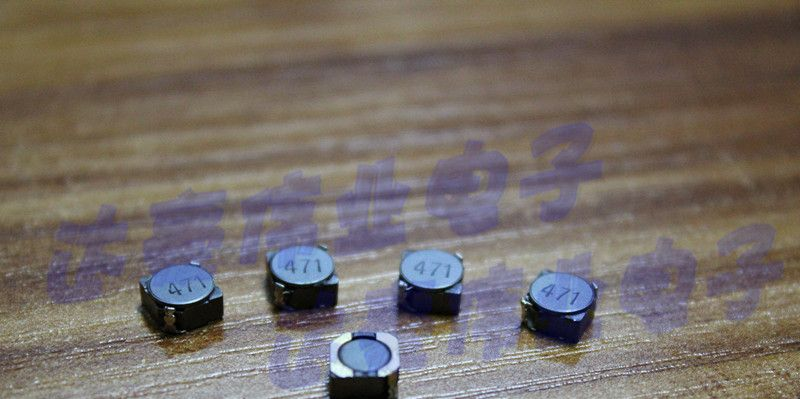

ITEM:  HSMRH8D43-100M

Customer’s ITEM:

Item

项目

Spec.(mm)

规格值

Typ.

实测值

1.      MECHANICAL DIMENSIONS(外形尺寸):

A

8.30 max

8.01

B

8.30 max

8.02

C

3.0 max

2.81

D

2.5 ref

E

1.2 ref

F

6.3 ref

G

H

2.8 ref

I

2.0 ref

J

6.1 ref

Marking(印字)：”100”

2.ELECTRICAL CHARACTERISTICS(电特性要求)：

ITEM（项目）

Specifications(规格值)

Typ.(参考值)

Test equipments(测试仪器)

L

10.0uH ± 20%

10.12uH

VR 102 LCR METER.

Test Freq.

@1kHz 0.25V

VR 102 LCR METER.

DCR

36.0 mOHM MAX

34.32 mOHM

VR 102 LCR METER.

R.Curremt

4.0 MAX

Turns

10.5Ts REF

Ope.Temp.

-20℃ TO80℃

HC-D3MTEMP. & HUMIDITY CHAMBER

Other1

产品需印字“100”

Other1

包装方式：编带

CUSTOMER APPROVED(客户确认栏)

APPROVED(确认)

CHECKED(检查)

DRAWN(制图)

赵贵荣

李自平

ISSUED DATE(出版日期)：2012-10-6                            版次：1.0

CUSTOMER(客户)：

PAGE：1  OF  1

ITEM:  HSMRH8D43-100M

Customer’s ITEM:

DATE(测试日期)：2012-10-6

QUANTITY(数量):  10  PCS

TEST Freq.(测试频率):    L:@1kHz 0.25V

WIRE(铜线)：    mm

TURNS（圈数）：   Ts

TEMP(温度)：28.5    ℃

HUMI.(湿度):  55 %

TEST EQUIPMENTS(测试仪器)：

  L     : VR 102 1kHz LCR METER.

  DCR  : VR 102 1kHz LCR METER.

APPROVED

CHECKED

李自平
