供应20W LED防水驱动电源10串2并 过CE 投光灯泛光灯
| 价 格： | 面议 | |
| 输入电压： | 85－265（V） | |
| 输出电流： | 600MA±5% | |
| 输出电压： | 30-36（V） | |
| 输出功率： | 20（W） | |
| 类型： | LED电源 | |
| 晶体管连接方式： | 单端式 | |
| 工作效率： | 80（%） | |
| 型号/规格： | ZDC-L-20W | |
| 品牌/商标： | 振达昌 | |
| 调制方式： | 脉冲宽度调制(PWM)式 | |
| 产品认证： | CE |
ZDC-L-20W是我公司开发生产的一款外置防水式LED恒流驱动电源，适用的功率有20W，可以用于LED天花灯、筒灯、射灯、E27、GU10灯、PAR灯、投光灯、泛光灯等，该驱动电源采用先进的恒流控制方案，具有恒流精度高、效率高、稳定性好、保护功能齐全、性价比高、低噪声、长寿命等优点；可直接驱动20颗(10串2并)1W白光灯珠及其他等同电流电压的大功率LED灯具。
一、产品参数表
表1-1 产品参数表
机械特性和外观： | 电源重量： | 大约52g | |
电源尺寸： | 108（L）X 30 (W) x 22(H) mm | ||

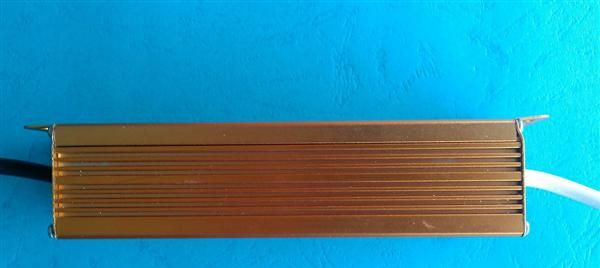

外形种类： | 金黄色外置防水恒流电源 | ||
线材特性： | 输入线为蓝线，输出正极为红线，负极为黑线 | ||
性能参数： | 输入参数： | 输入电压：AC：85-265V | |
输入频率：50-60Hz | |||
输出参数： | 空载输出电压：38VDC | ||
负载输出电压：30-40VDC | |||
输出电流：600±5%MA | |||
输出功率：20W | |||
转换效率：≥90% | |||
功率因素：0.6左右 | |||
保护： | 短路保护： | 当输出端进入短路状态时，启动短路保护 保护方式：切断输出，短路状态移除后可自动恢复 | |
过压保护： | 当输出电压达到电源额定电压的150%-200%时，启动过压保护 保护方式：打嗝模式，异常条件移除后可自动恢复 | ||
过载保护： | 在额定输出功率的140%-200%时，启动过负载保护 保护方式：打嗝模式，负载异常条件移除后可自动恢复 | ||
过温保护： | 晶体管内部接点温度超过150℃时，启动过温保护 保护方式：切断输出，温度恢复正常后可自动恢复 | ||
环境要求： | 工作温度： | -20-60℃ | |
工作湿度： | 20%-85% | ||
储存温度： | -20-85℃ | ||
储存湿度： | 10%-95% | ||
二、测试记录
序号 | 测试项目 | 单位 | 测试条件和结果 | 规格值
| 结果 | 备注 | ||||
85 | 110 | 150 | 220 | 250 | ||||||
50Hz | 60Hz | 60Hz | 50Hz | 50Hz | ||||||
1 | 空载输入功率 | W | 0 | 0 | 0 | 0 | 0 | ≤0.5 | 通过 |
|
2 | 空载输出电压 | V | 38.39 | 38.39 | 38.39 | 38.39 | 38.39 | 38±2 | 通过 |
|
3 | 加载输入功率 | W | 23.9 | 23.4 | 23.1 | 23.1 | 23.3 | ≤24 | 通过 |
|
4 | 加载输出电压 | V | 31.55 | 31.56 | 31.58 | 31.60 | 31.70 | 31.5±0.5 | 通过 |
|
5 | 加载输出电流 | mA | 686.5 | 678.6 | 677.1 | 679.2 | 674.2 | 680±5% | 通过 |
|
6 | 功率因素PF值 | PF | 0.604 | 0.598 | 0.572 | 0.578 | 0.586 | ≥0.57 | 通过 |
|
7 | 效率 | % | 90.6 | 91.5 | 92.6 | 92.9 | 91.7 | ≥90 | 通过 |
|
8 | 短路保护 |
| OK | OK | OK | OK | OK | OK | 通过 |
|
9 | 老化时间 | 常温下老化8-48小时，灯内置老化8-48小时 | 通过 |
| ||||||
三、安装事项
1、两蓝色线为电源输入；红黑线为输出，红线为输出正极，黑线为输出负极，如接错或接反将无法正常工作；
2、不要用热熔胶固定电源和其他部件，因热熔胶在高温下易融化，且不利于散热，融化的胶水有微导性，会引发很多问题；
3、电源与有可能接触的金属部分，一定要用高温绝缘介质（85℃以上）隔开，以确保使用安全；
4、非人员不可拆卸，维修本电源。如有技术问题请联系我们的销售人员帮忙解决。
5、每个产品在出货时都需要经过以下测试流程：测试－老化－再测试，出货老化的时间一般在4-8小时，以确保发出去电源的质量，所以请客户在下单时给我们足够的测试时间，具体的交期与我们联系。
6、当需要以上产品目录表以外的产品时，请与我们联系。
7、本产品质量保证为两年，如产品质量在保质期内出现质量问题（人为损坏除外），供方承诺将1：1比例补换同型号或维修不良产品，人为损坏的除外。
