供应拉线位移传感器
| 价 格： | 1.00 | |
| 型号/规格： | P2302 | |
| 品牌/商标： | PandAuto |
拉线位移传感器
——结构紧凑，高精度，高性价比
dzsc/19/2769/19276951.jpg
特点：
■ 结构紧凑，体积小巧
■ 高测试精度
■ 多种输出信号规格可选
■ 机械寿命长
■ 动态噪声小，平顺度高
■ 硬质铝合金外壳
■ 易于安装
产品描述：
P2302系列拉线位移传感器,工作原理是将机械位移量转换成可计量的、成线性比例的电信号。当被测物体产生位移时，拉动与其相连接的传感器绳索，绳索带动传感器传动机构与旋转角度传感器同步转动；当位移反向移动时，传感器内部的自动回旋装置将自动收回绳索，并在绳索伸收过程中保持其张力均匀平稳；拉线位移传感器即输出一个与绳索移动量成正比例的电信号。
P2302系列拉线位移传感器,具有精密的独立自动排线机构，使拉伸绳索可自动均匀的排线。保证拉线位移传感器具有高独立线性精度和较长的传感器使用寿命。。
P2302系列拉线位移传感器,做工精良，用料考究：传感器壳体采用硬质铝合金材质并进行阳极氧化处理，有效达到防锈防污效果；固定所用螺丝都选用高硬度合金钢材质，使得传感器更加结实牢靠。传感器线缆接头采用防水航空接头；拉伸绳索采用表面敷塑材质的钢缆，进一步提高传感器测试精度，并让传感器使用寿命更长。该传感器适用于各种环境，以其体积小，恶劣条件下的优良性能，准确和安装灵活简单等优点受到广泛关注。
产品应用：
■ 直线导轨系统
■ 机械臂
■ 纺织机械
■ 建筑机械
■ 液压气缸系统
■ 试验机
■ 汽车测试
■ 仓储位置定位
■ 纺织机械
■ 升降台等伸缩系统
技术参数：
性能参数
■ 标准量程：100mm-1000mm
■ 线性度：0.3%F.S.(典型值)
■ 防护等级：IP65
■ 供电电压：≤24VDC
■ 工作电流：符合欧姆定律
■ 绳索拉力：3~5N
■ 工作温度：-10℃~﹢70℃
■ 存储温度：-25℃~+85℃
■ 电缆长度：1米（标准）
■ 预期寿命：＞30万次满循环
■ 频响：1kHz
机械性能
■ 线缆接头：航空防水接头
■ 绳索材质：覆塑钢缆
■ 壳 体：铝合金表面氧化处理(宝蓝色)
型号定义：
dzsc/19/2769/19276951.png
选型示例：P2302-03A24即为激励电压为24VDC位移量程为300mm，输出信号为4-20mA的P2302系列通用型拉线位移传感器。
接线说明
|
型号 导线颜色 |
P2302-XXAXX (电流信号) |
P2302-XXV1XX （电压信号） |
P2302-XXEXX （编码器信号） |
| 棕色 | 电源+ | 电源+ | 电源+ |
| 蓝色 | 4-20mA | 信号+ | A相 |
| 白色 | —— | 电源- | 电源- |
| 黄色 | —— | 信号- | B相 |
| 绿色 | —— | —— | Z相 |
产品细节
1）盘卓生产的每一只拉线位移传感器，都要经过严格的性能参数和长期稳定性检测，方能出厂。我们使用进口高精度6位半KEITHLEY万用表对每一个传感器严格测试，从而让传感器具有较高精准度。
a.下图为4-20mA输出信号的拉线位移传感器零点调节检测：
b.下图为满量程是输出20mA信号：
2）盘卓的拉线位移传感器,每一个固定螺丝都选用高硬度钢制螺丝，确保传感器牢固。
dzsc/19/2769/19276951.jpg
3）盘卓一丝不苟注重每一个产品细节。
dzsc/19/2769/19276951.jpg
3）选用尼龙螺丝安装钢索，能有效防止钢索反复抽拉中不会由于与尼龙螺丝产生摩擦而损坏。
dzsc/19/2769/19276951.jpg
4）高质量防水接头，有效固定线缆，以便不至于传感器频繁使用中，线缆拉扯而导致内部线路故障。
dzsc/19/2769/19276951.jpg
5）盘卓注重每一个微小细节所呈现出的产品品质。
dzsc/19/2769/19276951.jpg
6）每一个拉线位移传感器需用通过几十个严格加工流程品质管控和测试环节，方能贴上QC passed的合格标志。
dzsc/19/2769/19276951.jpg
7）每一个拉线位移传感器我们都使用防静电真空包装会细心呵护。
8）详细的产品操作手册，可方便快捷的指导您如何使用我们的传感器。
dzsc/19/2769/19276951.jpg
9）我们一直认为真正的要做好产品，应该是对产品的每一个细节做到精益求精，讲究而不将就。盘卓相信用我们的、专注和专心，一定给您奉上工业精品。欢迎广大新老客户来电垂询！
dzsc/19/2769/19276951.jpg
盘卓大量现货供应拉线位移传感器，品质优良，价格还不贵。欢迎广大新老客户来电垂询！
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨丽
- 电话：021-60543680
- 传真：021-61294052
- 手机：13817517020
- QQ ：
供应BURSTER力传感器

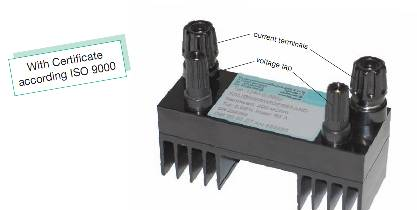

信息内容：dzsc/19/3569/19356995.jpg为德国BURSTER授权国内一级代理商，为您提供售前，售后技术咨询、产品维修及销售服务。 部分型号产品长期备有现货，欢迎新老客户来电来函垂询！ dzsc/19/3569/19356995.jpg dzsc/19/3569/19356995.jpg dzsc/19/3569/19356995.jpg dzsc/19/3569/19356995.jpg dzsc/19/3569/19356995.jpg dzsc/19/3569/19356995.jpg dzsc/19/3569/19356995.jpg dzsc/19/3569/19356995.jpg dzsc/19/3569/19356995.jpg burster公司介绍。 在burster在过去的五十年，成为精密仪器，传感器和传感器信号处理系统的主要供应商之一，标志着这个中型家族企业的发展的标准。 由于burster不断创新的工程师团队，使得我们今天能够提供卓越的测量和质量保证，校准，开发和自动化测试设备。除了标准产品解决方案，Burster也提供定制设计。全球的销售团队，保持与当地客户密切良好的联系，以获得从现场的反馈。这使得Burster已赢得国际声誉为更适应客户需求的创新。此外，我们在内部制造过程的高标准，保证始终如一的高品质。 burster的 Gernsbach工厂，在德国卡尔斯鲁厄南部约40公...

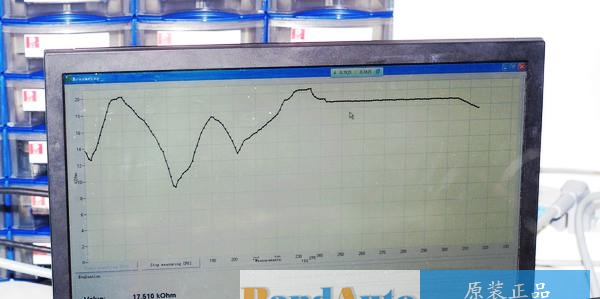

burster电阻测试仪
