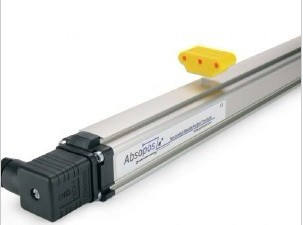

德国德敏哲磁致伸缩位移传感器 非接触式电子尺
非接触式电子尺磁致伸缩（Absopos）的运作原理是通过分析两个磁场相互感应的反馈信号而达致。
磁场是利用一个磁铁在传感器外壳上运行。第二磁场是由脉冲产生器产生。当两个磁场互相感应，一个值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波的波形进行分析，继而输出一个和高分辨率的位置信号，让机台可以实时进入生产状态。
非接触式电子尺磁致伸缩位移传感器的优势
FOR EXTREMELY ACCURATE,LOW-NOISE,AND WEAR-FREE ABSOLUTE POSITION FEEDBACK
|
|
l磁致伸缩位移传感器采用非接触式超声波测量技术。能提供的线性和值的位置测量。
l 铝成型外壳能配合两种形式的磁铁滑块进行非接触式测量。
l 直接取替电阻式电位器，而无须机械修改。
l 开放式导轨型外壳设计能减少因安装失误而损坏传感器。
|
|
非接触式电子尺标准规格
|
|
|
|
|
测量数据
|
直线位移
|
|
|
供应电源
|
+24Vdc (20.4 - 28.8Vdc)
|
|
|
输入保护
|
极性保护至-30Vdc, 过压保护至36Vdc
|
|
|
用电量
|
50-140mA (按量程而定)
|
|
|
绝缘强度
|
500Vdc (DC地端对机器接地端)
|
|
|
输出
|
0-10Vdc, 10-0Vdc双输出, 负载电阻5kΩ
|
|
|
分办率
|
无限 (取决於控制器A/D与电源纹波)
|
|
|
重複精度
|
满量程的 < ±0.005%
|
|
|
非线性度
|
满量程的 < ±0.01% ( ±90μm)
|
|
|
工作温度
|
-40至85℃
|
|
|
防护级数
|
IP65(当正确连接上插头时)
|
|
|
振盪指标
|
10-2000Hz / IEC标準68-2-6
|
|
|
冲击指标
|
100g (单一冲击) / IEC标準68-2-27 (耐久性)
|
|
|
更新时间
|
0.5ms 1200mm以内 / 1.0ms2400mm以内/ 2.0ms 4800mm以内
|
非接触式电子尺18系列磁致伸缩位移传感器是采用非接触式磁致伸缩测量技术。此技术能提供高精準、直接和值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。
非接触式电子尺 铝成型外壳符合IP65标準，保證能工作於苛刻和高尘埃污染的环境。固定夹片提供灵活和简易的安装方式，适合一般机械使用。总括而言，18系列磁悬浮式磁致伸缩位移传感器非常坚固耐用，是要求严格的工业环境中最理想选择。
|
