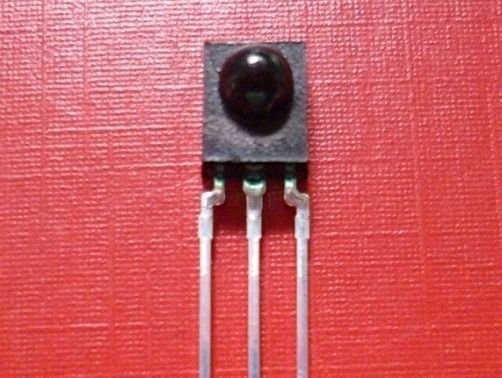

外观尺寸:
5*5*3.6mm(长*宽*高)
产品类别:
红外线接收头
产品介绍:
超小型设计封装,脚距为1.27MM接收距离10-15米。广泛应用于红外线遥控接收玩具,数码相框。质优价廉
推荐使用条件
項目 |
符號 |
Min |
Typ |
Mnx |
單位 |
工作電壓 |
Vcc |
2.7 |
----- |
5.5 |
V |
輸入頻率 |
FM |
|
38 |
|
kHz |
工作溫度 |
Topr |
-20 |
25 |
80 |
℃ |
红外线接收头的原理:
红外遥控信号是一连串的二进制脉冲码。为了使其在无线传输过程中免受其他红外信号的干扰,通常都是先将其调治在特定的载波频率上,然后再经红外发射二极管发射出去,而红外线接收装置则要滤除其他杂波,只接收该特定频率的信号并将其还原成二进制脉冲码,也就是解调。
目前,对于这种进行了调制的红外遥控信号,通常是采用一体化红外线接收头进行调解。一体化红外线接收头将红外发光二极管,低噪音放大器,限幅器,带通滤波器,解调器,以及整形驱动电路等集成在一起,一体化红外线接收头体积小,灵敏度高,外接元件少,抗干扰能力强,使用十分方便。
红外线接收头质量判定方法:
1.外观方面,各个公司根据自己的质量要求一般目测就可以做判定了,主要是电性能方面的检验。
2.先要确认红外线接收头的脚位排列,你可以查一下规格书,如果没有,也可以根据型号到网上查找对应的PDF文档,上面有脚位排列。
外观尺寸:5*5*3.6mm(长*宽*高) 产品类别: 红外线接收头 产品介绍: 超小型设计封装(5*5*3.6mm);脚距为2.54MM 接收距离10-15米;内置 CMOS IC ; 2.7-5.5V宽电压工作;功耗低,等等…… 广泛应用于红外线遥控接收玩具,随身携带的视听产品(如CD,DVD,MP4等);质优价廉 遥控接收工作原理: 遥控器部分: 遥控器部分的工作原理较为简单,主要就是编码IC通过三极管进行放大调变,然后将此电信号(脉冲波)经有红外发射管(940nm波长)转变为光信号发射出去。 现在国产遥控器的电路主要有:455K晶振,编码IC,放大三极管,发射管等主要几个电子原件组成,2节3V电池驱动;但目前一些国际大厂所用的遥控器,其编码IC内已包括了晶振和放大三极管,电路设计更加方便,且只需要1节电池驱动,更加环保。 使用注意 1) 在无任何外加压力及影响品质的环境下储存及使用; 2) 在无污染性气体或海风(含盐分)的环境下储存及使用; 3) 在低湿度环境下储存及使用; 4) 在规定的条件下焊接引线管脚,焊接后,请勿施加外力; 5) 请勿清洗本产...
外观尺寸: 5.3*6.6*4.3mm(长*宽*高) 产品类别: 红外线接收头 产品介绍: 超小型设计封装(5.3*6.6*4.3mm);脚距为2.54MM 接收距离:15-20米;超宽角度接收。内置 CMOS IC ;1.8-5.5V宽电压工作;功耗低,等等…… 广泛应用于红外线遥控接收玩具,随身携带的视听产品(如CD,DVD,MP4等);质优价廉 遥控接收工作原理: 遥控器部分: 遥控器部分的工作原理较为简单,主要就是编码IC通过三极管进行放大调变,然后将此电信号(脉冲波)经有红外发射管(940nm波长)转变为光信号发射出去。 现在国产遥控器的电路主要有:455K晶振,编码IC,放大三极管,发射管等主要几个电子原件组成,2节3V电池驱动;但目前一些国际大厂所用的遥控器,其编码IC内已包括了晶振和放大三极管,电路设计更加方便,且只需要1节电池驱动,更加环保。 影响红外线接收头灵敏度的原因: 1. 产品的匹配:红外线接收头与其所配套使用的遥控产品参数不匹配。 2. 周围环境的干扰:不同强度的光对红外线接收头的灵敏度会产生不同程度的影响。 3. 电磁波的影响:如果客...
