供应三相宽压高隔离AC/DC电源模块 JY-3A10W-05/09/12C，产品手册 JY-3A10W-05/09/12C
| 价 格： | 面议 | |
| 型号/规格： | JY-3A10W-05/09/12C | |
| 品牌/商标： | 自家生产，输出电压值可根据用户的具体设计要求，进行定制。 |
电源模块简介：是可以直接贴装在印刷电路板上的电源供应器，其特点是可为专用集成电路（ASIC）、数字信号处理器 （DSP）、微处理器、存储器、现场可编程门阵列 （FPGA） 及其他数字或模拟负载提供供电。
电源模块的均流的方法：
1.输出阻抗法，又叫下垂法、倾斜法、电压调整率法。是通过调节电源的输出内阻的方式来实现的。这个方法的特点是简单。但的缺点是电压调整率差。
2.主从设置法，人为的在并联的模块中选一个主模块，别的模块的输出向这个模块靠拢。的问题是，如果主模块失效，那么整个电源系统都不能工作了。
3.平均电流自动均流法，把各模块的电流采样放大后通过一个电阻连到公用的均流母线上，大家按照均流母线上的平均电压来实现调整完成均流。平均电流自动均流法可以实现均流，但如果均流母线发生短路，或者某个模块发生故障，母线电压下降会使各模块电压下调。
4.电流自动均流法，又叫自动主从均流、民主均流，在所有并联模块中，输出电流的那个模块自动成为主模块，其他模块的输出向这个电源模块靠拢。
5.还有其他很多方法，例如热应力自动均流、外加均流控制器的均流等等。
电源模块的行业应用核心优势：
◆JY-3A10W-05/09/12C产品概述
JY-3A10W-3C系列电源，是根据国家电网科（2009）1395号文件《电力用户用电信息采集系统功能规范》，专门设计的宽电压范围输入，高功率输出的一款系列模块电源。该模块电源具有体积小、辐射低、长寿命、动态响应好等特点。满足国网专变采集终端Ⅱ型和Ⅲ型的电源使用要求，满足国网集中抄表终端和采集器的电源使用要求。输出电压值可根据用户的具体设计要求，进行定制。
◆JY-3A10W-05/09/12C产品特点：
1、 宽电压输入范围，AC65V—AC460V连续工作；
2、 输入过电圧保护；
3、 输出动态响应好，满足GPRS（CDMA）或载波通讯
的短时间峰值电流要求；
4、 自身辐射低，同时抗辐射能力强；
5、 电磁兼容满足标准4级；
6、 输入/输出、输出每组之间绝缘强度大于4000VAC；
7、 可靠性、安全性好，满足严酷的环境要求；
8、 符合绿色电源的要求。
◆JY-3A10W-05/09/12C主要技术指标：
|
输入 |
输入电压 |
AC 65V——460V |
||
|
输入关断电压 |
AC 500V ±10V |
|||
|
输入电流 |
300mA——30mA |
|||
|
泄漏电流 |
≤1mA |
|||
|
输出 |
输出额定功率 |
10W |
||
|
输出功率 |
15W（0.5H） |
|||
|
输出最小负荷 |
≥5% |
|||
|
输出纹波噪声 |
≤0.5% Vout+50mV(Vp-p) |
|||
|
输出短路保护 |
自恢复 |
|||
|
输出电压精度 |
V1=5.3V±1% |
V2=9V±5% |
V3=12V±5% |
|
|
电压调整率 |
1% |
2% |
2% |
|
|
负载调整率 |
1% |
8% |
8% |
|
|
额定输出电流 |
1000mA |
300mA |
300mA |
|
|
输出峰值电流 |
1.4A |
500mA |
500mA |
|
|
绝缘强度 |
输入-输出 |
4000Vac |
||
|
输出-输出 |
4000Vac |
|||
|
EMC |
脉冲群 |
IIEC 61000-4-4、GB/T 17626.4－2008 4 级 |
||
|
静电放电 |
IIEC 61000-4-2、GB/T 17626.2－2006 4 级 |
|||
|
辐射电磁场 |
IIEC 61000-4-3、GB/T 17626.3－2006 4 级 |
|||
|
浪涌 |
IIEC 61000-4-5、GB/T 17626.5－2008 4 级 |
|||
|
规格 |
外型尺寸 |
94×46×28mm(±0.5mm) |
||
|
重量 |
≤80g |
|||
|
冷却方式 |
自然风冷却 |
|||
|
环境 |
工作温度 |
-40℃——+70℃ |
||
|
存储温度 |
-40℃——+105℃ |
|||
|
震动 |
10~55Hz, 19.6m/s2, 沿X、Y、Z轴各60 分钟 |
|||
|
冲击 |
196.1m/s2 (20G), 11ms, 沿X、Y、Z轴各1 次 |
|||
|
湿度 |
100%RH |
|||
|
MTBF |
>200,000 h @ 25°C (MIL-HDBK-217F) |
|||
◆JY-3A10W-05/09/12C引脚定义：
|
引脚编号 |
输出定义 |
脚编号 |
输出定义 |
|
1 |
Ua |
5 |
GND |
|
2 |
Ub |
6 |
5.3V |
|
3 |
Uc |
7 |
9V- |
|
4 |
Un |
8 |
9V+ |
|
|
|
9 |
12V- |
|
|
|
10 |
12V+ |
◆ JY-3A10W-05/09/12C安装尺寸及安装位置：（见图2）
◆典型应用设计参考图：（见图3）
电源外部电路材料清单：
|
序号 |
名称 |
型号 |
数量 |
位置 |
|
1 |
压敏电阻 |
MYG3-20K821 |
|
RV |
|
2 |
Y1电容 |
CT7Y5VAC400V472M |
|
Y1 |
|
3 |
功率电阻 |
RX21-5W-20Ω |
|
RL |

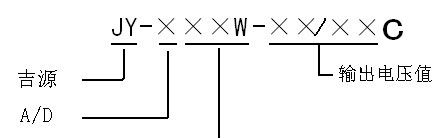

◆JY-3A10W-05/09/12C命名方法： （见图4）
1、 JY ：为公司的简称；
2、 A/D/H：A表示为交流输入，D表示为直流输入,H为超宽电压输入，前面有数字3的则表示三相输入，没有3则表示单相输入；
3、 ××W：表示模块电源的额定输出功率值；
4、 ××/××：表示每路输出的电压值；
5、 C表示为敞开式，不进行灌封。
注：用户可根据自身的需求，专门定制输出路数和输出电压值。
