MTL 液位检测系列磁致伸缩位移传感器


dzsc/19/2702/19270285.jpg产品简介

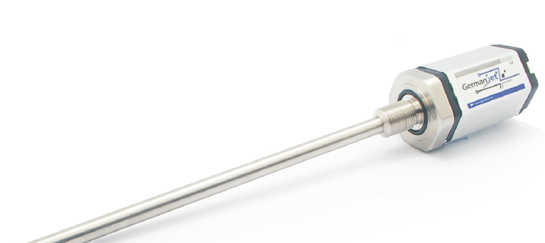

MTL液位检测系列磁致伸缩位移传感器是专门为液位检测内置安装所设计，提供高精度、直接和的位置检测反馈。该系列产品响应频率高、刷新快、抗干扰、迟滞小、精度高，适应复杂干扰环境。无接触式的特点避免了机械磨损，保证了理论上的无限使用寿命。紧固法兰、测杆和浮球均由优质不锈钢制造，可以直接伸入带压带腐蚀的液位罐内，而不会出现腐蚀。设计采用分体结构，电子仓可以很方便地从法兰上拆卸和更换，可以避免罐体的泄漏和泄压，保护了环境，也方便了快速维修。

防护等级IP65可以对于在复杂和恶劣的使用环境中的传感器提供充分的保护。DIN43650通用插接头，广泛使用于设备的液压设备中，非常便于现场的接线安装。插接头有几个特点：①通用插接头内置的特殊双投开关可以使客户选择信号的逻辑方向，如：将0～10V输出切换成10～0V输出，或相反；②特殊的V/A插接头可以将电压输出信号转换成电流输出信号，并通过内置的双投开关选择信号的方向，如：将4～20mA转换成20～4mA。电流信号的传输距离达到500米。③无须客户在内部接线，避免了失误的可能。

dzsc/19/2702/19270285.jpg

测量型式               直线位移

输入电压               24Vdc （20.4～28.8Vdc）

输入保护               极性保护：反向电压至30Vdc，正向电压至36Vdc

电流消耗               50～140mA（依工作行程而变化）

绝缘强度               500Vdc （电源地与设备地之间）

输出                   0～10Vdc 和 10～0Vdc 两种输出，最小负载电阻5KΩ

                       4～20mA 和 20～4mA 两种输出，负载电阻700Ω

分辨率                 无限分辨（取决于控制器A/D与电源波纹）

重复精度               ＜±0.005%FS

线性精度               ＜±0.01%FS （最小±90μm）

刷新频率               1200mm行程为0.5ms / 2400 mm行程为1.0ms

                       4800mm行程为2.ms / 7600mm行程为5.0ms

工作温度               -40 ～ +85℃

防护等级               IP65

振动试验               5g / 10 ～ 2000Hz 符合IEC standard 68-2-6

冲击试验               50g 单次冲击，符合IEC standard 68-2-27

耐压等级               350bar / 600bar 峰值

安装螺丝               M18 x 1.5

本体材料               电子仓采用阳极氧化铝 / 测杆、安装法兰和浮球采用316不锈钢

安装接合面要求图

订购指引

MTL-XXXXmm-Y

说明MTL代表液位检测系列磁致伸缩位移传感器

XXXX代表有效行程:0075mm代表75mm；0250mm代表125mm；1250mm代表1250mm。

Y代表输出信号：V代表输出0～10Vdc和10～0Vdc两种输出；

                A代表输出4～20mA和20～4mA两种输出。

产品构成及装箱单

V型输出产品：V型输出传感器本体、磁性浮球、V型插头、产品介绍及说明；

A型输出产品：V型输出传感器本体、磁性浮球、V/A型插头、产品介绍及说明；

电子仓更换指引

电子仓与法兰为分体式，当需要快速更换传感器时，电子仓可以非常容易地从法兰中取出并更换。可以实现现场的快速维修，避免泄压和环境污染。
