大功率恒流源LED外置天花灯驱动
价 格：
面议
输出电流： 300MA
输入电压： 85-265（V）
输出电压： 3-4（V）
电压调整率： 1（%）
负载调整率： 1（%）
输出功率： 1（W）
类型： LED电源
晶体管连接方式： 推挽式
工作效率： 90（%）
型号/规格： 外置1*1W-300MA
输出电压精度： 1（%）
品牌/商标： goodcoo谷科
调制方式： 脉冲宽度调制(PWM)式
产品认证： CE
产品概述：
- 1＊1Ｗ源是一款隔离型恒流电源，适合于天花等小体积装配尺寸下驱动恒亮的大功率LED灯。
- 本驱动适合于交流85-265V输入电压下，驱动1颗１W大功率LED
主要特点：
- 在输入交流85~265V交流电压下可正常工作。
- 有系列规格分别可驱动1颗1W，1颗1W，1颗1W的LED大功率LED灯。
- 装配尺寸小巧，可适用于各种天花灯。
- 提供有输出开路保护。
- 提供有输出短路保护。
应用范围：
- 用于天花LED灯。
产品标准规格表：
产品编号 | 电压输入 | 驱动能力 | 控制类型 | 接线方式 |
|
|
|
|
|
1*1W | AC110/220V | 1颗1W | / | 外接线 |
|
|
|
|
|
典型性能参数：
性能项目 | 测试条件 |
| 电压/电流 |
|
输入电压范围 | 标称电压负载 |
| 110/220 |
|
|
|
|
|
|
|
|
|
|
|
1*1 W／LED恒定电流 | 标称电压负载 |
| 300mA |
|
|
|
|
|
|
|
|
|
|
|
1*1 W／LED负载范围 |
| 6V | 9V | 11V |
无损范围：
参数项目 | 代表符号 | 最小值 | 值 | 备注 |
输入电压（直流） | Vin_AC | 0V | 250V |
|
工作温度范围 | Twork | prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags"-20℃ | 50℃ |
|
贮存温度范围 | Tstore | -20℃ | 80℃ |
|
典型应用：
应用注意事项：
- ＊1Ｗ标称的可正常工作的范围内，电流会有偏差，请在订单中明确使用的输入电压和输出负载情况，以便我们进行适当的参数调整。
- ＊1Ｗ的负载是按白色LED（VF=3.2V）调整的，其它颜色的LED接入，请检查接入VF值是否符合应用的电压范围。
- ＊1板上高压处加有硅橡胶，目的是为了防止板上放电，请不要在使用过程中去除。
物理尺寸和连接线：
机械尺寸：
项目 | 规格说明 | 最小值 | 典型值 | 值 |
长度 |
|
| 54mm |
|
宽度 |
|
| 28mm |
|
厚度 |
|
| 24mm |
|
电源输入接口<上图右二线>:
端子 | 线颜色 | 功能 | 备注 |
1 | 白色 | 交流电源输入 | 80mm长度 |
2 | 白色 | 交流电源输入 | 80mm长度 |
驱动输出接口<上图左二线>:
端子 | 线颜色 | 功能 | 备注 |
1 | 红线 | LED的正极 | 80mm长度 |
2 | 黑线 | LED的负极 | 80mm长度 |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 彭国放
- 电话：
- 传真：
- 手机：
- QQ ：
厂家直销LED电源MR16 DC输出12V 6*1W
信息内容：产品特性 1,输入电压：12V 50/60HZ dzsc/19/2686/19268669.jpg 2,采用1601升压芯片.3,开路，短路，过载，过温保护，保证产品安全性4,高效，低耗，节能环保，低噪声通过EM测试5，长寿命，高可靠性能，小体积设计 产品名称Product NameLED灯具专用电源产品型号Product Model GC-G4-7CL 输入电压范围InputVoltage Range(v)12V输出电压范围OutputVoltageRange(v) 12－24V 输出恒流CurrentOutputCuttent(A) 300ma±5% 功率因数 0.6±5% 效率Efficiency ≥86% 保护功能Protection Function开路，短路，过载，过温保护尺寸Size ￠mm 操作温度Operation Temp.-25~50℃存储温度Store Temp.-40~80℃产品应用Product Application 用于射灯杯驱动4-7-颗1WLED 注意事项本驱动电源有4根引线，输入端两根针脚接输12V电，另一端红线接大功率发光二极管正极，白线接负极。备注：有量可以按顾要求订做各种电流 dzsc/19/2686/19268669.jpg

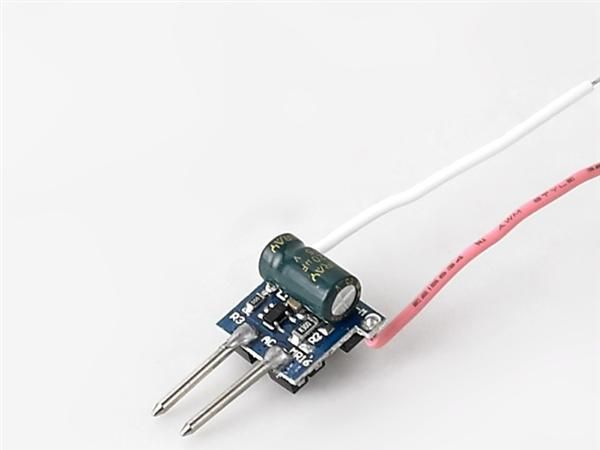

MR16LED内置驱动电源1X1W/1*1W/1颗1W驱动AC/DC12V输入
