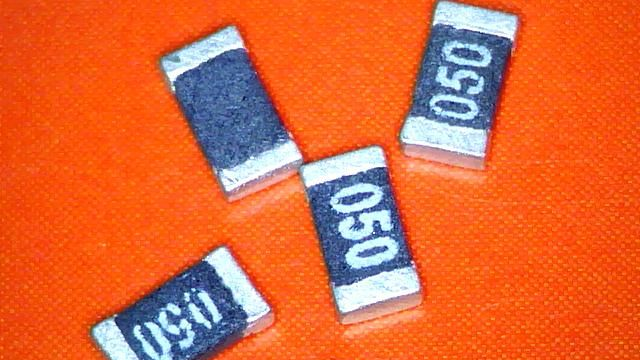

电阻，2512采样电阻用在高端电子产品
| 价 格： | 面议 | |
| 型号/规格： | 2512 | |
| 品牌/商标： | 升华 | |
| 环保类别： | 无铅环保型 |
升华电子专注于电流检测电阻的研发制造，新产品频出，升华电子的合金电阻产品不断升级，制造技术始终于在业内。
产品介绍：
符合ROHS法规限值
低阻抗值(可低至0.5m ohm)
精密容差(标准±5%,±1%，也可提供±0.5%)
耐高温使用环境(可达到+275℃)
低温度系数(可低至15ppm/℃以下)
低感值(0.5-5nH)
热电耦效应 EMF (可低至1uV/℃)
耐高电流使用(大於125A)
高功率密度
多种外观尺寸(2512/2010/1206/0805 )
采样电阻的连接
采样电阻的阻值会选在1欧姆以下，属于毫欧级电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。
采样电阻和HCPL-7840 的连接如图 dzsc/19/2680/19268067.jpg 采样电阻R1 的正端连接到Vin+ ，采样电阻的负端连接到Vin?，把实时的电机电流转化为模拟电压输入芯片；同时Vin和GND1 连接，把供电电源的返回路径又作为采样线连接到采样电阻的负端，因为电机在工作时有很大的电流流过采样线路，电路中的寄生电感会产生很大的电流尖峰，而此种连接能把这些暂态噪声视为共模信号，不会对采样电流信号形成干扰；另外，为消除采样电流输入信号中的高频噪声，采样电阻上采集到的电压信号必须经过由R2 及C3组成的低通滤波器进入芯片。
采样电阻的介绍
采样电阻（Sampling resistor，Current sensing resistor）是一个阻值较小的电阻，串联在电路中用于把电流转换为电压信号进行测量。用以检测电路的电流，在实际的电路中是和负载电阻串联的。采样电阻又称为电流检测电阻，电流感测电阻，取样电阻，电流感应电阻。采样电阻一般使用的都是精密电阻，阻值低，精密度高，一般在阻值精密度在±1%以内，更高要求的用途时会采用0.01%精度的电阻。
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 江茂伟
- 电话：021-34975985
- 传真：021-34975983
- 手机：13661439540
- QQ ：
电阻，2512高精密度合金采样电阻
信息内容：升华电子的PMCLOR产品已通过SGS多项验证，产品特性优於国外进口产品的品质水准已取得台湾多家运用端客户的认证。 产品介绍： 符合ROHS法规限值 低阻抗值(可低至0.5m ohm) 精密容差(标准±5%,±1%，也可提供±0.5%) 耐高温使用环境(可达到+275℃) 低温度系数(可低至15ppm/℃以下) 低感值(0.5-5nH) 热电耦效应 EMF (可低至1uV/℃) 耐高电流使用(大於125A) 高功率密度 多种外观尺寸(2512/2010/1206/0805 ) 升华电阻性能稳定可靠 众所周知，电阻通电使用时都会发出热量，那么采样大电流时，电阻消耗的电能比较大，发热也相对大，这是考验合金电阻性能的重要一环。合金电阻两端焊盘位置与电阻体本身的联接如果设计不合理，容易在高温下出现端极移位，甚至脱落的情况。升华电子合金电阻具有国际专利的“端电极电镀铜”、“端锡电镀”工艺保证了产品高温下性能依旧稳定，安全可靠！
电阻，2512大功率合金采样电阻
信息内容：升华电子在2006年初即着手开发相关技术至今，先後取得包括台湾相关专利（专利文号： 发明第I264736号）。 产品介绍： 符合ROHS法规限值 低阻抗值(可低至0.5m ohm) 精密容差(标准±5%,±1%，也可提供±0.5%) 耐高温使用环境(可达到+275℃) 低温度系数(可低至15ppm/℃以下) 低感值(0.5-5nH) 热电耦效应 EMF (可低至1uV/℃) 耐高电流使用(大於125A) 高功率密度 多种外观尺寸(2512/2010/1206/0805 ) 升华电阻的阻值足够小 用电阻做采样，一般就是将电阻放置在需要采样电流的位置，通过测量电阻两端的电压值来反馈，进而确定电路中的电流大小。那么采样电阻的阻值一般要求比较小，这样才能让放进去的电阻不影响原电路中电流大小，以保证采样精准。升华电子产品主要的阻值范围在0.0005 mΩ～200mΩ，阻值足够小，根据设计要求的采样电压可以相应选择。
