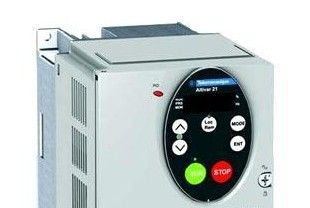

产品型号

200V三相系列

200V单相系列

400V三相系列

适用电动机输出

0.2-3.7KW

0.2-2.2KW

0.75-3.7KW

额定
输出

额定电压输出

三相，200-230V

三相，200-240V

三相，380-460V（415V）

过载容量

超出额定输出电流150%达1分钟

输
入
电
源

相数，电压，频率

三相，200-230V，50/60Hz

单相，200-240V，50/60Hz

三相，380-460V（415V），50/60Hz

电压范围

额定交流输入电压的 /-10%

频率范围

额定输入频率的 /-5%

瞬时电压下降承受力

在大于等于165V或低于165V不超过15毫秒时继续运行

在大于等于330V或低于330V不超过15毫秒时继续运行

过电压等级

II

污染程度

2

输
出
频
率

输出频率范围

0.5-400Hz

频率显示

数字显示

输出频率精度

模拟设定时所选输出频率的±0.5%（25±10°C）

频率设定频率分辨率

数字设定：0.01Hz（1/100Hz），模拟设定：0.1Hz（参数设定为50/60Hz）

变频器控制

高载波频率正弦波PWM控制

载波频率

在0.8-15kHz之间

操

作

起动/停止

用操作面板按钮选择：一个常开（1a）接点信号（或一个常开和一个常闭(1a,1b)接点信号）
或等待时间设定（0.1-100秒）。

正转/反转

用操作面板按钮选择：一个常开（1a）接点信号（可进行禁止反转设定）。

点动运行

选择设定0.2-20kHz，选择加/减速时间设定0.04-1600秒

停止选择

选择：减速停止或惯性停止

复位功能

选择：电源复位输入停止命令。也可进行外部设定复位。

停止频率

设定为0.2-60Hz

瞬时停电再起动

选择：再起动功能关闭；0Hz再起动或以设定频率起动。

控

制

频率设定信号

数字操作：操作面板，
模拟设定：0-5V DC，0-10V DC，4-20mA DC，10k欧姆电位器，
输入阻抗为50k欧姆（0-5V DC）20k欧姆（0-10V），和大约350欧姆（4-20mA DC）。

电压/频率特性

选择：50Hz，60Hz，选择基础频率设定45-400Hz

第二电压/频率特性

可选设定为45-400Hz

第二转矩提升

可选设定为0-40%

转矩提升

可选设定为0-40%

加/减速时间

0.04-1600秒（单独加速和减速时间设定）。

加/减速时间2，3和4

0.1-1600秒（单独加速和减速时间设定）。可与多速设定连动。

多速频率设定

最多可预设（可编程）8速频率。可与加速和减速时间设定连动。

跨跃频率设定

最多可设定3个频率跨跃点（频率跨跃幅度为1-10Hz）

上限频率设定

设定为 0.2-400Hz

下限频率设定

设定为 0.2-400Hz

偏置和增益频率设定

偏置：设定为-99.9--400Hz；增益：设定为0-400Hz

外部故障跳闸

选择：辅助联锁装置故障或辅助停止（惯性停止）

制
动

制动
转矩

再生制动

20%（0.2KW：100%；0.4KW：80%）

直流动态制动

低于设定的停止频率时工作（设定制动转矩和制动时间）

外部
输出
信号

运行频率信号

0-5V DC

输出信号

集电极开路输出（50V,50mA）,运行信号,到达信号,频率检测信号,过载报警信号,反转信号（可选择）

一组接点（1c）输出（接点容量250V DC，阻抗负载0.5A），故障报警信号，运行信号，频率检测信号，
过载报警信号，反转信号（可选择）

显
示

运行条件

输出频率，设定频率（F1）（A2），线速显示（选择转换器）输出电流（A0），输出电压（A1），旋转方向

故障跳闸存贮器

保护功能发挥作用时进行显示（存储4个故障）

保
护
功
能

电流限制

电流限制可设定为额定输出电流的1-200%

关闭/停止

瞬时过电流,过热(SC),过电流(OC),电压过低(LV),过电压(OV)辅助连锁装置跳闸(AU),过载/电子过热(OL),操作错误(OP)

失速防止

过电流失速防止，再生过电压失速防止

环

境

环境温度和相对温度

-10°C到 50°C *（无结冰），相对温度的90%

储运温度和相对温度

-25°C到 65°C，相对湿度的95%

振动

5.9米/秒（0.6G），根据JIS C0911

安装条件

海拔1000米

保护结构（JEM1030）

IP20遮闭式

参数序号

参数名称

设置对象

设定值或代码

出厂设置

01

加速时间

设置加速时间：从0.2Hz到输出频率

0000:40毫秒，0.1-1600秒

**005.0

02

减速时间

设置减速时间：从输出频率到0.2Hz

0000:40毫秒，0.1-1600秒

**005.0

03

频率范围

设置伏/赫方式

50

60

FF（50：50Hz,FF自由方式）

60

04

伏/赫曲线

设置伏/赫曲线

0

1

0：恒定转矩，1：降减转矩

0

05

直流转矩提升

设置转矩提升值

0-40%

0.5

06

过载保护功能

选择热过载保护功能

0：无过载保护功能，1：加保护且不降低输出频率
2：加保护但降低输出频率，3：用于特种电动机

2

07

过载电流

设定电流值

0.1-300A

*

08

自控/外控

设定自控或外控方式

0-6

0

09

自控/外控频率

自控或外控设定控制频率（伏/安）

0:自控

1:VR(10k)

2:0-5V

3:0-10V

4:4-20mA

0

10

反转锁定

设置成只能正转

0：正转/反转

1：正转（不反转）

0

11

停止方式选择

高定减速停止或惯性停止

0：减速停止

1：惯性停止

0

12

停止频率

设定停止频率

0.2-60Hz

00.50

13

直流制动时间

设定直流动态制动时间

000：无直流制动功能。0.1-30秒

000

14

直流制动电子

设定直流动态制动电平

0-100

00

15

频率

设定输出频率

50-400Hz

60.00

16

基础频率

设定基础频率

45-400Hz

60.00

17

加速频率保持

设定防止加速失速功能

0：无失速保护功能

1：有失速保护功能

1

18

减速频率保持

设定防止减速失速功能

0：无失速保护功能

1：有失速保护功能

1

19

多速功能设定

选择多速功能

0：多速

1：加/减速

2：加/减速与多速连动

0

20

多功能输入选择

选择SW1、2和SW3的功能

设定值有：0、1、2、3、4、5、6、7、8、9、10

0

21

仅供制造商使用

——————

———————

——

22

辅助联锁装置

选择辅助联锁装置跳闸功辅助停止

0：辅助联锁跳闸装置

1：辅助停止

0

23

输出端子选择

选择检测频率功能，选择输出端子功能

0：运行信号；1到达信号；2：过载信号；
3：频率检测信号；4：反转信号

0

24

输出继电器选择

选择输出继电器功能

0：运行信号；1到达信号；2：过载信号；
3：频率检测信号；4：反转信号；
5：故障信号（加电时）6：故障信号（不加电时）

5

25

检测频率(输出端子)

设定检测频率值

0000，0.2-400Hz

00.50

26

检测频率(输出继电器)

设定检测频率值

0000，0.2-400Hz

00.50

27

点动频率

设定点频率值

0.2-20Hz

10.00

28

点动加速时间

设置点动加速时间

0000：40毫秒，0.1-1600秒

**005.0

29

点动减速时间

设置点动减速时间

0000：40毫秒，0.1-1600秒

**005.0

30

预设第2频率

设定第2频率

0000：0V停止，0.2-400Hz

20.00

31

预设第3频率

设定第3频率

0000：0V停止，0.2-400Hz

30.00

32

预设第4频率

设定第4频率

0000：0V停止，0.2-400Hz

40.00

33

预设第5频率

设定第5频率

0000：0V停止，0.2-400Hz

15.00

34

预设第6频率

设定第6频率

0000：0V停止，0.2-400Hz

25.00

35

预设第7频率

设定第7频率

0000：0V停止，0.2-400Hz

35.00

36

预设第8频率

设定第8频率

0000：0V停止，0.2-400Hz

45.00

37

第2加速时间

设定第2加速时间

0.1-1600秒

**005.0

38

第2减速时间

设定第2减速时间

0.1-1600秒

**005.0

39

第3加速时间

设定第3加速时间

0.1-1600秒

**005.0

40

第3减速时间

设定第3减速时间

0.1-1600秒

**005.0

41

第4加速时间

设定第4加速时间

0.1-1600秒

**005.0

42

第4减速时间

设定第4减速时间

0.1-1600秒

**005.0

43

第2基础频率

设定第2基础频率

45-400Hz　

60.00

44

第2直流提升值

设定第2提升值

0-40%

05

45

第1跨跃频率

设定第1跨跃频率

0000：无第1跨跃频率，0.2-400Hz

0000

46

第2跨跃频率

设定第2跨跃频率

0000：无第2跨跃频率，0.2-400Hz

0000

47

第3跨跃频率

设定第3跨跃频率

0000：无第3跨跃频率，0.2-400Hz

0000

48

跨跃频带

设定跨跃频率带宽　

0：无跨跃频率功能，1-10Hz

0

49

电流限制功能

设定电流限制功能

00：无电流限制功能0.1-9.9

00

50

断电起动方式

选择接通电源后的起动方式

0：继续运行

1：停止运行

2：等待时间过后继续运行

3：停止运行

1

51

瞬时停电再起动

选择瞬时停电功能

0：无再起动

1：0Hz再起动

2：连续再起动

0

52

等待时间

设定参数50和51的等待时间

0.1-100秒

000.1

53

加速/减速方式

设定加速/减速方式

0：线性加/减速方式

1：S型加/减速方式

0

54

下限频率

设定下限频率

0.2-400Hz

00.50

55

上限频率

设定上限频率

0.2-400Hz

400.0

56

偏置/增益功能选择

选择偏置/增益功能

0：无偏置/增益功能

1：有偏置/增益功能

0

57

偏置频率

设定偏置频率

-99.9-400Hz

000.0

58

增益频率

设定增益频率

0000：0V停止，0.2-400Hz

60.00

59

0-5V输出电压调整

调整0-5V输出信号

75-125%

100

60

监控器选择

选择监控器方式

0：频率

1：频率

2：线速度

3：线速度

0

61

线速度系数

设定线速度系数

000.1-100

030.0

62

输出电压

根据电动机的额定值设定
输出电压

0：无输出电压，1-5000V

000

63

过电流失速值

设定防止过电流失速值

0-200%

140

64

载波频率

设定载波频率

0.8/1.1/1.6KHz；2.5/5.0/7.5/12.5/15.0KHz

0.8

65

矢量控制选择

设定控制系统

0：伏/赫控制

1：矢量控制

0

66

电动机容量

设定适用电动机机容量

0.2/0.4/0.7/1.5/2.2/3.7

*

67

电动机电极

与适用电动机的电极适配

2/4/6

4

68

电动机常数
测定功能

选择电动机常数测定功能

0：无恒量
测定功能

1：电压补
偿测定

2：转差补
偿测定

3：建议
恒量值

0

69

电压补偿常数

设定电压补偿常数

00.01-99.99

建议恒量

70

转差补偿频率

设定转差补偿频率

-05.00-05.00

03.00

71

密码

设定密码（防止操作错误）

0：未设置密码，1-999掩码

000

72

数据清除

清除出厂时设置的数据

0/1/2

0

73

波特率

设置通信速度

300/600/1200/4800/9600

9600

74

停止位长度

设置停止位长度

1/2

1

75

奇偶校检

设定奇偶比特

0/1/2

0

76

耦合试验次数

设定耦合试验次数

0-10

0

77

选择有效值(CR/LF)

选择CR或LF

0/1/2/3

0
