微波多普勒无线雷达探测器探头HB100

本产品可广泛应用于类似自动门控制开关、安全防范系统、ATM自动提款机的自动录像控制系统、火车自动信号机等，需要自动感应控制的场所。这是一种标准的10.525GHz微波多普勒雷达探测器，这种探测方式与其它探测方式相比具有如下的优点：１、非接触探测；２、不受温度、湿度、噪声、气流、尘埃、光线等影响，适合恶劣环境；3、抗射频干扰能力强；４、输出功率仅有5mW，对人体构不成危害；５、远距离：探测范围超过20米。
　  多普勒原理简介：多普勒理论是以时间为基础的，当无线电波在行进过程中碰到物体时，该电波会被反射，反射波的频率会随碰到物体的移动状态而改变。如果无线电波碰到的物体的位置是固定的，那么反射波的频率和发射波的频率应该相等。如果物体朝着发射的方向移动，则反射回来的波会被压缩，就是说反射波的频率会增加；反之，当物体朝着远离发射的方向移动时，反射回来的波的频率会随之减小，这就是多普勒效应。这种现象在日常生活中会经常遇到，比如一辆鸣笛的警车从你身边高速通过时，你听到的声音的频率是变化的：当警车高速接近你的时候，（与静止声源相比）声音传输的时间缩短，频率升高。当警车远离你的时候，声音的传输时间拉长，频率降低。

应用实例一：自动门控制、ATM提款机自动录像控制     本电路作用距离4－15米连续可调，和热释电红外探测器相比，具有抗强光干扰，探测距离远，不受温、湿度影响等优点。 电路原理简述：图中U1是微波感应探测器模块，通过K202,K203,R202,R219向模块提供2kHz 的脉动电源（能产生频率为2khz 高电平宽度为20uS的电路很多，如使用反向器CD4069、lm555 等），K201在U1起作用期间导通，把U1输出的反应物体移动的低频信号选通输出， C202为采样保持电路， 保证信号的连续和完整。由LM358组成的两极低通放大电路把U1的输出放大，在LM358的1脚输出。可调电阻R213 用于调整一级放大器的增益，调整R213的大小可以调整探测距离。 dzsc/19/2646/19264630.gif

应用实例二：火车自动信号机开关电路     作用距离：1－9米连续可调。这种电路的抗干扰能力更强，调整范围更大，可以应用于野外和条件较为恶劣的场所使用。 原理简述：上图是一个完整的应用电路，U3D（LM339）及周围相关元件组成2kHz 低占空比振荡器，P1，P2 提供脉动电源和选通。E9为采用保持电容，反应物体移动的低频信号经过LM324 A、B 及周围元件组成的低通放大电路放大后，到由LM324 C 及周围相关元件组成的比较器。C9-C12,R32-R35组成的低通滤波网络虑除工频干扰信号。由U3A组成的延时电路保证了发现物体移动后电路有相当时间的稳定输出。 由U1A及相关元件组成的级放大电路，其增益A1A≈R30/R31=375/473=78.7；第二级放大器由U1B及相关电路组成，放大增益A1B≈R36/(R35+R34)=475/943=50；两级放大的增益为A=78.7×50＝3935，即为36db。由U1C及R39、R40、P2、E12组成的电压比较器，把前级放大的信号变换成脉冲信号，再由U3A及相关元件组成的延时电路延时输出。 调整P2可以改变探测距离的大小，改变R41、E13、R42的大小可以调整输出时间的长短。 dzsc/19/2646/19264630.jpg

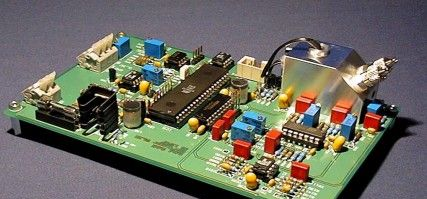

应用实例三：三鉴探头     原理概述：三鉴是指红外主导、微波辅助、单片机智能处理（PIR/MW/AI）的综合探测技术，当被动红外发现目标后启动微波检测电路，当两种信号均有效并通过单片机智能处理符合报警输出条件时，由单片机给出报警信号。     电路简析：本电路中被动红外（PIR）信号经滤波后直到单片机的比较器的输入口17、18脚，比较器把红外头感应到的信号直接转换为脉冲信号，数字信号经MPU PIC16C622A 的处理，利用软件可以进行出、入识别以及干扰的虑除。RB1输出2kHz占空比为5％的脉冲（宽度为20uS），驱动P2给微波探测器提供脉冲电源。微波探测器的低频输出通过P1选通输出到C101采用保持电容上。反应物体移动的低频信号经U1A及相关元件组成的可编程运算放大器放大，再经U1B组成的比较器进行电平转换，转换后的脉冲信号到PIC16C622 的RB3脚输入到MPU。     当红外发现目标后，RB1输出高电平，三极管K3导通，由U1A组成的可编程放大器的增益由100倍增加到10000倍左右，微波探测器电路开始工作，MPU开始检测物体移动信号。MPU通过对PIR信号分析，可以判断出红外源的出入情况，以此可以排除热空气以及非热源移动物体的干扰（如飘动的窗帘、转动的电扇等），同时综合微波探测器的信号，可以排除多种热源的干扰。 合理的MPU数学模型和编制科学的软件，可以识别出体重小于20kg宠物。基本上可以消除宠物的引起的误报。 本电路中改变P1的大小，可以改变放大电路的增益，从而调整微波电路的探测距离。 　 dzsc/19/2646/19264630.jpg

HB100微波移动传感器:

HB100 (移动微波探测模块)应用多普勒现象感测移动的X-波段微波传感器，广泛应用于防盗,自动感应门,自动感应灯,交通测速,智能化控制,医疗生命探测等领域。

　

技术参数：

　

发射:

1发射频率 :                       10.525 GHz

2频率设置精度 :                   3MHz

3输出功率(最小):                   13dBm EIRP

4工作电压 :                       5V±0.25V

5工作电流(CW):                    60mA max., 37mA typical

6谐波发射:                        ＜-10dBm

7脉冲工作模式:

8平均电流 (5％DC) :                2mA typ.

9脉冲宽度(Min.):                   5uSec

10负载循环(Min.):                    1％

接收:

1灵敏度(10dB S/N ratio)3Hz至80Hz 带宽:   -86dBm

3Hz至80Hz带宽杂波                   10uV

2天线增益:                             8dBi

3垂直面3dB波束宽度:                   36度

4水平面 3dB 波束宽度:                  72度

5重量:                                 8 克

6规格:                               37×45×8mm

　

微波传感器应用

一、自动门启动                                二、车、房入侵报警

  dzsc/19/2646/19264630.jpg             dzsc/19/2646/19264630.jpg

  三、碰撞预告                                 四、交通、道路监控

dzsc/19/2646/19264630.jpg               dzsc/19/2646/19264630.jpg

微波探测传感器简介

微波探测传感器应用Doppler Radar原理，发射一个低功率微波并接受物体反射过来的能量。一旦物体的运动被其探测到。发射频率就被反射回的微波频率所替代，替代的微波与发射的微波混合在一起，结果一个低频率的电压从传感器输出。原理图如下：

dzsc/19/2646/19264630.jpg

微波探测传感器的特性：

１、非接触式。

２、周围环境：不受热、嗓音、湿度、气流、尘埃等影响，适合恶劣环境。

３、抗干扰。

４、安全。

５、宽范围。探测范围15-20米。更宽的范围亦可能。

微波运动传感器

特性:

如下参数是在5VDC， CW 工作状态， 12KΩ负载， +25℃

下测定。

dzsc/19/2646/19264630.jpg

Note1: The radiated emissions is designed to meet FCC rules.

Note2:The Received Signal Strength(RSS) is measured at the total 2

Ways path loss of 93dB.

Note3: The noise voltages are measured from 10Hz to 100Hz at the

Output port, inside an Anechoic chamber.

Note4: Pulse operation

特点及应用：低功耗//； CW 或Pulse 工作；长探测范围；

用于：微波红外运动探测；自动门；灯的控制；速度测试。

HB100 微波移动传感器使用说明书

安装说明书

1、连接。

接模块上所标示的端口：+5V GND（地），IF（信号）分别焊好，看图A，模块上dzsc/19/2646/19264630.jpg

有一条光身线，是防止运输过程中被静电击坏，在开始工作前请把它拆去。

2、发射频率

微波模块的频率和功能在出厂时，已被调好：请不要随便调动。否则会影响功能。

3、幅射角

安装模块必须使其天线面向被检的区域，用户可以改变其方向，以达到的覆

盖面积，下图显示。模块天线的辐射角以及它们的半功率来宽度。（HPBW）dzsc/19/2646/19264630.jpg

4、输出信号。

在信号输出端（IF）有三种型号的信号输出

多谱勒移位（Doppler Shift）——当有物体在覆盖面积移动时，在信号输出（IF）

端有多谱勒信号输出，其输出强度与发射能量的反射强度有关，一般在缴伏级，

所以需要一个高增益的低频放大器来处理该信号，使它能达到用处理器来处理。

复谱罗信号的频率与物体运动和速度成正比;一般人类走动的谱罗信号频率在

100HZ以下。

噪音信号——组件内部及环保所产生的噪音，尤其照明灯（其主本在100/120HE）

非常接近，人类移动所产生的多谱勒信号频率。

直流信号（DC Levd）——大概电压在0.1伏之间的真流信号存在于IF输出端,

它的极性可以正的也可以是负的.故建议用交流吻合方法连接信号输出(IF)和低

频放大器之间.

5、建议用单根端子（Headet Rins）将模块焊接在主板（放大电路）上，即分别在

模块上的+5V，IF，GND等三端，这样做比较平衡和牢固安装模块。当然也可以用

其它方法。应免使模块受到压力式使变型。这将影响其它性能。请参考下图C。dzsc/19/2646/19264630.jpg

HB100 微波模块

HB100微波移动传感器是X波段移动传感多谱勒模块，其低功能耗，高灵敏度体积小，

是理想的低成本移动检测器。其基波振动是由GAS FET介质，谐振振动器（DRO）不会

产生辐射谐波。

模块采用表面安装组件，体积小，可靠性高，本模块与红外传感器组成比检测，通

常用于防盗系统中，本模块与红外传感器组成比检测，可以有效地减少误报.

性能应用

低电流消耗微波红外移动检测器

其波式脉冲工作自动门控制器

长检测距离灯光控制开关

速度测量

多谱勒等式

Fd=2v(Ft/c)Cosq

这里 Fd= 多谱勒频率

V=目标速度

Ft=发射频率

C=光速（3*10 米/秒）

Q=物体移动方向与使感器生标之间的角度。

例如：如果物体直朝向ACD2400-050，移动。

（Ft=10.525GHE）

Fd=19.49V(千米/小时)
