价 格: | 面议 | |
型号/规格: | 0805 474k 0.47UF | |
品牌/商标: | SAMSUNG(三星) | |
环保类别: | 无铅环保型 | |
安装方式: | 贴片式 | |
包装方式: | 卷带编带包装 | |
产品主要用途: | 普通/民用电子信息产品 | |
引出线类型: | 无引出线 | |
特征: | 长方型 | |
标称容量范围: | 0.47 | |
额定电压范围: | 50 | |
温度系数范围: | -55+125 |
一、电容的分类和作用
电容(Electric capacity),由两个金属极,中间夹有绝缘材料(介质)构成。由于绝缘材料的不同,所构成的电容器的种类也有所不同:
按结构可分为:固定电容,可变电容,微调电容。
按介质材料可分为:气体介质电容,液体介质电容,无机固体介质电容,有机固体介质电容电解电容。
按极性分为:有极性电容和无极性电容。 我们最常见到的就是电解电容。
电容在电路中具有隔断直流电,通过交流电的作用,因此常用于级间耦合、滤波、去耦、旁路及信号调谐
二、电容的符号
电容的符号同样分为国内标表示法和国际电子符号表示法,但电容符号在国内和国际表示都差不多,的区别就是在有极性电容上,国内的是一个空筐下面一根横线,而国际的就是普通电容加一个"+"符号代表正极。
三、电容的单位
电阻的基本单位是:F (法),此外还有μF(微法)、pF(皮法),另外还有一个用的比较少的单位,那就是:nF(),由于电容 F 的容量非常大,所以我们看到的一般都是μF、nF、pF的单位,而不是F的单位。
他们之间的具体换算如下:
1F=1000000μF
1μF=1000nF=1000000pF
四、电容的耐压 单位:V(伏特)
每一个电容都有它的耐压值,这是电容的重要参数之一。普通无极性电容的标称耐压值有:63V、100V、160V、250V、400V、600V、1000V等,有极性电容的耐压值相对要比无极性电容的耐压要低,一般的标称耐压值有:4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
五、电容的种类
电容的种类有很多,可以从原理上分为:无极性可变电容、无极性固定电容、有极性电容等,从材料上可以分为:CBB电容(聚乙烯),涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。下面是各种电容的优缺点:
瓷片电容
薄瓷片两面渡金属膜银而成。
体积小,耐压高,价格低,频率高(有一种是高频电容)
易碎!容量低
独石电容
体积比CBB更小,其他同CBB,有感
电解电容
两片铝带和两层绝缘膜相互层叠,转捆后浸泡在电解液(含酸性的合成溶液)中。
容量大。
高频特性不好。
钽电容
用金属钽作为正极,在电解质外喷上金属作为负极。
稳定性好,容量大,高频特性好。
造价高。(一般用于关键地方)
六、电容的标称及识别方法
1. 由于电容体积要比电阻大,所以一般都使用直接标称法。如果数字是0.001,那它代表的是0.001uF=1nF,如果是10n,那么就是10nF,同样100p就是100pF。
2. 不标单位的直接表示法:用1~4位数字表示,容量单位为pF,如350为350pF,3为3pF,0.5为0.5pF
3. 色码表示法:沿电容引线方向,用不同的颜色表示不同的数字,,
二种环表示电容量,第三种颜色表示有效数字后零的个数(单位为pF)
颜色意义:黑=0、棕=1、红=2、橙=3、黄=4、绿=5、蓝=6、紫=7、灰=8、白=9。
贴片钽电容:T495X226K035AS 品牌:KEMET 容量:22UF 额定电压:35V 尺寸:7343 最小包装:500个一盘 钽和氧化铌电容器的介质本质上没有磨损机制,在一定条件下具有有限的自愈能力。但是,在工作中可能出现随机的故障。钽电容器的故障率随时间而减少,不像其它电解电容器和电子原件那样故障率随时间而增加。标准钽电容器符合M级可靠性(也就是1%/1000小时)或更好,额定电压、85℃和0.1Ω/V电路阻抗。 FB =1.0%/1000小时为TAJ, TPS, TAC, TPM, TAW 和TCJ系列产品 =0.5%/1000小时为TRJ, THJ 和NOJ系列产品 =0.2%/1000小时为NOS 和NOM系列产品 TLJ 和TLC系列钽电容器85°C温度降额时,规定为额定电压的50%。 FB = 0.2%/1000小时,85℃、50%额定电压、0.1Ω/V 串联阻抗,60%可信水平。

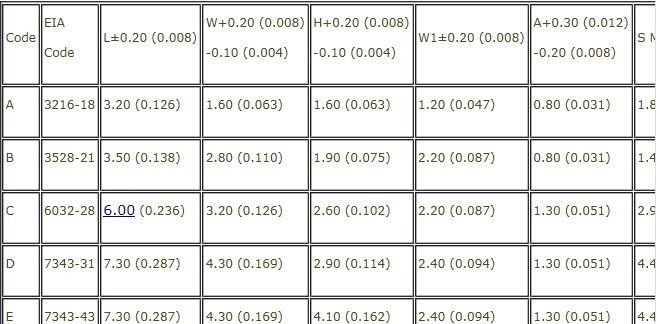

贴片钽电容的频率特性 TAJA475K016RNJ 尺寸:3.2*1.6*1.6,容量:4.7UF, 档位:±10% ,伏数:16V ,厂家:AVX,备注:全新,现货供应 ! 钽电容全称是钽电解电容,也属于电解电容的一种,使用金属钽做介质,不像普通电解电容那样使用电解液,钽电容不需像普通电解电容那样使用镀了铝膜的电容纸绕制,本身几乎没有电感,但这也限制了它的容量。此外,由于钽电容内部没有电解液,很适合在高温下工作。与普通电容相比,钽电容有寿命长、耐高温、准确度高、滤高频谐波性能极好,缺点是耐电压、电流稍差! 目前国内市场常见的品牌钽电容不外乎以下四种: KEMET(基美)、AVX, 外表为黄色;NEC,NICHICON(尼吉康),外表为黑色。价格方面,KEMET、AVX、NEC价格相差不大,NICHICON稍便宜,而且近期受稀土原材料(钽)上涨等因素,市场钽电容价格变化比较频繁。 贴片钽电容尺寸 dzsc/19/2718/19271845.jpg
