led驱动电源10*1WLED球泡灯驱动电源 E27 GU10 筒灯 PAR灯电源
| 价 格： | 面议 | |
| 输入电压： | 100-240（V） | |
| 输出电流： | 300MA±5% | |
| 输出电压： | 30-36（V） | |
| 输出功率： | 10（W） | |
| 类型： | LED电源 | |
| 晶体管连接方式： | 单端式 | |
| 工作效率： | 85（%） | |
| 型号/规格： | ZDC-B-10*1W | |
| 品牌/商标： | 振达昌 | |
| 调制方式： | 脉冲宽度调制(PWM)式 |
ZDC-B-10*1W是我公司开发生产的一款内置式隔离LED恒流驱动电源，适用的功率有10*1W，可以用于LED球泡灯、天花灯、筒灯、射灯、E27、GU10灯、PAR灯等，该驱动电源采用先进的恒流控制方案，具有体积小巧、恒流精度高、效率高、稳定性好、保护功能齐全、性价比高、低噪声、长寿命等优点；可直接驱动10颗1W白光灯珠串联及其他等同电流电压的大功率LED灯具。
一、产品参数表
表1-1 产品参数表
机械特性和外观： | 电源重量： | 大约12g |
电源尺寸： | 36（L）X 16 (W) x 16(H) mm | |
外形种类： | 裸板恒流隔离电源 | |
线材特性： | 输入线为白线，输出正极为红线，负极为黑线，线长91mm | |
性能参数： | 输入参数： | 输入电压：AC：85-265V |
输入频率：50-60Hz | ||
浪涌电流：在冷机25℃时开机，输入100VAC，浪涌电流30A。 | ||
输出参数： | 空载输出电压：73±2V DC | |
负载输出电压：28-38V DC | ||
输出电流：300MA±5% | ||
输出功率：10*1W | ||
转换效率：≥85% | ||
功率因素：0.6 | ||
纹波及噪音：≤150MVp-p | ||
保护： | 短路保护： | 当输出端进入短路状态时，启动短路保护 保护方式：切断输出，短路状态移除后可自动恢复 |
过压保护： | 保护方式：打嗝模式，异常条件移除后可自动恢复 | |
过载保护： | 在额定输出功率的110%-140%时，启动过负载保护 保护方式：打嗝模式，负载异常条件移除后可自动恢复 | |
过温保护： | 晶体管内部接点温度超过150℃时，启动过温保护 保护方式：切断输出，温度恢复正常后可自动恢复 | |
环境要求： | 工作温度： | -20-40℃ |
工作湿度： | 20%-85% | |
储存温度： | -20-85℃ | |
储存湿度： | 10%-95% | |
测试方式： | 参数测试： | 测试电源参数的正确性。 |
老化测试： | 常温下老化4-8个小时。 | |
模拟测试： | 模拟灯内环境测试。 | |
开关测试： | 连续开与关测试。 | |
其他： | 平均无故障时间：电源正常工作的平均无故障时间5000小时。 | |
产品保修服务：两年质保，人为损坏除外。 | ||
安规标准：CE和ROHS认证 | ||

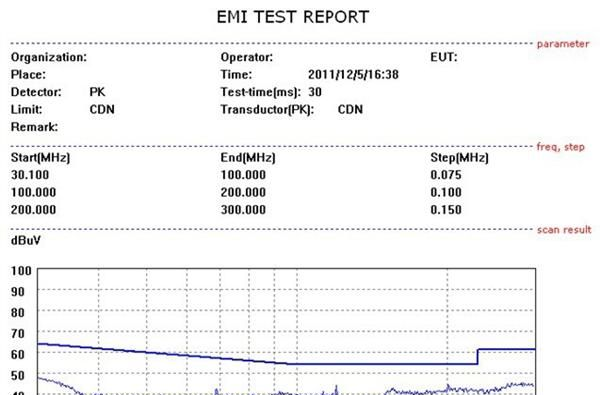

二、测试报告表
表2-1 产品测试报告表
dzsc/19/2553/19255334.jpg
三、产品PCB板图
图3-1 PCB板图
dzsc/19/2553/19255334.jpg
四、安装事项
1、两白色线为电源输入；红白线为输出，红线为输出正极，白线为输出负极，如接错或接反将无法正常工作；
2、不要用热熔胶固定电源和其他部件，因热熔胶在高温下易融化，且不利于散热，融化的胶水有微导性，会引发很多问题；
3、电源与有可能接触的金属部分，一定要用高温绝缘介质（85℃以上）隔开，以确保使用安全；
4、非人员不可拆卸，维修本电源。如有技术问题请联系我们的销售人员帮忙解决。
5、每个产品在出货时都需要经过以下测试流程：测试－老化－再测试，出货老化的时间一般在4-8小时，以确保发出去电源的质量，所以请客户在下单时给我们足够的测试时间，具体的交期与我们联系。
6、当需要以上产品目录表以外的产品时，请与我们联系。
7、本产品质量保证为两年，如产品质量在保质期内出现质量问题（人为损坏除外），供方承诺将1：1比例补换同型号或维修不良产品，人为损坏的除外。
