36W工矿灯电源/天花灯电源/塑料壳电源/36*1W
| 价 格： | 面议 | |
| 输出电流： | 300MA | |
| 输入电压： | 85-264V/AC（V） | |
| 输出电压： | 108-130（V） | |
| 电压调整率： | 1（%） | |
| 负载调整率： | 1（%） | |
| 输出功率： | 36W（W） | |
| 输出纹波噪音： | 200MV | |
| 类型： | LED电源 | |
| 晶体管连接方式： | 全桥式 | |
| 工作效率： | 90（%） | |
| 型号： | ZA-W3601 | |
| 输出电压精度： | 1（%） | |
| 品牌： | 正安伟业 ZEGAN | |
| 调制方式： | 脉冲宽度调制(PWM)式 | |
| 产品认证： | CE | |
| 恒流电源： | 36*1W天花灯电源 |
正安伟业 36*1W天花灯电源规格书
1.产品描述
本产品是一款采用脉宽调制技术的开关电源，具有输入电压范围宽，输出电源调整性小，
输出电压稳定，电源转换效率高等特点
- PRODUCT DESCRIPTION
This is Pwm mode switching power supply worldwide input voltage Output voltage,high efficiency.
2.产品应用Applications
LED广告牌/投光灯/泛光灯 LED Signag /Channel Letter
LED建筑照明 LED Architectural Lighting
LED商业工业照明 LED Commercial Industrial Lighting
LED灯具 LED General Luminaire
3.产品特点Features
3.1产品工作方式为恒流模式。Products work method for constant current mode
3.2适用干燥环境工作 Application of dry environment
3.3通过ROHS认证 RoHS Ccmpliant
3.4产品为塑胶结构 Plastic products for structure
3.5质保3年 Three Years Warranty
4.输入特性/Input CHaracterics
| 最小/Minimum | 额定值/Nominal | /Maximum |
输入电压/Inp Voltage | 90Vac | 100Vac~240Vac | 264Vac |
输入频率/Input Freqency | 47HZ | 60HZ/50HZ | 63HZ |
5.功率因数
Power factor: ≥0.95 at full load, 115vac/230vac
6.效率
Effciency: 88% Typical
7.输出参数Output
恒流电源CONSTANT CURRENT | |||||||
型号MODL | 输出电源Vo | 输出电流Io | 功率W | LED串并联方式 | 功率因数PFC | 效率EFF | 电流精度% |
ZA102B | 24-42V | 900mA | 36W | 8-12串*3并 | ≥0.95 | 88% | ±3% |
ZA3601B | 54-130V | 300mA | 36W | 18-36串1并 | ≥0.95 | 90% | ±3% |
ZA183B | 36-54V | 600mA | 36W | 12-18串2并 | ≥0.95 | 90% | ±3% |
ZA242B | 40-80V | 420mA | 36W | 12-18串2并 | ≥0.95 | 90% | ±3% |
8、保护功能PROTECTION FUNCTION
项目/Project | 过压保护/Over-Voltage Protection | 过流保护/Over-currnt Protection | 短路保护/Short Circcuit Protection |
| 有 | 有 | 有 |
9.电磁兼容和安全/EMI/MC and safety
9.1; CE .CCC
10.高压测试/High voltage test
10.1;输入对输出(初级对次级)：3.75KV ac 5Ma 10s
11.绝缘耐压测试/DIELECTRIC WITHSTAND-V0LTAGE
11.1.直流绝缘阻抗测试；输入-输出，最小50M(at 500vdc)
DC NISUL ATTON RESISTACE: Input-Output, 50M minimum (at 500vdc)
12.可靠性要求/Relliability Requirements
12.1.产品至少要在40℃±5℃的环境及满载条件下煲机4小时
The power suppiy shall under go a minimum of 4 hours burn-in test at 40℃±5℃under full load condition
12.2.平均间隔故障时间估算/MTBF Qualification
The MTBF shall be at least 30000hours at 25℃, Full load and nominal input condition
13.环境特性/Environmental characteristics
工作环境温度/Operating Ambient Tempratur | -30℃ 50℃ |
存储温度/Storare temperature | -40℃ 80℃ |
相对湿度/Relative Humidity | 10%~90% RH |
14、物理尺寸Dimension
L115mm * W45mm *H28mm (L* W * H)
15、安装接线方式/Installation wiring mode
15.1：输入端100mm长20号PVC线，棕、蓝线各1条，分别接220V/AC棕线接L线，蓝线接N线。
15.2：输出端100mm长20号PVC线，红、白线各1条，红线接LED的正极，白线接负极。
备注；产品及业务方面不清楚地方烦请咨询正安伟业工程部；
联系电话；0755-23140833 传真；0755-23140800
手机；013380304452
联系人；邹工
深圳市正安伟业电子科技有限公司
公司信息未核实
公司相关产品

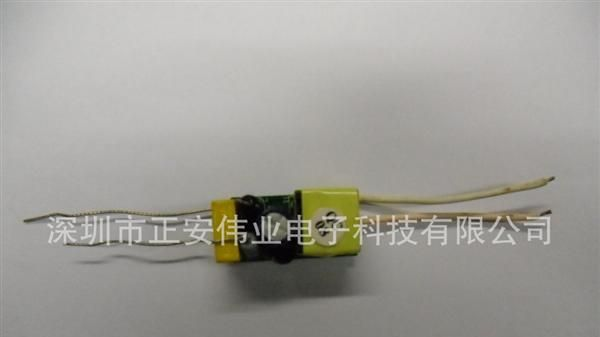

蜡烛灯电源/电源/LED内置电源/室内电源/ 3-4X1W CE 版电源信息内容：3-4X1W LED电源规格书一、产品适用本电源将是85Vac ~264Vac交流输入电压转换成直流电压9-14V/DC，恒定输出电流300 mA。将用于给LED:筒灯、球泡灯、天花灯，（灯珠数量：3-4颗）进行供电。 备注；产品可以过CE且符合ROHS标准 二、产品型号 型号驱动功率输入电压V/AC输出电流MA效率%输出电压范围V输出功率W驱动LED数量（串联）ZA-3V43×1WAC90～264V300±5%≥75%9-12V/DC3×1W3颗1WZA-3V44×1WAC90～264V300±5%≥78%9-12V/DC4×1W4颗1W 三、输入（INPUT）输入电压范围85Vac - 264Vac额定输入电压220Vac频率范围47Hz-63Hz额定频率50Hz/60Hz输入电流0.3Amax.效率（额定负载）78% min at 100/240Vac.功率因素较正值（PFC ）≥0.6 100/240Vac谐波值（THD value）< 30% 四、输出(OUPUT)输出电压最小值输出电压范围输出电流值电流值 9V/DC 9-14V/DC300mV@25℃310mA±5%五、保护功能项目过压保护过流保护输出短路保护 有有有 六.环境特性工作温度-30℃ 85℃存储温度-40℃ 80℃ 七、物理尺寸31.5mmX 15mm X 17mm (L* W * H)"
