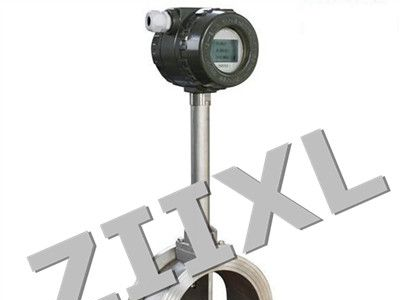

产品名称：ZIIXL一体显示智能涡街流量计


产品型号：ZXLUDB-B


产品参数：
测量介质：液体、气体、蒸汽
口径范围：DN15—DN300mm（管道式）DN200—DN1500mm（插入式）非标产品可根据用户要求特殊定做
温度范围：压电式 -40℃ ~ 350℃    电容式 -60℃ ~ 450℃
压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做
范 围 度：正常范围1：10    扩展后范围1：15
压力损失系数：Cd≤2.6
系统测量精度：液体、气体 示值的±1%
              蒸 汽 示值的±1.5%
              插入式流量计 示值的±2.5%
供电电压：传感器 +12VDC 或+24VDC    变送器 +24VDC
          现场显示型 仪表自带3.6V锂电池
输出信号：传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
          变送器 两线制4 ~ 20mA.DC电流信号
允许振动加速度：压电式 ≤0.2g    电容式 ≤1.0g
环境温度：传感器 -30℃ ~ 65℃
          变送器、现场显示 -10℃ ~ 50℃
环境湿度：相对湿度5 ~ 85%
信号远传距离：≤500m
信号线接口：内螺纹M20×1.5
直管段长度：上游≥10D    下游≥5D
防爆等级：( ia )ⅡCT2 - T5本安防爆
防护等级：普通型 IP65    潜水型IP68
仪表材质：仪表外壳采用铝合金，表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。


产品概述：
涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。
并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类
产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本
型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体
结构，以适应不同的安装环境。


产品特点：
安装简便，维护十分方便；
结构简单牢固，无可动部件，长期运行十分可靠；
量程范围宽，量程比可达1：15；
压力损失小，运行费用低，更具节能意义；
应用范围广，液体、气体、蒸汽均可测量；
检定周期长，一般为两年；
在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，
仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；
可现场显示，也可远距离传输，还可与计算机控制系统联网；
检测探头不直接接触被测介质，性能更稳定。
