供应RXLG 梯形铝外壳线绕电阻器(40W,60W,80W,100W..2000W)
| 价 格： | 面议 | |
| 功率特性： | 大功率 | |
| 标称阻值： | 0.5R-30KR | |
| 材料： | 线绕 | |
| 种类： | 铝外壳线绕电阻 | |
| 加工定制： | 是 | |
| 频率特性： | 高频 | |
| 产品性质： | 热销 | |
| 营销方式： | 厂家直销 | |
| 额定功率： | 40-2000（W） | |
| 型号： | RXLG (40W,60W,80W,100W,120W,150W,200W,300W,400W,500W,800W,1000W,1200W,1500W,2000 | |
| 温度系数： | 350PPM | |
| 允许偏差： | ±5％ | |
| 品牌： | 步梯 | |
| 性能： | 通用 | |
| 制作工艺： | 普通线绕 | |
| 外形： | 金属梯形，船形 |
供应RXLG 梯形铝外壳线绕电阻器(40W,60W,80W,100W,120W,150W,200W,300W,400W,500W,800W,1000W,1200W,1500W,2000W)
1.金属外壳散热性能强，适用于散热板安装方式。
2.体积小，功率负荷大。
3.多种接线方式，便于安装。
4.适用于产业机械，负载测试，电力分配，仪器设备，自动控制装置等（如：电梯、起重机、港机、轧机、卷扬机、发电机、变频器等制动设备）
dzsc/19/2428/19242830.jpg
外型尺寸
型号 | 功率（W） | 外型尺寸（mm) | |||||
L1±2 | L2±2 | L3±2 | H±1 | W±1 | A±0.5 | ||
RXGL | 40W | 68 | 76 | 90 | 20 | 40 | 5.5 |
60W | 89 | 98 | 115 | ||||
80W | 110 | 124 | 140 | ||||
100W | 140 | 150 | 165 | ||||
120W | 165 | 172 | 190 | ||||
150W | 198 | 197 | 215 | ||||
200W | 123 | 147 | 165 | 30 | 60 | ||
300W | 173 | 197 | 215 | ||||
400W | 223 | 247 | 265 | ||||
500W | 293 | 317 | 335 | ||||
800W | 360 | 378 | 400 | 59 | 61 | ||
1000W | 366 | 285 | 400 | 50 | 108 | ||
1200W | 415 | 435 | 450 | ||||
1500W | 450 | 470 | 485 | ||||
2000W | 510 | 535 | 550 | ||||
主要性能指标
型号 | 功率（W) | 阻值范围(Ω) | 阻值允许偏差(%) | 温度系数（×10-6/℃） | 负荷电压（V） | 耐电压（V） |
RXGL | 40W | 0.5～2K | ±1 ±5 | 50ppm ～ 100ppm | 300 | 450 |
60W | 0.5～5K | 400 | 600 | |||
80W | 1～6K | 500 | 750 | |||
100W | 1.5～8K | 600 | 900 | |||
120W | 2～10K | 700 | 1000 | |||
150W | 2～12K | 900 | 1300 | |||
200W | 3～15K | 1000 | 1300 | |||
300W | 3～18K | 1500 | 2200 | |||
400W | 3～20K | 1500 | 2200 | |||
500W | 3～25K | 1500 | 2200 | |||
800W | 3～30K | 1700 | 2300 | |||
1000W | 3～30K | 1800 | 2300 | |||
1200W | 3～30K | 1800 | 2300 | |||
1500W | 3～30K | 2000 | 2800 | |||
2000W | 3～30K | 2000 | 3000 |

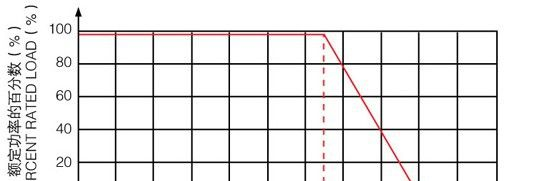

降功耗曲线图
dzsc/19/2428/19242830.jpg
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 高
- 电话：25-86970136
- 传真：25-86970136
- 手机：
- QQ ：
供应RXF 线绕熔断电阻(1/4W,1/2W,1W,2W,3W)
信息内容：RXF线绕熔断电阻(1/4W,1/2W,1W,2W,3W) 1.具有线绕电阻器的特点 2.迅速断开过负荷电压的对线路起到保护作用 3.主要适用于节能灯、充电器及各类电子线路中 4.使用温度范围：-55～ 155℃ 5.短时间过负荷ΔR/R≤±（1%R 0.05Ω）外观无可见损伤 6.耐电压无击穿和飞弧 7.引出端强度ΔR/R≤±（1%R 0.05Ω）外观无可见损伤 8.稳态湿热ΔR/R≤±5% 9.耐久性ΔR/R≤±5% dzsc/19/2447/19244791.jpg外型尺寸dzsc/19/2447/19244791.jpg主要性能指标dzsc/19/2447/19244791.jpg降功耗曲线图dzsc/19/2447/19244791.jpg
供应RX76低阻值四引线精密线绕电阻器(0.25W,0.5W,1W,2W,3W)
信息内容：RX76低阻值四引线精密线绕电阻(0.25W,1/4W,0.5W,1/2W,0.75W,1W,2W,3W) 1.低阻值（0.005Ω-10Ω）,，精度高（0.01%-1%），温度系数小（5-50ppm）；2.绝缘耐潮性能好；3.高稳定性和高可靠性。4.主要应用于现代高科技产品，精密仪器仪表、测量器具、医疗器械、汽车电子、探测技术、航天科技等行业与领域。外形尺寸功率型号70℃额定功率（W）尺寸（mm）LmaxDmax1±5d±0.05RX760.5W15.58300.81W21122W27.5153W38181 主要性能指标功率型号70℃额定功率（W）阻值范围(Ω)阻值允许偏差(%)温度系数（10-6/℃）工作电压（V）元件绝缘电压（V）RX760.5W0.005～10±0.05±5～±505007001W±0.12W±0.23W±0.5 降功耗曲线图 dzsc/19/2464/19246475.jpg
