厂家供应【LZZB7-35GY电流互感器】质优价廉
| 价 格： | 面议 | |
| 安装方式： | 立式密封 | |
| 电感量： | 00 | |
| 额定电流： | 5（mA） | |
| 种类： | 电流互感器 | |
| 磁芯形状： | 柱形 | |
| 导磁体性质： | 铁芯 | |
| 标称电压： | 380（V） | |
| 允许误差： | 0.01 | |
| 应用范围： | 测量 | |
| 品质因数Q： | 0.8 | |
| 封装形式： | 环氧树脂电感 | |
| 型号： | LZZB7-35GY电流互感器 | |
| 骨架材料： | 树脂 | |
| 分布电容： | 00（F） | |
| 工作频率： | 低频 | |
| 绕线形式： | 单层密绕式 | |
| 品牌： | 温州振州 | |
| 感抗XL： | 00（Ω） |
公司成立于1983年，有丰富的互感器生产经验先进的生产工艺。 生产6KV、10KV、24KV、33KV、35KV、40.5KV、110KV高压互感器、计量箱、真空断路器专用互感器等系列产品，我公司所有产品承担质保期一年，欢迎广大新老客户来电咨询或来我公司参观指导。 本型电流互感器为环氧树脂浇注全封闭支柱式结构。适用于额定电压为35kV及以下，额定频率为50Hz或60Hz的户内电力系统中作电流、电能计量和继电保护使用。本产品的特点为动热稳定参数高，二次输出容量大，绝缘性能稳定，耐污秽等，可完全取代LCZ-35Q、LZZ-35Q等老式同类产品。
结构简介
该型互感器为支柱式结构，采用环氧树脂浇注，属大爬距加强型绝缘，耐污秽，耐潮湿，适合污染重湿度大的地区使用。是全封闭式浇注结构。该产品具有高动热稳定性，适合短路电流较大的系统。
型号含义
【LZZB7-35电流互感器】参数
技术参数
1、额定绝缘水平：40.5/95/185KV;
2、负荷功率因数：COSφ=0.8(滞后)
3、额定二次电流：5A或1A、2A；
4、表面爬电距离：1100mm;
5、产品性能符合GB1208-1997《电流互感器》；
6、额定一次电流，准确级组合及相应的二次输出、动热稳定电流见下表；
7、如有要求，计量绕组精度可达到0.2S或0.5S级；
| 额定一次 电流（A） | 准确级组合 | 额定二次负荷COSφ=0.8（滞后）（VA） | 1S热稳定电流（KA有效值） | 动稳定电流 （KA峰值） | |||
| 0.2 | 0.5 | 10P10级 | 10P15级 | ||||
| 15 | 0.2/10P 0.5/10P 0.2/0.5 10P/10P | 20 | 50 | 30 | 20 | 3.15 | 7.8 |
| 20 | 4.5 | 11 | |||||
| 30 | 6.3 | 15 | |||||
| 40 | 9 | 22.5 | |||||
| 50 | 12.5 | 31.5 | |||||
| 75 | 16 | 37.5 | |||||
| 100 | 25 | 62.5 | |||||
| 150 | 31.5 | 78 | |||||
| 200 | |||||||
| 300 | 30 | 60 | 50 | ||||
| 400 | 50 | ||||||
| 500 | |||||||
| 600 | |||||||
| 800 | 45 | 100 | |||||
| 1000 | 55 | ||||||
| 1200 | 63 | 130 | |||||
| 1500 | 72 | ||||||
| 2000 | 80 | ||||||
外形及安装尺寸
"
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘超
- 电话：0577-62708107
- 传真：0577-62708107
- 手机：18726349075
- QQ ：
厂家直销【LABN6-35电流互感器】厂家直销
信息内容：LB6-35(LABN6-35)型电流互感器的器身装在充满变压器油的油箱中，并经真空干燥和浸油处理，产品不全密封结构，能有效地防止油老化。 技术参数1. 额定绝缘水平：40.5/95/185kV；2. 额定二次电流：5A；3. 额定一次电流、准确级组合、额定输出及动、热稳定电流见表；4. 外绝缘爬电距离：普通型≥735；W2型≥1100。 额定一次电流(A)准确级次组合额定输出(VA)10P级准确限值系数短时热电流(I th)(KA/S)额定动稳定电流(I dyn)(KA)50.5/10P1/10P20.2/10P1/10P230404030200.51.281012.55151.53.832025.13037.6540410.250512.75757.519.131001025.51501538.320020513003076.5400~200040102 LB6-35、LABN6-35 户外/油浸式电流互感器型号,工作原理,安装接线图,外形尺寸图
厂家直销【JDJJ1-35电压互感器】质优价廉

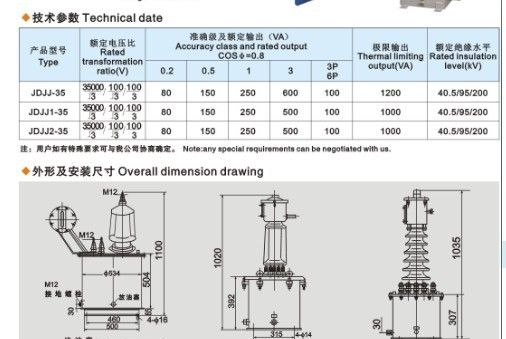

信息内容：应用范围保护种类电压互感器品牌国产型号JDJJ2-35,JDJJ1-35,JDJJ-35 电压互感器绕线形式单层间绕式 JDJJ2-35,JDJJ1-35,JDJJ-35 户外-单相-油浸式电压互感器 JDJJ2-35,JDJJ1-35,JDJJ-35系列电压互感器为单向、户外、油浸式产品，使用时三台一组，JDJJ2-35为Yo/Yo/[连接， JDJJF2-35为Yo/Yo/Yo/[ 连接。适用于额定频率50Hz或60Hz，额定电压为35kV电力系统中作电能计量、电压监控和继电保护用。使用条件1 安装场所：户外2.环境温度-25℃~ 40℃的范围内，空气湿度不大于85% 3.海拔：海拔2500米以下使用；4.安装场所无腐蚀性的气体。产品型号额定电压比(A)准确级及额定输出（VA）?COSφ=0.8极限输出(kA) 额定绝缘水平(kA)0.20.5133P 6PJDJJ-3535/√3/100/√3//100/3 KV80150250600100120040.5/95/200JDJJ1-3535/√3/100/√3//100/3 KV80150250600100120040.5/95/200JDJJ2-3535/√3/100/√3//100/3 KV80150250600100120040.5/95/200JDJJ2-35,JDJJ1-35,JDJJ-35 户外-油浸式-电压互感器型号原理,参数作用,安装接线方法,说明书
