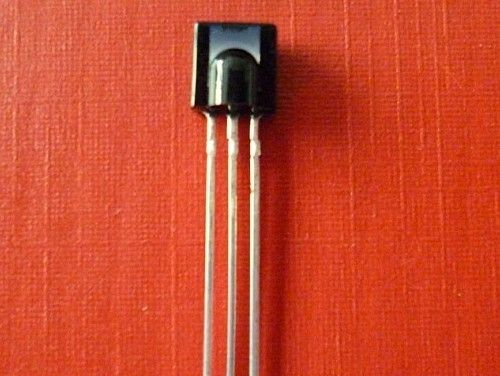

产品型号:CHQ1838C
外观尺寸: 5.94*5.68*3.76(MM)
产品类别:红外线接收头铁壳系列
产品介绍:
1、采用内、外双屏蔽结构;
2、抗干扰能力强,环保无铅原材料和生产工艺;
3、宽角度及长距离接收;
4、内置红外线接收专用IC.
应用:1、视听器材(音响,电视,录影机,碟机) 2、家庭电器(冷气机,电风扇,电灯)等等; 3、其他红外遥控系列产品。
红外线接收头的种类:
红外线接收头的种类很多,引脚定义也不相同,一般都有三个引脚,包括供电脚,接地和信号输出脚。根据发射端调制载波的不同应选用相应解调频率的红外线接收头。 红外线接收头内部放大器的增益很大,很容易引起干扰,因此在红外线接收头的供电脚上须加上滤波电容,一般在22uf以上。有的厂家建议在供电脚和电源之间接入330欧电阻,进一步降低电源干扰。
红外线接收头的作用:
红外线接收头的主要功能包括放大,选频,解调几大部分,要求输入信号需是已经被调制的信号。经过它的接收放大和解调会在输出端直接输出原始的信号,从而使电路达到最简化,灵敏度和抗干扰性都非常好,可以说是一个接收红外信号的理想装置。
红外线接收头质量判定方法:
1.外观方面,各个公司根据自己的质量要求一般目测就可以做判定了,主要是电性能方面的检验。
2.先要确认红外线接收头的脚位排列,你可以查一下规格书,如果没有,也可以根据型号到网上查找对应的PDF文档,上面有脚位排列。
3.在红外线接收头的电源脚与接地脚之间接5V直流电压(可以用普通的稳压电源),用一只φ3或φ5的LED灯做测试,LED的正极接3V直流电压的正极,负极接红外线接收头的信号输出脚,将3V电压的地和5V电压的地并接在红外接收头的接地脚(3V的电压可以用两节干电池提供也可以在把稳压电压的5V输出端串入4只或3只IN4007分压看看电压接近3V就可以了)。
