厂家直销【JLSZV-12组合互感器】质优价廉
| 价 格： | 面议 | |
| 安装方式： | 卧式密封 | |
| 电感量： | 00 | |
| 额定电流： | 5（mA） | |
| 种类： | 电压互感器 | |
| 磁芯形状： | 柱形 | |
| 导磁体性质： | 铁芯 | |
| 标称电压： | 380（V） | |
| 允许误差： | 0.01 | |
| 应用范围： | 振荡 | |
| 品质因数Q： | 0.8 | |
| 封装形式： | 功率电感 | |
| 型号： | JLSZV-12 | |
| 骨架材料： | 树脂 | |
| 分布电容： | 00（F） | |
| 工作频率： | 低频 | |
| 绕线形式： | 多层平绕式 | |
| 品牌： | 振州 | |
| 感抗XL： | 00（Ω） | |
| 12000： | 100 |
JLSZV-6，JLSZV-10型组合互感器是由两台单相全绝缘电压互感器组成三相“V”型接线，A、C相分别串接两台电流互感器，供10KV及以下电力线路作电流、电能计量用。电流互感器可做成高精度多变比结构，为以后系统增容带来方便。产品用户外环氧树脂浇注，外形用防雨伞裙，表面爬电距离大，具有耐电弧、防雨、防尘、耐腐蚀、耐紫外线等特点，是电网改造的理想换代产品。
二、技术参数
产品型号 | 额定电流比 (V)
| 准确级及额定输出（VA） COSφ=0.8
| 一秒热稳定电流 (kA)
| 动稳定电流 (kA) | 重量 (kg) | |||
| 0.2S | 0.5S | 0.2 | 0.5 | |||||
JLSZV-6W JLSZV-10W | 5-15/5 | 10 | 10 | 10 | 15 | 120I 1n | 300I 1n | 126 |
| 20-75/5 | 220I 1n | 550I 1n | ||||||
| 100-200/5 | 34 | 85 | ||||||
| 300-600/5 | 65 | 163 | ||||||
| 额定电压比 (V) | 准确级及额定输出（VA） COSφ=0.8 | 极限输出 (VA)
| ||||||
| 0.2 | 0.5 | 1 | ||||||
| 6000/100 | 20 | 30 | 50 | 300 | ||||
| 10000/100 | ||||||||
三、JLSZV-6W组合互感器型号含义、技术参数、外形及安装尺寸、接线图
"- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘超
- 电话：0577-62708107
- 传真：0577-62708107
- 手机：18726349075
- QQ ：
厂家直销【JDZX9-10电压互感器】质优价廉
信息内容：JDZX9-6、10型电压互感器使用说明书一、概述本型电压互感器为单相、户内型产品，适用于额定频率50Hz、额定电压10kV及以下。中性点不直接接地的电力系统中作电压测量、电能计量及继电保护用。型号说明：J D Z X 9? 6 10额定电压（kV）设计序号带剩余电压绕组浇注绝缘单 相电压互感器二、结构简介本型电压互感器为全封闭、支柱式结构，采用环氧树脂浇注成整体，一、二次绕组及铁芯均浇注在环氧树脂中，具有优良的绝缘性能和防潮能力，互感器不需要特别维护，只需定期清除表面即可。一次绕组为非全绝缘，故只能做感应耐压试验。体积小、质量轻，适宜于任何位置，任意方向安装。二次出线端子处安装有防盗接线盒，三个方向均有出线孔，可以不同方向引出二次接线，安全可靠。产品底部的安装板上有接地螺栓及四个安装孔。本型电压互感器的连接组标志1/1/1-12-12，三台单相三绕组电压互感器连接组为Y0/Y0/△-12-11（剩余电压绕组接成开口三角形）。接线如图：
厂家直销【LB6-35电流互感器】质优价廉

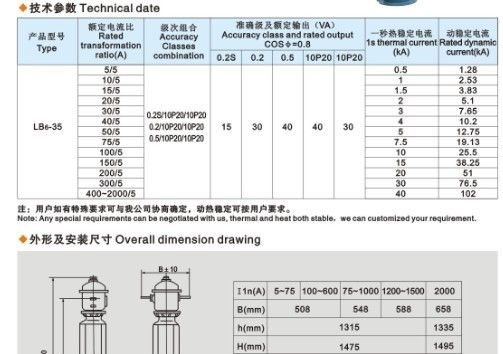

信息内容：LB6-35(LABN6-35)油浸式电流互感器概述LB6-35(LABN6-35)型电流互感器为油纸绝缘、户外型产品，适用于额定频率50Hz或60Hz、额定电压为35kV的电力系统中，作电能计量、电流测量和继电保护用。 结构简介LB6-35(LABN6-35)型电流互感器的器身装在充满变压器油的油箱中，并经真空干燥和浸油处理，产品不全密封结构，能有效地防止油老化。 技术参数1. 额定绝缘水平：40.5/95/185kV；2. 额定二次电流：5A；3. 额定一次电流、准确级组合、额定输出及动、热稳定电流见表；4. 外绝缘爬电距离：普通型≥735；W2型≥1100。 额定一次电流(A)准确级次组合额定输出(VA)10P级准确限值系数短时热电流(I th)(KA/S)额定动稳定电流(I dyn)(KA)50.5/10P1/10P20.2/10P1/10P230404030200.51.281012.55151.53.832025.13037.6540410.250512.75757.519.131001025.51501538.320020513003076.5400~200040102 LB6-35、LABN6-35 户外/油浸式电流互感器型号,工作原理,安装接线图,外形尺寸图"
