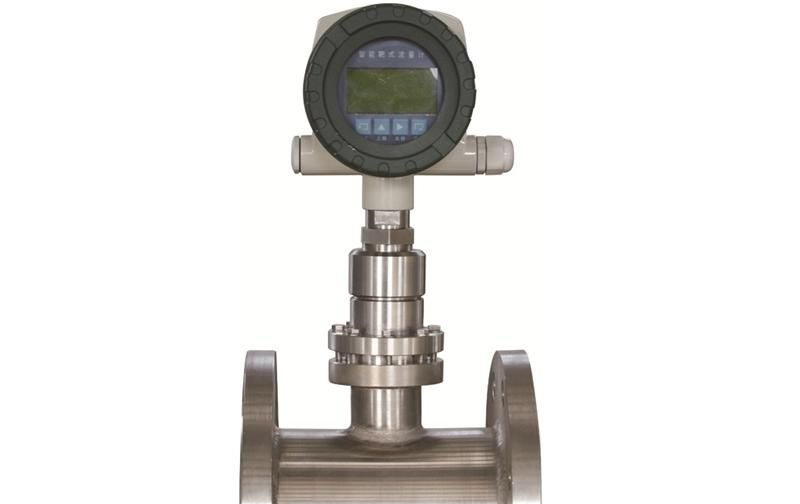

LX型楔形流量计

一、概述

LX型楔形流量计是我公司生产的差压式流量测量仪表， LX系列产品可以满足大多数流体的测量要求，它结构简单、性能可靠、安装使用方便、价格便宜。被广泛用于清洁液体、高粘度流体、腐蚀性流体、浆液、各种气体包括空气、蒸汽、脏污煤气和天然气等的测量。在管道雷诺数小至500或介质粘度高达500mPa.s的情况下也可使用。楔形流量计更理想地适用于传统流量仪表无法胜任的场合。其高精度、宽范围度和适用范围之广是无与伦比的。

二、技术参数

1．准确度： 优于±0.5%读数(标定)

2．重复性： ±0.2%读数

3．范围度： 10：1或更宽

4．压力损失：测量差压的1/5左右（约为孔板的1/3）.+

5．适测介质： 各类液体、气体及蒸汽

6．雷诺数适用范围： 500—1×106 （低雷诺数下测量时，范围度相对缩小，流出系数的不确定度相对增大）

7．被测液体粘度：500mPa.s，或更高

8．耐介质压力： 5MPa以下，也可高于5MPa

9．耐介质温度： 400°C以下（用户特殊定货，也可提供耐更高温的产品）

10．适用的管径： DN15 mm—DN300 mm  (用户特殊定货，也可提供大于DN300 mm

                 的产品)

11．楔形比h/D： 0.2，0.3，0.4，0.5

12．长期稳定性： ±0.2%F.S/Y

三、性能特点

1. 一体化  传感器、三阀组、差压变送器一体化安装，省去导压管路、阀门、管件，整个系统更简单，测量精度与可靠性大大提高。

2. 智能化  选用智能差压变送器时，可通过HART协议或通信方式（现场总线协议）对流程参数进行设定、组态，根据被测介质流量的变化，调整差压，使系统范围度大大拓宽；选用智能式多参数差压变送器时，可实现多参数测量（差压、体积流量、质量流量、压力、温度），实现完全的温度压力补偿，直接输出的流量信号。

3. 准确度高，重复性好，配置高精度差压变送器可实现流量的测量。

4. 测量稳定性好，流量系数长期保持恒定，检定周期长。

5. 结构简单、可靠性高、使用寿命长。抗磨损免维护（无可动部件）。

6. 对介质适应能力强，能测量高、低压流体，除一般气体、液体、蒸汽外，特别适用于高粘度流体、浆液、腐蚀性、易结晶、含悬浮物多的流体及脏污的流体，无节流件的“积污”和取压口的堵塞问题。

7. 测量范围度(量程比)宽, 不用二次表软件修正即可达到10：1。

8. 相比同级别的文丘里管更精巧。

9. 对安装直管段要求低，能有效避免或减少测量系统的附加测量不确定度。

10. 压力损失小，节约能源。

LX楔形流量计，螺纹取压对夹式，通径40mm ，外壳材质为不锈钢，公称压力

0.25MPa（表压），允许工作温度-20～100°C。

五、结构型式

1、A型（对夹式）螺纹取压              2、B型 （螺纹式）螺纹取压

   尺寸：DN15mm～DN80mm               尺寸：DN15mm～DN80mm

3、C型 （焊接式）螺纹取压          4、D型（螺纹取压、法兰连接）

尺寸：DN15mm～DN80mm            尺寸：DN15mm～DN300mm

5、E型（法兰取压、法兰连接）        6、F型（一体化变送器安装连接）

   尺寸：DN15mm～DN300mm            尺寸：DN15mm～DN300mm

六、应用范围

1． 气体

煤气

天然气，包括高含湿天然气及含有其它杂质的非洁净天然气。

空气，包括含水，含固体颗粒以及含其它悬浮物的空气。

2． 蒸汽

饱和蒸汽、过热蒸汽

3． 液体

油类，包括原油、燃料油、煤焦油、残渣油、石蜡油、含水乳化油、含水含沙的污油等。

浆液，包括油浆、铁矿浆、纸浆、泥浆、煤浆等。

水，包括净水、污水、工业废水、含泥沙与杂物的江河源水等。

各种水溶液，包括腐蚀性强的各种酸、碱、盐溶液及易结晶、含悬浮物多的溶液。

4． 特殊流体。
