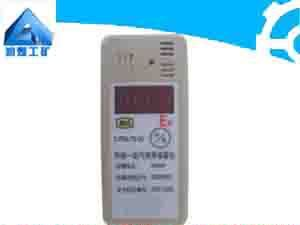

CJT4/1000X型悬挂式甲烷－一氧化碳测定器 两用仪

一、概述

CJT4/1000X型悬挂式甲烷－一氧化碳测定器（以下简称测定器）采用热催化原理、电化学原理、嵌入式微控制器智能控制、三位数码管显示的电子测定器。主要用于进行甲烷、一氧化碳检测和报警用。

本测定器为矿用隔爆兼本质安全型，其中电路为本质安全型，催化元件气室为隔爆型。

产品型号的含义

C         J         T                  4        /      1000             X

测定器     甲烷    一氧化碳    量程：(0.00 ~ 4.00)%CH4  （0~1000）×10-6 CO 悬挂式

二、主要技术指标

1、测量范围：

（1）、甲烷：（0.00-4.00）%CH4

（2）、一氧化碳：（0~1000）×10-6 CO 。

2、测量误差：

（1）、甲烷：0%≤X≤1%：±0.1%CH4

        1%＜X≤3%：真值的±10%

3%＜X≤4%：±0.3%CH4

    （2）、一氧化碳基本误差：

（0~20）×10-6 CO时，不大于±2×10-6 CO

>(20~100) ×10-6 CO时，不大于±4×10-6 CO

        >(100~500) ×10-6 CO时，不大于±5%真值

         >(500~1000) ×10-6 CO时，不大于±6%真值

3、报警点：

（1）、甲烷：在0.50%CH4－2.50%CH4范围内任意设置，出厂时的默认设置为1.00%。

（2）、一氧化碳：在测量范围内任意设定，仪器出厂时报警点应设置在24×10-6 CO。

4、报警误差：

（1）、甲烷：±0.05%CH4。

（2）、一氧化碳：±1×10-6。

5、报警方式和效果

方式：声、光报警

效果：声，离声源轴向距离一米远处，声强不小于75dB；光，在暗处能见度不小于20m。

6、测定器分辨率：

（1）、甲烷：0.01%CH4

（2）、一氧化碳：1×10-6 CO

7、响应时间：

（1）、甲烷：不大于20s。

（2）、一氧化碳响应时间：不大于45s。

8、连续工作时间：一次充电大于24h

9、使用电源： 测定器用Ni-MH 8000mAh，3节镍氢电池加限流电阻的本质安全型电源，工作电流200mA，开路电压4.8 V，短路电流不大于4 A。

10、防爆标志：ExibdI(150℃)

11、外形尺寸：250 mm×145 mm×45mm

12、使用环境条件：温    度：0～40℃；

相对湿度：＜98%RH；

气    压：80kPa～116kPa

13、工作电流（报警时）：≤280mA；

14、保修期：1年。

三、工作原理

该测定器由机壳、传感器、电路板、本安电池组等组成。测定器开机后实时检测周边环境空气中甲烷、一氧化碳的浓度，通过3位2.3英寸的大型LED数码管以数字形式显示出来，并以5秒的间隔轮流显示甲烷和一氧化碳的浓度值。当甲烷浓度超过其设置的报警点时，测定器发出报警声、光报警信号，并显示当前的甲烷浓度值。当一氧化碳浓度大于或等于其设置的报警值时，测定器发出报警声、光报警信号，并显示当前的一氧化碳浓度值。当甲烷和一氧化碳的浓度同时超过设定的安全值时，测定器发出报警声、光报警信号，并交替显示甲烷和一氧化碳的读值。为保护黑白催化元件,当测定器检测到外界甲烷浓度大于等于4.00%时, 测定器切断催化燃烧式黑白元件的供电，并报警。

 四、使用方法

1、测定器下井使用之前，应先在地面上用配置的充电器把电池充满。

2、开机：在关机状态下，按开关键1秒，测定器开机,进入甲烷和一氧化碳的实时检测状态。

3、关机：在开机状态下，按开关键1秒，测定器关机。

4、状态显示：仪器在刚开机时，依次显示：E-- → X.XX（电压值） → P-1 → 1.00（甲烷报警点） → P-2 → 024（一氧化碳报警点）→ 进入甲烷和一氧化碳实时检测。

五、调试方法

只有经过培训的技术人员才能从事测定器的调校工作。测定器的各项参数的调校采用功能菜单项方式，其功能菜单项选项含义见表一。调校操作通过配套的FYF1.0型遥控发送器完成。

表一

六、注意事项：

1、 欠压提示: 当电池电压低于3.40V时，蜂鸣器周期性的发出“嘀、嘀”声音提示。

２、关机保护: 当电池电压低于3.20V时，则测定器自动关机，请充电后再使用。

３、故障显示: 当测定器没有挂接黑白元件或者黑白元件失效后,测定器数码管显示－0.0提示。

４、面膜开关和遥控器的按键按下时, 测定器会发出相应的按键音。

5、在调校状态下，在连续50秒没有遥控器按键按下时，测定器退出调校状态，返回到检测状态。

七、测定器充电：

把配套的充电器的输入电源插头插入220伏/50Hz的交流电源，绿色电源指示灯点亮。把测定器关机，把输出航空插头插入测定器上方的航空插座，红色充电灯点亮，数码管的小数点点亮推进，测定器正在充电。当测定器充满后，3位小数点全部点亮，红色充电灯熄灭。仪器最长充电时间为10小时。

八、维护、修理和保管:

1、 请根据产品使用说明书对测定器进行操作和维护。

2、 应定期用标准气体对测定器进行标定。

3、 测定器断电维修或断电更换部件后,须用标准气体对测定器进行重新标定后方可使用。

4、 测定器应由技术人员进行维护和修理。当出现故障时，请与生产厂商的售后维修部门联系。

5、 请用测定器生产厂商提供的部件更换损坏的部件,以保证测定器的技术性能。

6、 测定器工作一个月后,请用软毛刷轻轻清洗黑白元件、一氧化碳传感器和壳体内主板表面的灰尘。

7、 测定器应存放在通风、干燥、周围无腐蚀性气体、无硫化氢和硅蒸气的环境中。

8、 测定器禁止浸入水中。如测定器不慎掉入水中,请立即把测定器擦干后放在阴凉处自然晾干。

9、 测定器在存放时,应每月内对测定器充放电工作三个来回,以激活黑白元件和电池组,保持黑白元件和电池组的特性。

10、 测定器严禁在危险场所开盖。电池的充电必须在地面安全场所进行，严禁在煤矿井下对电池充电。

11、 在用户遵守测定器的保管、使用和运输规定的情况下，从收到测定器之日起一年内，生产厂商免费为用户维修测定器。

12、 不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。

 九、产品清单:

1、CJT4/1000X型甲烷-一氧化碳测定器                         1台

2、JMKJ-106A型充电器 　  　                                1个

3、皮套                                                     1个

4、标定气罩                      　　　　　　　　　　　　　 1个

5、FYF1.0型遥控发送器                                      1个

6、CJT4/1000X型甲烷－一氧化碳测定器使用说明书              1本

7、合格证　　　　　　　　　　　　　　　  　　　　　　　　　 1份

8、装箱单                                                 1份
