24v 10ah磷酸铁锂电池组
| 价 格： | 面议 | |
| 加工定制： | 否 | |
| 品牌/商标： | 联合动力 | |
| 型号/规格： | UPEF24 10Ah | |
| 额定容量： | 10000（mah） | |
| 标准电压： | 24（V） | |
| 充电电流： | 30（A） | |
| 外型尺寸： | 310*95*75（mm） | |
| 适用类型： | 电动自行车 | |
| 产品认证： | CE | |
| 适用产品型号： | 电动自行车 |
不适合项目和变更记录
不适合项目
不适合项目 | 客户要求规格 | 推荐规格 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
变更记录
版本 | 描述 | 签名 | 日期 |
A/0 | 版 | 张峰 | 2009.08.27 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.0产品规格参数 | 2.0产品图片及尺寸 | ||
型号 | UPE-F24-10Ah |
| |
容量（0.2C） | 10Ah | ||
工作电压 | 24V | ||
充电电压 | 29.2V | ||
放电截止电压 | 16V | ||
标准放电电流 | 2A | ||
持续放电电流 | 15A | ||
脉冲电流（≥10s） | 50A | ||
电池组合方式 | 8串1并 | ||
壳体包装形式 | 铝合金壳体 塑料盖帽 | ||
重量 | 3.0Kg | ||
尺寸 | 80*110*345mm | ||
内阻 | <110mΩ | ||
循环寿命（100%DOD≥80%） | ≥1500次 | ||
自放电率(3个月) | ≤3% | ||
充电方式(CC/CV) | 标准 | 0.2C X 6.5h | |
快冲 | 1C X 2.5h | ||
工作温度 | 充电 | -0℃~45℃ | |
放电 | -25℃~65℃ | ||
存储 | -20℃~45℃ | ||
4.0保护板参数
序号 | 项目 | 标准 | 图片 |
1 | 过充保护电压 | 29.2V |
|
2 | 过放保护电压 | 19.2V | |
3 | 持续工作电流 | 15A | |
4 | 过流保护 | Ok | |
5 | 短路保护 | Ok | |
6 | 充电均衡 | Ok | |
7 | 自动恢复功能 | Ok | |
8 | 工作温度 | -25℃~70℃ | |
9 | 存储温度 | -40℃~80℃ |
5.0充电器参数
序号 | 项目 | 标准 | 图片 |
1 | 输入电压 | AC100~240V |
|
2 | 输出电压 | DC29.2V/2A | |
3 | 充电方式 | 恒流恒压 | |
4 | 充电时间 | 6.5h | |
5 | 尺寸 | 40*64*167mm | |
6 | 重量 | 560g | |
7 | 壳体材料 | 塑料壳体 | |
8 | 工作温度 | -20℃~70℃ | |
9 | 存储温度 | -40℃~80℃ |
6.0控制器参数
控制器最上面4个指示灯为电量显示灯，下面三个指示灯为控制电池功率输出部分，控制电池功率输出共分为4档，红色按键按一次调功指示灯会转换一个档位，分别对应的电池负载使用功率的输出效率，分别对应为33%、66%、100%、关闭；长按按键3秒，可以把电量指示灯全部关掉，再长按3秒又可以开启电量指示灯，电池电压降到19V时所有功能关闭，电压回复到24V时，重新开启调功电量指示功能。
7.0电池参数曲线
.
8.0电池组结构
输出端 |
电量显示 |
功率指示 |
按钮 |
把手 |
9.0电池使用警告事项及注意事项
警 告
危险警告（应在使用说明手册或说明书中特别注明）
为防止电芯可能发生泄露，发热，爆炸，请注意以下预防措施：
●严禁将电芯浸入水中，保存不用时，应放置在阴凉干燥的环境中。
●禁止将电芯在热高温源旁，如火，加热器等旁边使用和留置。
●充电时请选用锂离子电芯专用充电器。
●禁止将电芯丢入火或加热器中。
●禁止用金属直接连接电池组正负极，造成短路。
●禁止将电池组与金属，如发卡、项链等一起运输或存储。
●禁止敲击，抛掷或踩踏电池组等。
●禁止直接焊接电芯。
●禁止用钉子或其他利器刺穿电芯。
小 心
◆禁止在高温下（直热的阳光下或很热的汽车中）使用或放置电芯，否则可能会引起电芯过热，起火或功能失
|
浙江联合动力能源股份有限公司
公司信息未核实
公司相关产品

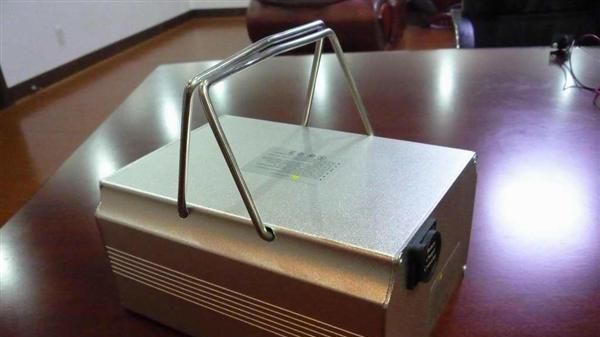

供应磷酸铁锂36V10Ah电池组 锂电池信息内容：产品代号 UPE-F36-10Ah电池组方式12串1并长x 宽x 高 (加手柄）270×155×100长x 宽x 高 (不加手柄）230×155×100长x 宽x 高 (底座尺寸）270×164×61工作电压36V充电电压 43.8放电截止电压 24V额定容量 10Ah内阻 ≤75mΩ 放电截止电压 2.0V(任一节电芯） 充电保护电压 3.65V(任一节电芯)额定放电电流 15A 持续放电电流（≤10min） 30A脉冲电流（≥10s）45A充电方法 CC/CV（专用充电器） 重量 5.12kg工作温度 充电 0～55℃ 存储温度（60-80%SOC 存储， 放电 -20℃~65℃每2个月需补充电一次）储存-20℃~45℃充放电方式标充0.2C X 6.5h快充1C X 2.5h常温容量C1≥10Ah自放电率(3个月)≤3%循环寿命 1500次（常温循环至80%，100%DOD） 2．电池安全测试 电池已通过CE认证 标准： 应用:电动车和电动摩托车.电动工具等 dzsc/19/2384/19238417.jpg 本电池适用于电动自行车、电动摩托车、电动滑板车、电动游览观光车等电动工具。尺寸规格可以根据客户要求定制，有意向者来电洽谈。
