SMT工艺方案 （适合批量LED灯具批量生产使用）

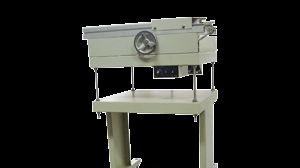

1.半自动高精密丝印机T1200LED

一、概述

1. T1200LED 是国内目前最经济的高精度半自动LED 丝网印刷机；

2. 最适合用于LED 灯条的批量化生产使用，PCB 板是被固定在设计巧妙而灵活的工作平台上，该平台适用于所有单面和双面电路板，PCB 板位置的调整、工作平台的移动、刮刀的升降，都是经由精密导轨导向运动，并且配合变频马达的传动。可确保非常准确的运动精度以及极高的重复精度。是目前丝印LED 电板板生产的选择。

该机具有中/英触控式按键，操作简单，故障屏幕自动显示。

引导排除故障，人机对话方便。

具有单面或双面板两用平台，PCB板的底部配有模具板、蜂巢底板和顶针。

针圆棒（蜂巢底板依基板大小设定安置顶针），使用十分方便。

校准丝网模版采用丝网模板移动，并结合印刷台(PCB)的X，Y，Z校正调整。



二、本机特性介绍

Ø        1. 采用日制精密马达及线性导轨组装而成，使刮刀座印刷更加稳定；

Ø        2. 双刮刀印刷，压力可调节对应气缸精密节流阀设定刮刀升降速度避免共振发生；

Ø        3. 印刷头部刀座可向上掀举45°并固定，有利于刮刀装卸及钢版清洗；

Ø        4. 印刷头部可向前移动固定，配合钢板图样的位置，以取得印刷效果；

Ø        5. 印刷平台与钢板间距水平，伴有微调杆调整设定；

Ø        6. 印刷机械臂可分别左右调整适用于650～1200mm 不同尺寸的电路板；

Ø        7. 组合式印刷平台有沟槽及定位PIN，设定简单、换装迅速，适用于单面基板及双面基板生产作业；

Ø        8. 校板方式采用手臂（钢板）移动配合印刷物（台板）X、Y、Z、校正和调整快速准确；

Ø        9. 电气动作采用微电脑PLC 控制，人机界面触摸控制，并可自由选择单次/双次刮印及手动与自动等方式。

三、技术参数

1）印刷PCB X×Y 尺寸：1200×300mm

2）印刷台面X×Y 方向尺寸：1220×350mm

3）模板X×Y 方向尺寸：1300×550mm

4）最小模板X×Y 方向尺寸：330×370mm

5）微调范围：X、Y±10mm，θ角度±30 度

6）电源：单项AC220V，50Hz

7）外形尺寸（MM）：1850×890×1760

2.高速精密LED贴片机：型号：LED660V

品牌：德国泰姆瑞

LED660贴片机是一款专用的LED贴片机，用来实现大批量的LED电路板的组装，具有速度快，精度高等特点。

    整机配置图像识别模块。能满足电路板MRAK识别的功能。解决了LED电路板板子长、误差大导致贴装精度不高的问题。

特点：

1.电路板传动采用精密电机带动工业皮带配合精密导轨实现，有效提高贴片精度和电路板传动速度。

2.贴片头传动采用伺服电机配合高精密滚珠导轨，完成LED的取料和放料动作。

3.配置6组贴片头，相比1组提高生产效率400%以上。

4.可自动视觉编程，不用手动输入元件坐标，编程简单，方便入门者便捷实用，满足大批量多品种生产的需求。

5.配置不同的喂料器可以满足不同的LED贴装要求。

6.高性价比LED贴片机，最适合大批量LED生产。

7.整机由工业计算机配合专用软件控制，方便操作实用。

8.可以非常方便导入电路板CAD数据。

9.可以非常稳定并且方便的完成LED拼版的编程和贴装。

10.可以在软件中显示拼版中所有坐标点，并对其中的坐标进行微调，实现高精密的贴装。

11.可以在软件中设置各拼版的间距，并根据间距显示所有放料坐标，可以选择不贴的拼版。

12.软件可以实现六贴片头自动优化功能。

13.软件中增加XYZ轴移动时的限位检测。

14.软件中增加了多档变速功能，可以根据移动距离查表得到速度，并进行速度设置，可以提高机器长期使用的稳定性。

15.整机PCB平台具备真空吸附功能，对大型PCB板定位会更加平整，有效提高贴片精度，同时可以满足软灯条（FPC）的定位贴装。

16.无需外配气泵，机器内置真空泵，有效节约能源，降低噪音。

标配：

1、 计算机1套

2、 贴片头6组

3、 吸嘴6个

4、 喂料器底盘GFTA-T06  1组

选配件：

1、8mm，12mm，16mm及24mm自动喂料器

2、吸嘴

3、工业气泵

4、UPS不间断电源

5、喂料器底盘GFTA-T04

6、真空吸附平台1组

技术参数

	LED660V
电路板面积	1200×350mm
移动范围	X轴1500mm，Y轴410mm
Z轴移动范围	15mm
典型贴片速度	12500-13000cph
理论贴片速度	18000cph
贴片精度	±0.1mm
定位方式	机械定位
可以贴装元器件	0402以上阻容件及各种LED芯片,同时满足SOP SOT芯片的贴装
编程方式	自动数据导入/视频学习/键盘输入
带式喂料器	8mm，12mm，16mm和24mm 电动智能喂料器
喂料器数量	可以放置6个GF系列电动智能喂料器（可选配最多12个GF系列喂料器）
操作系统	WINDOWS XP
压缩空气	内置气源，无须外接气源（大批量生产可选配工业气泵）
电源	220V,50Hz，4.5Kw
重量	500Kg
外形体积	2600×680×1500mm

3.全热风回流焊机TN380C（节能款）

产品概述：

★    最经济实用的无铅系统：整套系统的设计打破了无铅焊接必须配置大型无铅回流焊的传统观念，使无铅设备让更多的电子厂和用户能用的起，无铅环保和节能降耗的设计，在目前能源日益紧张的环境下更加实用。

★    焊接控制的直观性：设备控制系统采用先进的PID控制系统和在线炉温采集系统。在焊接时自动测试炉膛温度，来进行温度曲线分析、存储、调用和打印功能，更加方便的进行焊接工艺控制和调整。

★    可靠平稳的传输系统：传动系统采用质量可靠的变频马达和变频系统，电脑全闭环调速，配合可靠的涡轮减速箱，运行平稳，速度0-2000mm/min.

★    稳定可靠的电气控制系统：延时开关保护功能使机器停机后均匀降温，防止因不均匀降温而产生传输部件变形和加热器损伤。同时每个温区独立的过流过压保护系统，在焊接时延长加热器和其它电气零部件的使用寿命，使整套设备更加稳定可靠。

★    断电保护功能：保证断电后PCB板正常输出而不致损坏。Windows操作平台功能强大，稳定性高。

★    上下温室热风流量独立可调，适合各种PCB板和元器件焊接。

主要性能：

★温控系统：采用PID智能微电脑自动控温

★加热系统：采用陶瓷和不锈钢发热器

★传动系统：采用交流变频无级调速MOTOR和涡流减速器

★报警系统：采用先进的指示灯自动报警器

TN380C主要特点：

A.高可靠性，采用高温烧结发热元器件，性能稳定可靠

B.灵活性强，八温区，可满足各种SMT焊接的需要，同时可以用作固化炉来做固化，作到一机二用。

C.价格经济、使用寿命长

D.体积中等、省电，满足工厂中规模、多品种的生产要求。

TN380C技术说明：



控温段数：	16 个
温区数目	上八/下八，冷却温室上1/下1
温控精度	±2℃
控温系统	每个温区都由先进的智能微电脑独立进行PID自动温控；SSR无触点输出
升温时间	25min
温度范围	室温-360℃
发热来源	全热风对流方式
传送带	不锈钢网带
传送带宽度:	300mm
传送速度	0-1600mm/min可调
报警系统	指示灯或声音超温自动报警
保护系统	突然停电可启动特殊操作装置将炉内PCB板送出而不损坏元件及工件
冷却系统	横流式均衡快速降温
电源	三相四线，380V
功率	42KW  平均功率：23KW
重量	860kg
尺寸:	长×宽×高 3500×900×1390mm

标配件：显示器一台，电脑主机一台，鼠标键盘各一个，升级软件一套，说明书一份，保险管3-5个。

（行业里同等档次八温区回流焊设备里控温精度和稳定性的一款，温室做的加厚处理.高温加热马达10万小时质保）

4.接驳台TS350（2台，分别置于丝印机和贴片机之间，贴片机和回流焊之间）



一、概述

同志科技生产的TS型双链接驳线采用铝型材导轨，输送介质采用不锈钢尼龙链，所以该线体摩擦力小，无噪音，也无需加任何润滑油，对所输送的印制板无任何污染。

    线体是由长lm单元组成。工作高度900mm(±20mm)可调。输送速度0.3～1.2m／min电子调速，输送电机采用单相小型齿轮减速电机，结构紧凑，内含同步测速电机，所以调速平稳，确保不抖动。线体插件宽度采用丝杆同步调宽，调宽范围为30～300mm。调宽工作不再需要有专人负责，直接由流水线员工完成。铝型材导轨设计为圆弧形。

线体结构设计美观大方，外加了日光灯，可以方便的检查传送带上的PBC板，不会因为灯光强度不够，而把不良品放下去。机架采用模具生产，一致性好，矩形管、板材选用优质标准材料，采用喷塑工艺。整条线充分体现现代电子厂自动化生产特征。

注意：适用电路板长度大于80mm，同时长度方向工艺边大于3mm；

5.上板机T1300（置于丝印机前端，放板）

6.下板机T0300（置于回流焊后端，收板）

7. 耗材简介

7.1、焊锡膏

功能：是PCB板与元器件之间的焊接辅料

属性：浆式状态。

7.2、无尘纸

功能：用于对丝印、丝印模板及PCB板清洗后的擦拭。

7.3、丝印模板

功能：漏印焊锡膏，是丝印机的辅助耗材。

尺寸：根据led灯条尺寸定制。

材料：外框为铝合金，内膜为不锈钢钢片。
