供应PT9926场效应管，特价供应PT9926场效应管
| 价 格： | 面议 | |
| 型号/规格： | PT9926 | |
| 品牌/商标： | GOOD-ARK |
产品信息：
类型：场效应管
品牌：GOOD-ARK
型号：PT9926
封装：SOP-8
工作原理
场效应管工作原理用一句话说，就是“漏极-源极间流经沟道的ID，用以门极与沟道间的pn结形成的反偏的门极电压控制ID”。更正确地说，ID流经通路的宽度，即沟道截面积，它是由pn结反偏的变化，产生耗尽层扩展变化控制的缘故。在VGS=0的非饱和区域，表示的过渡层的扩展因为不很大，根据漏极-源极间所加VDS的电场，源极区域的某些电子被漏极拉去，即从漏极向源极有电流ID流动。从门极向漏极扩展的过度层将沟道的一部分构成堵塞型，ID饱和。将这种状态称为夹断。这意味着过渡层将沟道的一部分阻挡，并不是电流被切断。
在过渡层由于没有电子、空穴的自由移动，在理想状态下几乎具有绝缘特性，通常电流也难流动。但是此时漏极-源极间的电场，实际上是两个过渡层接触漏极与门极下部附近，由于漂移电场拉去的高速电子通过过渡层。因漂移电场的强度几乎不变产生ID的饱和现象。其次，VGS向负的方向变化，让VGS=VGS(off)，此时过渡层大致成为覆盖全区域的状态。而且VDS的电场大部分加到过渡层上，将电子拉向漂移方向的电场，只有靠近源极的很短部分，这更使电流不能流通。
主要作用
1.场效应管可应用于放大。由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。
2.场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。
3.场效应管可以用作可变电阻。
4.场效应管可以方便地用作恒流源。
5.场效应管可以用作电子开关。
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曾向奔
- 电话：020-83182723
- 传真：020-83389441
- 手机：13928786606
- QQ ：
供应快速开关二极管1N4148，LL4148，1N4148W，1N4148WS

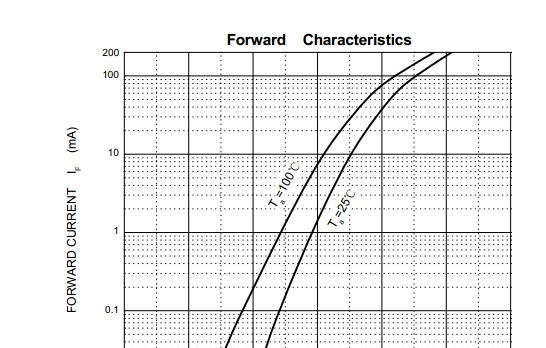

信息内容：产品：快速开关二极管 型号：1N4148WS dzsc/19/2301/19230164.jpg 1N4148WS反向特性 dzsc/19/2301/19230164.jpg 1N4148WS正向特性 苏州固锝电子股份有限公司是苏州市区家外资股份制企业。固锝公司，世界的二极管生产商之一，每月产量可达250，000，000只，占世界产量的8-9％，我们的GPP（玻璃钝化）园晶粒在二十一个国家获得了专利。产品92％出口，远销43个国家和地区，现拥有3000多个客户。 固锝公司在中国整流器行业中是获得ISO-9002国际认证的企业，在公司管理上建立了管理信息体系，从订单接收、生产安排（MRP-II），再到履行交货，我们所提供的一切服务都是由电脑控制的。这样，使产品品质及准时交货得到了有效的保证。 公司主营：半导体分立器件中的硅二极管：TVS二极管、稳压二极管、肖特基二极管、超快恢复二极管、双向触发二极管等（包括桥堆）的芯片制造及封装、销售业务。
供应PT6210B332MR 0B24集成电路，PT6210B332MR 0B20集成电路
