概述：

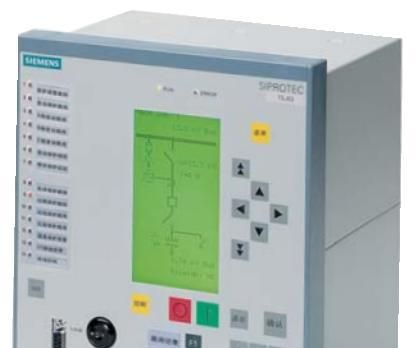

西门子SIPROTEC 7SD6是一款差动保护继电器，它结合线路、变压 器所需的差动保护功能，提供适合各种类型的两端线路差动保护；它可提供差动保护区内的变压 器和补偿线圈的保护，而之前这只能由特定的变 压器差动保护来实现；它也适用于串补或并补线 路系统；它的快速选相短路测量能力可使之应用于单相及三相故障清除。

差动电流可通过光纤、导引线或网络在两端进行 信息交换，所以线路的两端可离的非常远。改变 通信模块，可实现由不同类型的通信媒介来传输通信数据。该保护可和数字通信网络联合起来配 合使用，通信网络的时间延迟被考虑并被补偿； 通信连接也可由导引线或是带有转换器的典型距 离小于15km的双绞电话线实现。

功能描述：

应用

● 各电压等级两端输电线路差动保护(87L）

● 限于两端线路

● 保护区内带有变压器的线路(87T)

● 充分适合串补线路

保护功能

● 分相差动保护

● 灵敏高阻故障测量

● 过电流保护（50,50N,51,51N)

● 内部选相联跳(85)

● 过负荷保护(49)

● 单相或三相自动重合闸(79)

控制功能

● 发送断路器控制命令

监视功能

● 装置自我监视功能

● 跳闸回路监视（74TC）

●  8次故障录波记录

● 二次侧CT回路监视

● 事件记录/故障记录

● 断路器跳闸次数统计

面板设计

● 友好的人机界面

● 前面板端口方便装置的参数设定

●功能键及8个可用于本地报警的发光二极管

通信接口

●  1个串行保护数据接口

● 系统接口

-IEC 60870-5-103

-PROFIBUS-DP和DNP3.0

-Modbus

-IEC 61850

● 服务/调制解调器接口(装置背面)

● 时间同步，通过IRIG-B, DCF77或系统接口

其它特性

● 基于浏览器模式的调试工具

● 跳闸时间15ms（diff>>）

● 直接连接数字式通信网络
