一、威海迪控产品介绍
DKL系列拉线位移传感器分为数字输出型和模拟输出型两个产品类。
数字输出型可以选择增量旋转编码器、值编码器等，输出信号为方波ABZ信号或格雷码信号，行程可以做到3000毫米，线性精度0.05％，分辨力根据配置不同可以达到0.005毫米/脉冲。
模拟输出型可以选择精密电位器、霍尔编码器、值编码器等，输出信号可以为4－20毫安、0－5伏、1－5伏、0－10伏、串行SSI和电阻信号等，行程可以达到2000毫米，使用环境可以达到IP65的防护等级，-45℃～+105℃的宽温度环境下使用。
本系列非常适合对油缸活塞位置、物体位置、送料车位置的测量、直线导轨系统，液压气缸系统、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制。

二、技术参数：
类型 技术数据
数字输出 模拟输出
传感器类型 增量型编码器、值编码器 精密电阻、值编码器、角位移
电阻值 无 5k、10k
钢丝绳 进口涂塑钢丝绳 进口涂塑钢丝绳
拉线速度 1000mm/s　（MAX） 1000mm/s　（MAX）
测量行程 0~3000mm （0－2000mm）
分辨力 0.02、0.005、0.05 mm/脉冲  理论无限小
精度 0.05％FS 0.1％FS、0.2％FS、0.5％FS
响应频率 300 K Hz
输出 长线驱动、推拉输出、SSI、格雷码 4－20毫安、0－5v、1－5v、0－10v
工作电压 DC5V、DC5-26V  24v
外壳材质 进口铝合金，表面氧化处理、耐磨防腐蚀
重量　　　 740g
出线口拉力 4N
抗 震 动 　10HZ 到 1500HZ，10G
电缆长度 4米
工作溫度   -25℃～+85℃ -45℃～+105℃

三、注意事项
1、拉线位移传感器有效测量行程：移动部件实际参与的行程
2、输出信号方式：数字量、模拟量等：
3、供电电压：给传感器供电电源电压
4、移动部件测量基本要求：测量等级，分辨率大小
5、拉线位移传感器工作环境：温度、湿度、灰尘、其他物影响等
6、拉线速度：移动部件的位移速度，往复可能不一致
7、使用频率：移动部件的每天往复循环次数
8、拉头安装时预拉空间：即拉头安装好后移动部件在初始位置时拉头和传感器之间距离
9、选择拉线位移传感器量程时要考虑预拉空间，若预拉距离大，可以考虑在传感器外加延长线，这样选型时可以减小拉线位移传感器的量程节省很大费用，
10、拉线位移传感器配置等级，这于使用设备的要求等级及计划的费用有关系(威海迪控)

四、产品应用：

■      直线导轨系统
■      机械臂
■      纺织机械
■      建筑机械
■      液压气缸系统
■      试验机
■      汽车测试
■      仓储位置定位
■      纺织机械
■      升降台等伸缩系统

五、性能参数
■     标准量程：100mm,500mm,1000mm,2000mm,3000mm,5000mm,10000mm,30000mm
■     线性度：0.25%F.S.(典型值)
■     防护等级：IP66
■     供电电压：≤24VDC
■     工作电流：符合欧姆定律
■     绳索拉力：3~5N
■     工作温度：-10℃~﹢70℃
■     存储温度：-25℃~+85℃
■     电缆长度：1米(标准)
■     预期寿命：＞50万次满循环
■     频响：1kHz
六、机械性能
■     线缆接头：航空防水接头
■     绳索材质：表面覆特氟龙钢缆（进口）
■     壳    体：铝合金表面氧化处理

迪控DKL系列拉线编码器设计原理：


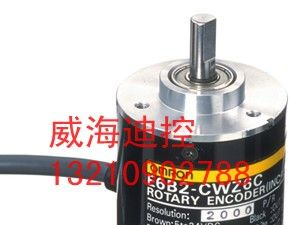

   拉线编码器是由拉线式弹簧机构结合旋转编码器或电位器而成，主要应用于直线位移，长度裁切，张力控制，液位高低，速度控制等自动化控制量测。

产品特点：

   机械空间太小或量测行程太长不易安装光学尺及旋转编码器处所，适合长度行程量测分辨率要求介于1-0.01MM之自动化机构，可直接搭配空油压缸，滑台或其它直线运动机构联结，使用本产品可缩小安装空间及机构成本，安装直线偏角公差容许大（+/-2~3度）。

适用领域：

  速度控制 ---塑料射出成型机，铝挤型压出机等
  张力控制----橡胶压出厚薄控制，电缆压出控制
  位移长度----XYZ工作台，空油压机构，长度裁切，棒材送料机送料控制，大型金属物料（如龙门刨床）或石材裁切加工，雷达或天文台位移角度控制，绘图机位移量测。
  高度量测—水库闸门开度控制，液位高低量测，钻孔加工机盲孔深度控制，物体高度或吊车高度控制。

该产品弹簧复归力量大，务必告知使用者或操作人员不可用手拉出并任其自动卷缩回去，此举将造成产品故障，甚至伤及人员安全，使用、维修等不明白处请与迪控公司业务部联系。

迪控DKL系列拉线编码器工作原理是将机械位移量转换成可计量的ABZ相增量式编码器信号或0-5V，4-20MA电信号。当被测物体产生位移时，拉动与其相连接的传感器绳索，绳索带动传感器传动机构与旋转角度传感器同步转动；当位移反向移动时，传感器内部的自动回旋装置将自动收回绳索，并在绳索伸收过程中保持其张力均匀平稳；拉线位移传感器即输出一个与绳索移动量成正比例的电信号。威海迪控拉线编码器具有精密的独立自动排线机构，使拉伸绳索可自动均匀的排线。保证拉线位移传感器具有高独立线性精度和较长的传感器使用寿命。
        迪控DKL系列拉线编码器做工精良，用料考究：传感器壳体采用硬质铝合金材质并进行阳极氧化处理，有效达到防锈防污效果；固定所用螺丝都选用高硬度合金钢材质，使得传感器更加结实牢靠。传感器线缆接头采用防水航空接头；拉伸绳索采用表面包裹特氟龙材质的钢缆，进一步提高传感器测试精度，并让传感器使用寿命更长。该传感器适用于各种环境，以其体积小，恶劣条件下的优良性能，准确和安装灵活简单等优点受到广泛关注。
