继电器 富士时间继电器ST3PA-G ST3P全系列晶体管时间继电器
| 价 格： | 面议 | |
| 额定电压： | AC/DC24-240 | |
| 产品系列： | ST3P | |
| 额定电流： | 10 | |
| 线圈功率： | 10 | |
| 触点切换电流： | 10 | |
| 触点切换电压： | 24 | |
| 防护特征： | 密封式 | |
| 触点负载： | 中功率 | |
| 应用范围： | 时间 | |
| 型号/规格： | ST3P | |
| 品牌/商标： | FUJI/富士通 | |
| 触点形式： | 转换型 |
dzsc/19/2217/19221716.jpg销售热线：0577-62756751
dzsc/19/2217/19221716.jpg
dzsc/19/2217/19221716.jpg
dzsc/19/2217/19221716.jpg销售热线：0577-62756751
ST3P系列时间继电器是引进日本富士电机株式会社全套专有技术生产的新颖电子式时间继电器,具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点，适用于各种要求高精度、高可靠性自动控制的场合作延时控制之用，产品符合GB14048标准。
| 型号 | ST3P |
| 分类 | 超级时间继电器 |
| 规格品种 | 通电延时、间隔延时、带瞬动、断电延时、断开延时、星三角起动延时、往复循环 |
| 延时 | |
| 延时范围 | 0.05s-24h |
| 触点型式 | 延时2转换、延时1转换 |
| 触点容量 | 3A/2A 250VAC |
| 电寿命(AC-12) | 2×105 |
| 特点 | 延时精度高，范围广 |
| 产品认证 | UL CE CCC |
规格品种
| 型号 | 动作形式 | 触点数量 | 延时范围 | 额定电压（Us） |
| ST3PA | 通电延时 | 延时2转换 | A:0.05-0.5s/5s/30s/3min B:0.1-1s/10s/60s/6min C:0.5-5s/50s/5min/30min D:1-10s/100s/10min/60min E:5-60s/10min/60min/6h F:0.25-2min/20min/2h/12h G:0.5-4min/40min/4h/24h | AC24,110,220V 50/60Hz DC24,48,110V |
| ST3PG | 间隔延时 | 延时2转换 | ||
| ST3PC | 瞬动型 (间隔延时) | 延时1转换瞬动1转换 | ||
| ST3PF ST3PF-2 | 断电延时 | 延时1转换或延时2转换 | 0.1-1s 0.2-2s 0.5-5s 1-10s 2.5-30s 5-60s | AC110,220V 50/60Hz DC24,48,110V |
| ST3PK | 断开延时 | 延时1转换 | 0.1-1s 0.25-2s 0.5-5s 1-10s 2.5-30s 5-60s 15-180s | AC110V/220V 50/60Hz DC24V |
| ST3PY | 星三角启动延时 | 延时星三角转换瞬动1常开 | 1-10s 2.5-30s 5-60s | AC110/220V 50/60Hz |
| ST3PR | 往复循环延时 | 延时1转换 | 0.5-6s/60s 1-10s/10min 2.5-30s/30min | AC110/220V 50/60Hz DC24,48V |
技术参数
| 型号 | ST3PA | ST3PG | ST3PC | ST3PF ST3PF-2 | ST3PK | ST3PY | ST3PR | |
| 重复精度 | 0.5% 20ms | 1.0% 20ms | 0.5% 20ms | 1.0% 20ms | ||||
| 整定误差 | < 5%(刻度值) | < 5% (刻度值 ) | ||||||
| 复位时间 | 500ms(Max.) | —— | 100ms信号 500ms电源 | 500ms (Max.) | 500ms (Max.) | |||
| 触点容量 | AC-12 | 200V 3A | 200V 3A | 200V 3A | 200V 3A | 200V 3A | 200V 3A | 200V 2A |
| AC-15 | 200V 1A | 200V 0.5A | 200V 1A | 200V 0.5A | 200V 0.5A | 200V 0.5A | 200V 0.5A | |
| DC-12 | 110V 0.5A | 24V 3A | 110V 0.5A | 24V 3A | 24V 3A | 24V 2A | 24V 2A | |
| DC-13 | 110V 0.2A | 24V 0.5A | 110V 0.2A | 24V 0.5A | 24V 0.5A | 24V 0.5A | 24V 0.5A | |
| 额定功耗 | AC220V 2.9VA AC110V 1.9VA DC24V 1.3W | AC 3.3VA DC 2.4W | AC220V 1.1VA AC110V 1.3VA DC24V 1.3W | AC 3.3VA DC 1.5W | 4.4VA | AC 3.3VA DC 1.5W | ||
| 绝缘强度 | 电气与大地:AC2000V 1min 电气回路间:AC1500V 1min 同组触点间:AC1000V 1min | |||||||
| 绝缘电阻 | >100MΩ | |||||||
| 机械寿命 | 5×107 | 1×107 | 2×107 | 2×107 | 2×107 | 2×107 | 1×107 | |
| 电寿命 | AC-12:20×104AC-15:32×104DC-12:50×104DC-13:15×104 | AC-12:12×104 AC-15:15×104DC-12:10×104 DC-13:15×104 | ||||||
| 产品重量 | 100g | 140g | 180g | 150g | ||||
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 郑晓凯
- 电话：
- 传真：
- 手机：
- QQ ：

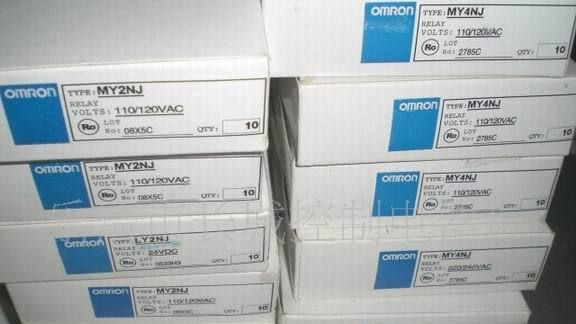

欧姆龙继电器 欧姆龙时间继电器HY3系列 HY3-4 可配底座
