LC滤波器/型号带通低通LBP30/S12-D18
| 价 格： | 面议 | |
| 调整频差： | 30（MHz） | |
| 型号/规格： | LBP30/S12-D18 | |
| 阻带衰减： | 1（dB） | |
| 基准温度： | -55~85（℃） | |
| 插入损耗： | 1（dB） | |
| 标称频率： | 30（MHz） | |
| 品牌/商标： | 金钻 | |
| 种类： | 滤波器 | |
| 加工定制： | 是 | |
| 负载电容： | 20（pF） |
一、命名方法：
带通： LBPX/XX–X 1 2 3 4 5 6 | 低通： LBPX/XX–X 1 2 3 4 5 6 | 阻带： LBPX/XX–X 1 2 3 4 5 6 | 高通： LBPX/XX–X 1 2 3 4 5 6 |
1）LC滤波器、2)滤波器类型、3）中心频率（MHz）、4)带宽表征符号、5）通带带宽、阻带带宽或高通、低通截止频率（MHz）、6）封装形式代码 | |||
滤波类型： | 带宽表征符号： | ||
BP-带通BS-阻带LP-低通HP-高通 | /S-3dB /Y- dB | ||
例如： LBP70/Y12-D22A:带通滤波器中心频率70MHz、1 dB带宽12 MHz、封装形式DIP-22BA LLP/S66-D14：低通滤波器3dB截止频率fc-3dB为66 MHz、封装形式为DIP-14B LHP/Y445-D14:高通滤波器1 dB截止频率fc-1dB为445 MHz、封装形式DIP-14B LBP49/S24-D22：带阻滤波器带阻中心频率49 MHz、3dB阻带带宽24 MHz、封装形式DIP-22B | |||
二、订购说明：
用户根据使用需要与本公司销售人员联系，指定封装形式、提出电性能指标。并留下联系方式以便及时沟通。本公司滤波器设计师在3日内给出回复，与用户沟通后确定技术协议。
三、选型指南：
1.插损小（低通、高通、带阻型LC滤波器插损<0.5dB，带宽的带通LC滤波器插损<1dB）
2.带内群时延及线性能相位波动小
3.无寄生带通问题
4.覆盖的频率范围宽：带通滤波器1MHz~2GHz；低通滤波器50KHz~2GHz；高通滤波器2MHz~2GHz；带阻滤波器5MHz~1GHz
5.相对带宽范围宽：2%~200%
6.高温度稳定性
7.两只或多只同型号LC滤波器的幅频特性、群时延性的一致性很好，包括远端带外几乎能重合
8.高可靠性：LC滤波器筛选试验项目主要有低气压、低频振动、冲击、温度冲击、耐焊接热、耐湿、极限温度稳定性、高温寿命、引出端强度、可焊性、PIND、盐雾、耐溶剂性等，产品的通过率90%以上。
9.类型全：LC滤波器可以实现高通、低通、带通、带阻4大类。
四、产品分类：LC带通滤波器、LC低通滤波器、低频窄带、中频窄带、高频窄带、低频宽带、中高频宽带、超宽带
高通滤波器、低通滤波器、阻带滤波器
五、产品选型：
dzsc/19/2188/19218872.jpg
dzsc/19/2188/19218872.jpg
dzsc/19/2188/19218872.jpg
dzsc/19/2188/19218872.jpg
dzsc/19/2188/19218872.jpg
dzsc/19/2188/19218872.jpg
买家须知:
本公司诚信经营，保证产品质量，可开发票，产品支持订制，网站所提供资料仅供参考，如需订购请联络我们销售人员确认价格、库存、交期，最终确认订购以合同方式确认，谢谢您的光临和支持，您的满意是我们永远的追求。我们会尽心尽力为大家提供质优价廉的商品和完善的售前售后服务。
联系方式:
联络人：陈小姐 旺旺：xajzdz QQ:1596264101
杨先生 旺旺：yingchaoyang2011 QQ:1172239124
刘小姐 旺旺：szyoyo QQ:1658163992
免费资询电话：400-6600-361 电话：029-85251919 传真：029-85242112
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 胡兰
- 电话：029-87650236
- 传真：-
- 手机：
- QQ ：
LC滤波器/带通型号LBP30/Y2.3-D14A

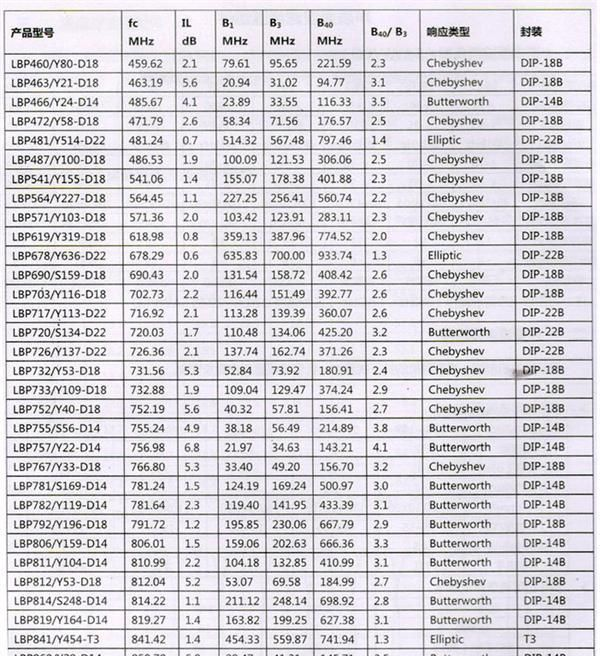

信息内容：命名方法：带通：LBP X/XX–X1 2 3 4 5 6低通：LBP X/XX–X1 2 3 4 5 6阻带：LBP X/XX–X1 2 3 4 5 6高通：LBP X/XX–X1 2 3 4 5 61）LC滤波器、2)滤波器类型、3）中心频率（MHz）、4)带宽表征符号、5）通带带宽、阻带带宽或高通、低通截止频率（MHz）、6）封装形式代码产品分类：LC带通滤波器、LC低通滤波器、低频窄带、中频窄带、高频窄带、低频宽带、中高频宽带、超宽带高通滤波器、低通滤波器、阻带滤波器产品选型：dzsc/19/2407/19240771.jpgdzsc/19/2407/19240771.jpgdzsc/19/2407/19240771.jpgdzsc/19/2407/19240771.jpgdzsc/19/2407/19240771.jpgdzsc/19/2407/19240771.jpg买家须知: 本公司诚信经营，保证产品质量，可开发票，产品支持订制，网站所提供资料仅供参考，如需订购请联络我们销售人员确认价格、库存、交期，最终确认订购以 合同方式确认，谢谢您的光临和支持，您的满意是我们永远的追求。我们会尽心尽力为大家提供质优价廉的商品和完善的售前售后服务。联系方式:联络人：陈小姐 旺旺：xajzdz QQ:1596264101 杨先生 旺旺：yingchaoyang2011 QQ:1172239...
