SMD 2016产品详细参数:
频率范围:20 ~ 54 MHz
频率公差(25℃):± 10ppm± 30 ppm, or specify
在工作温度范围内的频率稳定度:± 10ppm± 30 ppm, or specify
工作温度范围:- 20 ~ +70 oC, or specify
并联电容(C0):
驱动级:1~200μW (100 μW typical)
负载电容:Series, 9 pF, 10 pF, 12 pF, 15 pF, or specif
老化(25℃):± 3 ppm / year Max.
储存温度范围:- 40 ~ + 85 oC
晶振有源和无源的区别 :
无源晶振有2个引脚,需要借助于外部的时钟电路(接到主IC内部的震荡电路)才能产生振荡信号,自身无法振荡. 有源晶振有4个引脚,是一个完整的振荡器,其中除了石英晶体外,还有晶体管和阻容元件.只需要电源,就可输出比较好的波形. 有源晶振只是将无源晶体和振荡电路做到一起 晶振行业内一般不以有源无源来分类晶振,一般是客户端工程师才这么叫。客户端工程师所说的晶振,其实是包括晶体(谐振器)和晶体振荡器(振荡器)的统称。晶体是依靠石英晶体的天然振荡出频率,而晶振借助补偿电路及其它补偿功能实现更好的输出频率。
如果单纯从有无接电路区别,可以简单地分为无源/有源晶振. 晶体(谐振器,crystal,resonator):
如49U,49S,UM-1,UM-5.-----无源晶振(振荡器,oscillator)
如XO,VCXO,TCXO,OCXO.-----有源 石英晶片之所以能当为振荡器使用,是基于它的压电效应:在晶片的两个极上加一电场,会使晶体产生机械变形;在石英晶片上加上交变电压,晶体就会产生机械振动,同时机械变形振动又会产生交变电场,虽然这种交变电场的电压极其微弱,但其振动频率是十分稳定的。当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时,机械振动的幅度将急剧增加,这种现象称为“压电谐振”。
压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。图3是一个串联型振荡器,晶体管T1和T2构成的两级放大器,石英晶体XT与电容C2构成LC电路。在这个电路中,石英晶体相当于一个电感,C2为可变电容器,调节其容量即可使电路进入谐振状态。该振荡器供电电压为5V,输出波形为方波。
在电子学上,通常将含有晶体管元件的电路称作“有源电路”(如有源音箱、有源滤波器等),而仅由阻容元件组成的电路称作“无源电路”。电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同,无源晶振为crystal(晶体),而有源晶振则叫做oscillator(振荡器)。无源晶振是有2个引脚的无极性元件,需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,所以“无源晶振”这个说法并不准确;有源晶振有4只引脚,是一个完整的振荡器,其中除了石英晶体外,还有晶体管和阻容元件,因此体积较大。

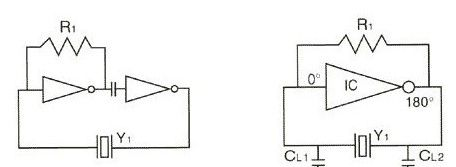

HC-49SMD产品详细参数: 频率范围:3.2 ~ 90 MHz 频率公差(25℃)± 30 ppm, or specify 在工作温度范围内的频率稳定度:± 30 ppm, or specify 工作温度范围:- 20 ~ +70 oC, or specify 并联电容(C0):7 pF Max. 驱动级:1 ~ 500μW (100μW typical) 负载电容:Series, 16 pF, 20 pF, 30 pF, 32 pF, or specify 老化(25℃):± 3 ppm / year Max. 储存温度范围:- 40 ~ + 85 oC HC-49SMD尺寸: dzsc/19/2154/19215489.jpg 串联谐振和并联谐振电路: dzsc/19/2154/19215489.jpg

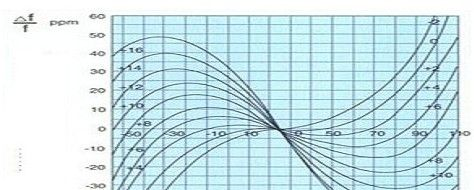

HC-49SMD产品详细参数: 频率范围:3.2 ~ 90 MHz 频率公差(25℃)± 30 ppm, or specify 在工作温度范围内的频率稳定度:± 30 ppm, or specify 工作温度范围:- 20 ~ +70 oC, or specify 并联电容(C0):7 pF Max. 驱动级:1 ~ 500μW (100μW typical) 负载电容:Series, 16 pF, 20 pF, 30 pF, 32 pF, or specify 老化(25℃):± 3 ppm / year Max. 储存温度范围:- 40 ~ + 85 oC AT切割晶体频率温度特性曲线图: dzsc/19/2155/19215522.jpg
