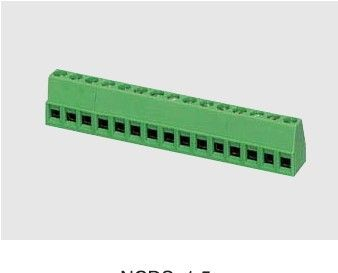

供应螺钉式接线端子 多位线路板接线端子排
| 价 格： | 0.10 | |
| 型号/规格： | PCB端子 | |
| 品牌/商标： | 纳川Nachi |
NCDSN1.5螺钉式接线端子 多位线路板接线端子排,额定电压：250V，额定电流：13.5A,连接类型：螺钉连接，针距：3.50mm/3.81mm/5mm/5.08mm，导线与PCB板方向：0º，颜色：绿色，安装类型：焊接
焊接孔直径 1.3 (mm)
焊针尺寸 0.5х1 (mm)
技术数据，符合ICE及DIN VDE标准
绝缘材料组别 I
过电压等级/污染等级 III/3 III/2 II/2
额定电压 250 320 630 (V)
额定脉冲耐受电压 4 4 4 (kV)
额定电流/额定截面 13.5/1.5 (A/mm²)
负载电流/截面 13.5/1.5 (A/mm²)
连接容纳量
刚性导线/柔性导线/线规 0.14-1.5/0.14-1.5/26-16 (mm²/mm²/AWG)
带管状裸端头/管状预绝缘端头的柔性导线 0.25-1.0/0.25-1.5 (mm²)
多导线连接（截面积相同的两导线）
刚性导线/柔性导线 0.14-0.75/0.14-0.75 (mm²)
带管状裸子端头的柔性导线 0.25-0.5 (mm²)
带TWIN管状预绝缘端头的柔性导线 0.5-1 (mm²)
剥线长度 6 mm
规范（IEC60947-7-1） A1
螺钉类型 M3
扭距 0.5-0.6(Nm)
绝缘材料 PA
根据UL94所确定的材料阻燃等级 V0
认证数据（UL和CSA/CUL）
额定工作电压/额定工作电流/导线线号(UL) 300/10/30-14 (V/A/AWG)
额定工作电压/额定工作电流/导线线号(CUL/CSA)
300/10/30-14 (V/A/AWG)
300/10/28-14 (V/A/AWG)
尺寸 见尺寸图
针距 3.50/3.81/5/5.08 (mm)
焊接孔直径 1.3 (mm)
焊针尺寸 0.5х1 (mm)
技术数据，符合ICE及DIN VDE标准
绝缘材料组别 I
过电压等级/污染等级 III/3 III/2 II/2
额定电压 250 320 630 (V)
额定脉冲耐受电压 4 4 4 (kV)
额定电流/额定截面 13.5/1.5 (A/mm²)
负载电流/截面 13.5/1.5 (A/mm²)
连接容纳量
刚性导线/柔性导线/线规 0.14-1.5/0.14-1.5/26-16 (mm²/mm²/AWG)
带管状裸端头/管状预绝缘端头的柔性导线 0.25-1.0/0.25-1.5 (mm²)
多导线连接（截面积相同的两导线）
刚性导线/柔性导线 0.14-0.75/0.14-0.75 (mm²)
带管状裸子端头的柔性导线 0.25-0.5 (mm²)
带TWIN管状预绝缘端头的柔性导线 0.5-1 (mm²)
剥线长度 6 mm
规范（IEC60947-7-1） A1
螺钉类型 M3
扭距 0.5-0.6(Nm)
绝缘材料 PA
根据UL94所确定的材料阻燃等级 V0
认证数据（UL和CSA/CUL）
额定工作电压/额定工作电流/导线线号(UL) 300/10/30-14 (V/A/AWG)
额定工作电压/额定工作电流/导线线号(CUL/CSA)
300/10/30-14 (V/A/AWG)
300/10/28-14 (V/A/AWG)
