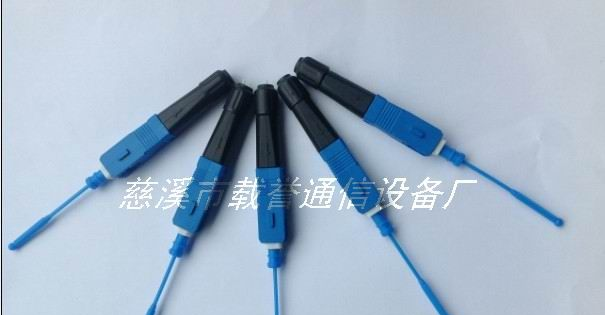

供应SC光纤快速连接器（生产厂家）

■    产品概述—

FTTX贴近用户终端的光纤布线工程多而分散，现场施工环境复杂多样，如何有效解决工程中光纤快速、可靠的端接，成为保证光纤网络建设低成本，高效率的重要因素。

光纤冷接成端产品即现场组装式光纤连接器，又称光纤快速连接器，是一种在施工现场采用机械方式在单模光纤或的护套上，只通过简单的接续工具实现入户光缆直接成端的连接器。在现场组装的过程中，连接器无需注胶、研磨、熔接,光纤快速连接头能快速解决现场端接，使用方便，操作简单。

■产品特征—

●建设成本低、效率高

●能快速解决现场端接

●使用方便，操作简单

■主要性能---

●插入损耗≤0.3dB310nm   1550nm)

●回波损耗≥-40dB裸纤固紧力大于5N

●紧包层夹紧力大于10N

●抗拉强度大于50N

●使用温度 -40--- 75℃

●在线拉抗车测试（20N）

●机械耐久性（500次）

●跌落试验（4M 高水泥地面每个方向1次，共3次）

产品性能配套---

技术参数

1、光纤外径：250μm 到900μm

2、使用寿命：30年

3、插入损耗 (IL)： ≤0.3dB (典型0.1dB)

4、回波损耗：≥ 40dB

5、抗拉强度：≥ 454g

环境参数：

1、操作温度：-40℃～80℃

2、热循环：IL变化 ≤ 0.3dB

3、振动：IL 变化 ≤0.3dB

4、浸水：IL 变化 ≤0.3dB

光纤接续工具箱(自备或另外采购）

1、工具箱

2、接续夹具

3、固定嵌件

　　Athena机械冷接子性能优良的光纤定位使插入损耗（典型）小于 0.1dB；每一接头外的抗拉强度大于 454克；并且在-40℃～80℃范围内，具有良好的热稳定性能；良好的导向性帮助您轻松完成插入工作。适用于任何单模和多模光纤的接续。我们的产品可应 用于FTTH、光缆抢修工程

为满足用户光纤到桌面、光纤到户高带宽高速率通信需求，贴近用户终端的光纤布线工程多而分散，加上现场施工的环境复杂、多样，如何有效解决工程中光纤快速、可靠的端接，成为保证光纤网络建设低成本、高效率的重要因素。普天快速接续连接器快速解决光纤现场端接，使光纤端接像用RJ45水晶头端接5类铜缆一样快捷、方便。

1）  工作温度：-40℃~ +70℃
适用于2×3mm皮线光缆的端接

2）  现场接续时间<2分钟
主要光学性能指标：
2）任一连接器通过SC标准适配器与SC标准插头的
插入损耗＜0.4dB；
回波损耗＞40dB
抗拉强度≥ 20N
充分耐受低温、高温、湿热、盐雾等恶劣环境和振动、跌落、机械耐久性的考验
普天快速接续连接器特点：
􀂾 采用成熟的核心对准元件
􀂾 适用FTTH布线中皮线光缆
􀂾 有更大的抗拉强度，适应现场施工
􀂾 可重复使用
􀂾 操作更方便:
􀂾 光纤切割不需要训练手感
􀂾 不用观察切割端面
􀂾 穿纤有导向滑道,到位不用靠手感和标记

光纤快速连接器原理结构

a）干式结构 这种结构非常简单，优势在于实现较为容易造价低廉，但劣势很多：对

光纤直径要求严格、对切割端面和切割长度要求严格、对加持强度要求更加严格；否则任何

一处与产品不匹配都将引起参数的波动；另外，由于回波损耗指标完全依赖于光纤切割端面

的情况因此产品的回波损耗指标比较差，对操作者熟练要求很高。产品结构原理如下：

该类产品结构可以应用于临时光纤链路抢修，但不适宜用于FTTH 接入链路规模使用。

b）预埋纤结构 预埋纤结构采用的是在工厂将一段裸纤预先置入陶瓷插芯内，并将顶端进行了研磨，操作者在现场只需要将另一端切割好光纤后插入即可；由于预埋结构前面预埋纤工厂研磨且对接处填充匹配液，不过分依赖光纤端面切割的平整度，大大降低了对操作者熟练程度的要求；由于接头的端面采用的是预先研磨的工艺，因此回波损耗指标好；产品结构原理如下：

该产品结构可以实现更好的插入损耗（0.5dB 以下）和回波损耗（45dB 以上）指标，可靠性与稳定性比较高，因此适宜于FTTH 接入链路室内节点使用。

        该光纤快速连接器产品为可靠的预埋纤结构设计，产品操作简单，指标稳定可靠，已

广泛应用于江苏、北京、广州、香港、马来西亚等国内外FTTH 接入工程。

1、无需要特殊配套，对切割刀要求低，不需要专用切割刀；其他只需要米勒钳等普通工具：

2、夹持件同时相当于定位器，无需要专用的隔位器、涂覆层处理工具：

3、制作过程简易，无需特殊训练即可轻松操作。dzsc/19/2146/19214657.jpgdzsc/19/2146/19214657.jpgdzsc/19/2146/19214657.jpgdzsc/19/2146/19214657.jpgdzsc/19/2146/19214657.jpg
