供应椭圆齿轮流量计价格
| 价 格： | 1.00 | |
| 型号/规格： | LC | |
| 品牌/商标： | 汇鑫 |
椭圆齿轮流量计
椭圆齿轮流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的
流量或瞬时流量．它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
椭圆齿轮流量计的工作原理
椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，
如下图所示：
椭圆齿轮在被测介质的压差△p＝pl-p2 的作用下，产生作用力矩使其转动。在(a)所示
位置时，由于P1＞P2，在P1 和P2 的作用下所产生的合力矩使轮1 产生顺时针方向转动，把
轮1 和壳体间的半月形容积内的介质排至出口，并带动轮2 作逆时针方向转动，这时1 为主
动轮，2 为从动轮，在 (b)上所示为中间位置，1 和2 均为主动轮；而在（c）上所示位置，
P1 和P2 作用在1 轮上的合力矩为零，作用在2 轮上的合力矩使2 轮作逆时针方向转动，并
把已吸入半月形容积内的介质排至出口，这时2 为主动轮，1 为从动轮，与 (a)上所示情况
刚好相反．如此往复循环，轮1 和轮2 互相交替地由一个带动另一个转动，将被测介质以半
月形容积为单位一次一次地由进口排至出口．显然，图上(a)、(b)、(c)所示，仅仅表示椭
圆齿轮转动了1／4 周的情况，而其所排出的被测介质为一个半月形容积．所以，椭圆齿轮
每转一周所排比的被测介质量为半月形容积的4 倍，则通过椭圆齿轮流星计的体积流量Q 为：
Q＝4nυ0
式中：
n——椭圆齿轮的旋转频率(转／秒)；
υ0——半月形部分的容积(贝。)．
这样，在椭圆齿轮流量计的半月形容积υ0 一定的条件下，只要测出椭圆齿轮的旋转速度n，
便可知道被测介质的流量。
椭圆齿轮流量计流量信号(即椭圆齿轮的旋转速度n)的显示，有就地显示和远传显示两
种。
就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的
指示针相连，并经过机械式计数器进行总量的显示。
远传显示主要是通过减速后的齿轮带动磁铁旋转，使得弹簧继电器的触点以与
磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表。
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王俊
- 电话：0517-86980581
- 传真：0517-86996381
- 手机：15189527465
- QQ ：

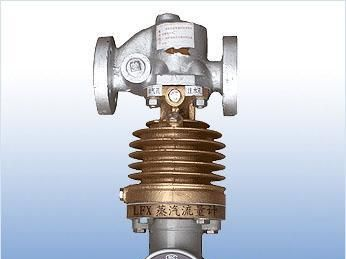

供应旋翼式蒸汽流量计价格
信息内容：LFX型系列蒸汽流量计 旋翼式蒸汽流量计原理、结构 被测蒸汽流经流量计本体：时由孔板节流，在前后压差的作用下，一部分蒸汽通过喷嘴进入分流管喷嘴形成的射流推动转子轴以上端的翼轮旋转，转子轴下端有两阻尼叶片在注满阻尼液的阻尼室中作阻尼转动，使翼轮能充分吸收射流的动能。翼轮的旋转力矩与阻尼力矩相平衡时，翼轮的转速与流经流量计被测蒸汽的质量流量成正比，通过修正，分度，由指示器表盘反映出累积蒸汽的实际流量. 旋翼式蒸汽流量计特点 1、流量计为机械型仪表，结构牢固，安装、使用和维修方便。用被测蒸汽作动力源，无需外接动力源。 2、配有三种规格孔板，流量范围广。 3、在工况压力改变后，可方便地进行压力调节。 4、采用磁连接，密封性能好。

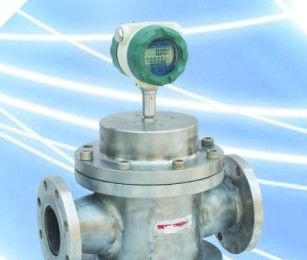

供应腰轮流量计价格
