供应三星单片机S3P70F4XZZ

价 格: 0.10
型号/规格:S3P70F4XZZ
品牌/商标:三星

产品说明:

概览
S3C70F2/C70F4单芯片CMOS微控制器是专为高性能使用
三星的4位CPU核心,SAM47(三星Arrangeable微控制器)。
S3P70F4是微控制器有4个字节的一次性可编程ROM和功能的
同样的到S3C70F2/C70F4。四通道比较器,直接驱动8个LED引脚,串行I / O接口,
其灵活的8位定时器/计数器,S3C70F2/C70F4提供了一个极好的各种各样的设计解决方案
通用的应用程序。
多达24个引脚,30引脚SDIP封装可专用于I / O。 5个向量中断提供快速的响应
内部和外部事件。此外,S3C70F2/C70F4的先进的CMOS技术提供了非常
低功耗和宽工作电压范围 - 所有在一个非常低的cost.FEATURES摘要
记忆
·512'的4位数据存储器(RAM)
·2048的8位程序存储器(ROM):S3C70F2
4096的8位程序存储器(ROM):S3C70F4
24个I / O引脚
·I / O:18个引脚,其中包括8个高电流引脚
·仅输入:6针
比较
·4通道模式:
内部参考(4位分辨率)
16步变量的参考电压
·3通道模式:
外部参考
150 mV分辨率(最坏的情况下)
8位基本定时器
·可编程间隔定时器
·看门狗定时器
8位定时器/计数器0
·可编程间隔定时器
·外部事件计数器功能
定时器/计数器的时钟输出到TCLO0针
钟表定时器
·时间间隔代:0.5秒,3.9毫秒4.19
兆赫
·4个频率输出到BUZ针
8位串行I / O接口
·8位发送/接收模式
·8位接收模式
·LSB优先或MSB优先传输可选
·内部或外部时钟源
位连续载波
·支持16位串行数据传输中的任意
格式
中断
2个外部中断向量
·3个内部中断向量
·两个准中断
内存映射I / O结构
·数据存储区15
两种省电模式
·空闲模式:只有CPU时钟停止
停止模式:系统时钟停止
振荡源
·水晶,陶瓷作为系统时钟
·水晶/陶瓷:0.4 - 6.0 MHz的
·CPU时钟分频器电路(4,8,或64)
指令执行时间
·0.95,1.91,15.3μs在4.19兆赫
·0.67,1.33,10.7μs在6.0 MHz的
工作温度
· - 40°C至85°C。
工作电压范围
·1.8 V至5.5 V
封装类型
·30 SDIP,32 SOP



深圳市天泽恒电子
公司信息未核实
  • 所属城市:广东 深圳
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 朱丽兵
  • 电话:0755-23945832
  • 传真:0755-83552937
  • 手机:15019421063
  • QQ :QQ:412705633QQ:272581293
公司相关产品

供应POWER驱动电源贴片LNK302DN

信息内容:

产品说明: 产品亮点 成本有效的线性/帽滴管更换 •的成本和元件数量降压转换器解决方案 •完全集成的自动重启动短路和开放的 故障保护 - 节省了外围元件成本 •LNK302使用一个simplifi的编辑控制器没有自动重新启动 非常低的系统成本 •66 kHz的工作频率精确的电流限制 - 允许低成本 现成的,现成的1 mH电感达到120 mA的输出电流 •严格的公差和温度的变化可以忽略不计 •高击穿电压为700 V提供了极好的 输入浪涌承受能力 •频率调制技术极大地降低了EMI(〜10分贝) - 限度地减少EMI网络连接滤波器的成本 •高的热关断温度(+135°C) 更高的性能离散降压及 被动解决方案 •支持降压,降压 - 升压和佛罗里达州的反激式拓扑结构 •系统级热过载,输出短路电路和 控制环开路保护 •出色的线路和负载调节,即使有典型的 置信guration •高带宽提供快速的无过冲 •限流工作电压纹波 •通用输入电压范围内(85 VAC至265 VAC) •内置电流限制及迟滞热关断保护 •更高的效率比被动解决方案 •更高的功率因数比电容式方案 •完全的SMD生产 ...

详细内容>>

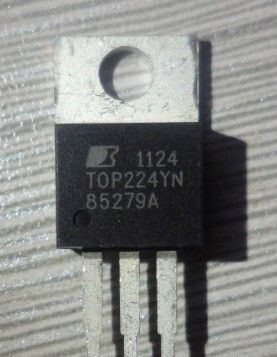

供应power直插驱动芯片TOP224YN
