供应厂家 代理 MPM316W型 压阻式液位传感器 陕西麦克
| 价 格： | 100.00 | |
| 型号/规格： | MPM316W | |
| 品牌/商标： | 麦克 |
MPM489W型 液位变送器 MDM3051LT型 液位变送器 MDM4951LT型 液位变送器 MPM4710型 记录式变送器
产品概述
MPM316W型压阻式液位传感器是将高可靠性、高精度的OEM表压压力敏感元件装入不锈钢壳体内构成，壳体端部的钢帽起保护压力敏感元件感压膜片的作用，也能使流体通畅地接触到感压膜片，防护电缆与壳体密封连接，电缆内有导气管，使传感器背压腔与电缆出口处的大气相通，确保了测量的精度。广泛应用于城市供排水、污水处理、水池、油池、油罐、水文地质、水库、河道、海洋等领域。
dzsc/19/2127/19212718.jpg
产品特点
•全不锈钢密封结构；
•投入测量方式；
•恒流源供电；
•激光调阻补偿零点和温度性能；
•选用固态压阻式压力传感器，高可靠性和高稳定性；
•电缆连接耐水、耐油。
性能参数
|
@1.5mADC，25℃ |
|
|
量程 |
1，2，5，10，20，50，100，200mH2O |
|
过压 |
2，3，7.5，15，30，70，150，300mH2O |
|
供电 |
1.5mADC |
|
零位 |
＜±2mVDC |
|
满量程输出 |
≥70mVDC或≥25mVDC(2mH2O以下) |
|
精度 |
±0.1%FS(最小)±0.25%FS(典型)±0.5%FS() |
|
长期稳定性 |
±0.3%FS/年 |
|
补偿温度 |
0℃～50℃ |
|
工作温度 |
-10℃～80℃ |
|
贮存温度 |
-40℃～100℃ |
|
零点温度系数 |
≤±0.02%FS/℃ |
|
满度温度系数 |
≤±0.02%FS/℃ |
|
外壳 |
不锈钢1Cr18Ni9Ti |
|
膜片 |
不锈钢316L |
|
O型密封圈 |
氟橡胶 |
|
电缆 |
Φ7.2mm聚乙烯专用电缆 |
|
响应时间(10%～90%) |
≤1毫秒 |
|
绝缘电阻 |
100MΩ，100VDC |
|
外壳防护等级 |
IP68 |
外形结构
(单位：mm)
dzsc/19/2127/19212718.gif
电气连接
|
导线颜色 |
连接 |
|
黑色 |
正输入(+IN) |
|
黄色 |
负输入(-IN) |
|
红色 |
正输出(+OUT) |
|
兰色 |
负输出(-OUT) |
|
白色 |
负输入(-IN) |
选型指南
|
MPM316W |
型压阻式液位传感器 |
|||
|
|
量程编码 |
测量范围 |
||
|
01 |
0～1mH2O |
|||
|
02 |
0～2mH2O |
|||
|
05 |
0～5mH2O |
|||
|
10 |
0～10mH2O |
|||
|
20 |
0～20mH2O |
|||
|
50 |
0～50mH2O |
|||
|
100 |
0～100mH2O |
|||
|
200 |
0～200mH2O |
|||
|
|
电缆长度(m) |
产品配套提供5m电缆，超过5m部分按长度加价。 |
||
|
|
代号 |
附加功能 |
||
|
F1 |
固定法兰 |
|||
|
|
|
|||
|
MPM316W |
05 |
10 |
F1 |
完整的型号规格 |
选型提示
注：F1固定法兰的尺寸及安装方法可参见MPM416W/WK/WRK型分体式液位变送器选型资料的相关内容。
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 于真
- 电话：0371-55183995
- 传真：0371-86610196
- 手机：13303813693
- QQ ：
供应 代理 MDM4951HP型 差压变送器 陕西麦克
信息内容：产品概述 本公司生产的MDM4951系列电容式压力、差压变送器品种齐全，自微差压至大差压，从低压力至高压力、压力、高静压差压，用户可按不同需要任意选用。接液材料除316L不锈钢外，还有哈氏C合金、蒙耐尔合金、钽、涂膜，可使用于各种腐蚀介质场合。 MDM4951系列变送器设计精巧，安装使用和调校都很方便简单，电气外壳采用二腔结构，即接线端子和放大器线路各占一腔，密闭性较好，具有防爆和全天候结构。放大器线路有反向极性保护， 防止因电源极性接错而损坏变送器。由于该变送器工作时的容积变化小于0.16cm3，因此不需为补偿容积变化而增加冷凝器或液位筒。 本公司生产的MDM4951系列压力、差压变送器， 可配指针式电流指示表0-100％作现场输出指示,也 可配数字显示器作现场输出指示，该显示器为3 1/2位LCD液晶显示,读数精度0.5％土1字。由于显示器中 的AD转换器、放大器、液晶片等均采用高质量器件， 因而精确高、耐用可靠。用户可根据自行的习惯从优选择。 dzsc/19/2127/19212719.jpg 产品特点 ．本公司生产的通用型MDM4951系列电容式压力、差压变送器有下列特点： ．品种齐全、精度...
供应输出 信号 MPM416WRK型 软铠装液位变送器 陕西麦克

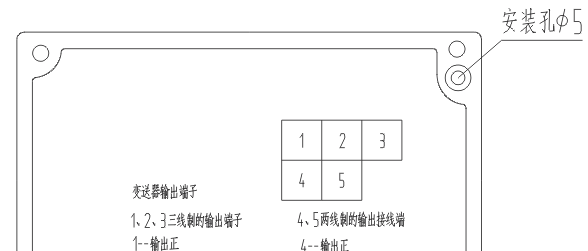

信息内容：产品详细说明 MPM4700型 液位变送器 MPM416W型 投入式液位变送器 MPM416WK型 铠装插入式液位变送器 MPM416WRK型 软铠装液位变送器 MPM316W型 压阻式液位传感器 MPM426W型 投入式液位变送器 MPM460W型 多功能智能液位变送控制器 MPM436W型 投入式液位变送器 MPM489W型 液位变送器 MDM3051LT型 液位变送器 MDM4951LT型 液位变送器 MPM4710型 记录式变送器 MPM416WRK型软铠装液位变送器由高性能扩散硅压阻式压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。 dzsc/19/2127/19212720.jpg 产品特点 •分体式结构，投入(插入)液体中的传感器部分为全密封不锈钢结构，电子线路壳体为铸铝结构件，安装于方便接线的地方，便于调校...
