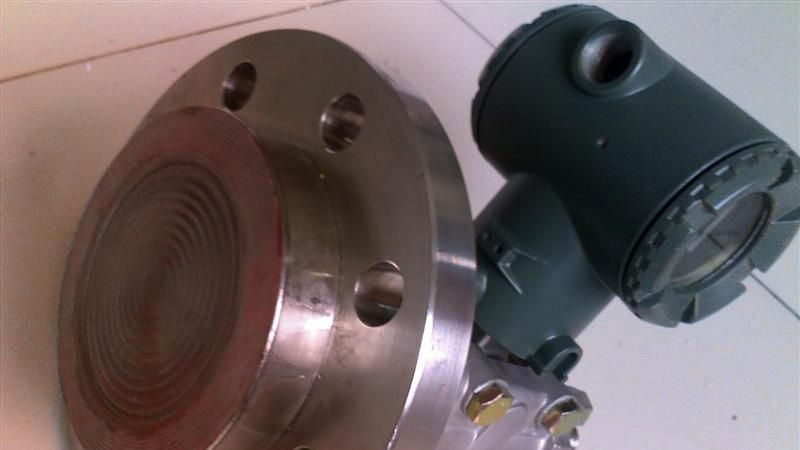

供应隔膜式插入型压力变送器
| 价 格： | 1.00 | |
| 型号/规格： | HX-3851 | |
| 品牌/商标： | 汇鑫 |
HX-3851\1851-118W型远传法兰压力变送器，差压变送器，为避免被测介质直接与变送器的隔膜离片接触提供了一种可靠的测量方法。模拟型，零点、量程迁移通过电位器调节,可选配M2和M3现场表头，法兰尺寸和毛细管长度可选。、
适用于下列工况：
1、需要将高温介质与变送器隔离。
2、测量介质对变送器敏感元件有腐蚀作用。
3、悬浮液体或高粘度介质。
4、被测介质由于环境或流程温度变化而固化或结晶。
5、更换被测介质需要严格净化测量头。
6、测量头必须保持清洁卫生。
7、密封压力容器液位测量。
量 程：0-40MPa
供电电源：24VDC
输出信号：4～20mA
精度等级：0.2级
隔膜式压力变送器
型号选择：
|
HX-3851\1851LT |
法兰式压力变送器 |
|
|
|
|
|
代码 |
量程范围KPa |
|
|
|
3 |
0-1.3～7.5 |
|
|
|
|
4 |
0-4-40 |
|
|
|
|
5 |
0-40～200 |
|
|
|
|
6 |
0-0.16～700 |
|
|
|
|
|
代码 |
输出 |
|
|
|
E |
4-20mA |
|
|
|
|
S |
智能式(HART协议） |
|
|
|
|
|
代码 |
公称直径尺寸(mm) |
插入筒长度(mm) |
高压侧隔膜片材料 |
|
A0 |
(3〞)80 |
平 |
316LSST |
|
|
A2 |
(3〞)80 |
50 |
316LSST |
|
|
A4 |
(3〞)80 |
100 |
316LSST |
|
|
A6 |
(3〞)80 |
150 |
316LSST |
|
|
B0 |
(4〞)100 |
平 |
316LSST |
|
|
B2 |
(4〞)100 |
50 |
316LSST |
|
|
B4 |
(4〞)100 |
100 |
316LSST |
|
|
B6 |
(4〞)100 |
150 |
316LSST |
|
|
C0 |
(3〞)80 |
平 |
哈氏C-276 |
|
|
C2 |
(3〞)80 |
50 |
哈氏C-276 |
|
|
C4 |
(3〞)80 |
100 |
哈氏C-276 |
|
|
C6 |
(3〞)80 |
150 |
哈氏C-276 |
|
|
D0 |
(4〞)100 |
平 |
哈氏C-276 |
|
|
D2 |
(4〞)100 |
50 |
哈氏C-276 |
|
|
D4 |
(4〞)100 |
100 |
哈氏C-276 |
|
|
D6 |
(4〞)100 |
150 |
哈氏C-276 |
|
|
E0 |
(3〞)80 |
平 |
钽 |
|
|
F0 |
(4〞)100 |
平 |
钽 |
|
|
|
代码 |
安装法兰 |
|
|
|
A |
3〞150lb |
|
|
|
|
B |
4〞150lb |
|
|
|
|
C |
3〞300lb |
|
|
|
|
D |
4〞300lb |
|
|
|
|
|
代码 |
结 构 材 料 |
|
|
|
法兰和接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
|
|
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
|
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
|
|
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
|
|
25 |
316不锈钢 |
316不锈钢 |
钽 |
|
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|
|
35 |
哈氏合金C |
哈氏合金C |
钽 |
|
|
|
代码 |
选项 |
|
|
|
M1 |
0-100%线性指示表 |
|
|
|
|
M2 |
LCD显示表 |
|
|
|
|
M3 |
LCD显示表 |
|
|
|
|
B1 |
管装弯支架 |
|
|
|
|
B2 |
板装弯支架 |
|
|
|
|
B3 |
管装平支架 |
|
|
|
|
D1 |
侧面泄放阀在压力室上部 |
|
|
|
|
D2 |
侧面泄放阀在压力室下部 |
|
|
|
|
不注 |
1/2NPT锥管螺纹接头 |
|
|
|
|
C2 |
丁字形螺纹接头M20×1.5，带后部焊接Ф14 |
|
|
|
|
d |
隔爆型dⅡBT4 |
|
|
|
|
i |
本安型iaⅡCT6 |
|
|
|
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王俊
- 电话：0517-86980581
- 传真：0517-86996381
- 手机：15189527465
- QQ ：
供应隔膜式远传型压力变送器
信息内容：隔膜式远传型压力变送器 简介： 远传法兰隔膜压力变送器，它融合了国内外先进技术，结合国内需求企业的生产特点研发出来的，采用了与介质大面积接触的法兰隔膜式电容压力传感器。避免被测介质直接与变送器隔离膜片接触提供了一种可靠的测量方法，由于隔离膜片大面积接触介质，所以适用于密闭场合；尤其是粘稠或浆状介质和强腐蚀性液体，或富含颗粒类介质的测量。不易堵塞，便于清洗。有平法兰和插入法兰供选择，对于一般粘性的介质用平法兰压力变送器，对粘性大、易沉淀和悬浮的介质要用插入法兰压力变送器，法兰尺寸可根据用户要求特殊企业可以定制法兰。 特点: HX-3851\1851-118W型远传法兰压力变送器，差压变送器，为避免被测介质直接与变送器的隔膜离片接触提供了一种可靠的测量方法。模拟型，零点、量程迁移通过电位器调节,可选配M2和M3现场表头，法兰尺寸和毛细管长度可选。、 适用于下列工况： 1、需要将高温介质与变送器隔离。 2、测量介质对变送器敏感元件有腐蚀作用。 3、悬浮液体或高粘度介质。 4、被测介质由于环境或流程温度变化而固化或结晶。 5、更换被测介质需要严格净...
供应隔膜式压力变送器
信息内容：隔膜式法兰安装压力变送器 简介： 法兰式压力变送器被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。法兰式压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。压力变送器和压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。 A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。 微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，，传感器微调等运算，以及诊断和数字通信。 本微处理器中有16字节程序的RAM，并有三个16位计数器，其中之一执行A /D转换。 D/A转换器把微处理器来的并经校正过的数字信号微调数据，这些数据可用变送器软件修改。数据贮存在EEPROM内，即使断电也保存完整。 数字通信线路为变送器提供一个与外部设备(如205型智能通信器或采用HART协议的...
