金属膜电阻 1/6W 1% 390R 2.4R 510R 910R 1K 1.2K 1.3K 1.5K 1.8K 560R 680R 750R 820R
| 价 格： | 面议 | |
| 型号/规格： | 金属膜电阻 1/6W 1% 390R 2.4R 510R 910R 1K 1.2K 1.3K 1.5K 1.8K 560R 680R 750R 820R | |
| 品牌/商标： | PANASONIC（松下） | |
| 环保类别： | 无铅环保型 | |
| 产品主要用途： | 工业电子电气设备 | |
| 功率分类： | 小功率（＜1W） | |
| 精度类别： | 高精度型（≤1%） | |
| 外形结构特征： | 圆柱体型 | |
| 引出线类型： | 同向引出 | |
| 包装形式： | 散装 |
插件式功率电阻(TO20系列):
产品规格说明PDF文件
http://www.52rd.com/Blog/Detail_RD.Blog_mhfs2012_55399.html
产品特性：
在25°C -20瓦的情况下温度散热器安装；
TO-220风格功率封装；
为保护和容易安装采用塑壳设计；
电气特性孤立；
无感设计；
产品参数：
规格尺寸：TO220；
阻值范围：0.1Ω~10MΩ （0.1ohm~10Mohm）；
精度：±0.5%、1%、5%、10%；
功率：20W；
温漂系数 (TCR) ：50ppm、100ppm、200ppm、300ppm℃；
使用温度范围：-55°c -- +155°c。
（注：Viking能够按客户的要求制造需求的尺寸和阻值）
主要应用：
高速开关电源
缓冲电路
脉冲发生器中的负载电阻
电压调节
甚高频放大器
|
本参数： |
|||||||||||||||||||||
|
|
||||||||||||||||||||
|
|||||||||||||||||||||
这里的M型，指的是电阻的弯折方式，就是如图这样弯折。这个功率与M型弯折时的尺寸对照表很容易看懂。
这种卧式直插电阻的封装形式为AXIAL-xx（比如AXIAL-0.3），这里的0.3是焊盘中心距，单位是英寸，1英寸是25.4mm。
所以，0.3英寸=7.6mm 0.4英寸=10.2mm 0.5英寸=12.7mm 0.6英寸=15.2mm
0.7英寸=17.8mm 0.8英寸=20.3mm 0.9英寸=22.9mm 1.0英寸=25.4mm
结论：所以根据上面的表和那几个英寸与毫米的对应算式。不同功率的直插电阻对应的封装应该是这样的：
1/8W ----AXIAL-0.3
1/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话）
1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话）
1W ----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话）
2W ----AXIAL-0.8
3W ----AXIAL-1.0
5W ----AXIAL-1.2
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 洪先生
- 电话：0755-83238676
- 传真：0755-83238676
- 手机：13534005447
- QQ ：
碳膜电阻 1/6W 5% 390R 2.4R 510R 910R 1K 1.2K 1.3K 1.5K 1.8K 560R 680R 750R 820R
信息内容：这里的M型，指的是电阻的弯折方式，就是如图这样弯折。这个功率与M型弯折时的尺寸对照表很容易看懂。 这种卧式直插电阻的封装形式为AXIAL-xx（比如AXIAL-0.3），这里的0.3是焊盘中心距，单位是英寸，1英寸是25.4mm。 所以，0.3英寸=7.6mm 0.4英寸=10.2mm 0.5英寸=12.7mm 0.6英寸=15.2mm 0.7英寸=17.8mm 0.8英寸=20.3mm 0.9英寸=22.9mm 1.0英寸=25.4mm 结论：所以根据上面的表和那几个英寸与毫米的对应算式。不同功率的直插电阻对应的封装应该是这样的： 1/8W ----AXIAL-0.3 1/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话） 1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话） 1W ----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话） 2W ----AXIAL-0.8 3W ----AXIAL-1.0 5W ----AXIAL-1.2

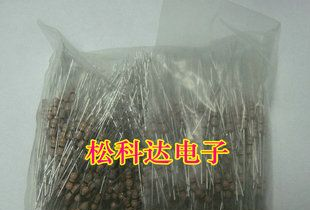

碳膜电阻 1/6W 5% 150R 91R 36R 39R 43R 180R 330R 12R 360R 200R 120R 220R 300R
