饱和蒸汽流量计，高温流量计，一体化涡街流量计
| 价 格： | 100.00 | |
| 型号/规格： | SPR-LUG | |
| 品牌/商标： | 苏普锐 |
SPR-LUG饱和蒸汽流量计是基于卡门涡街原理而研制成功的一种具有国际先进水平的新型流量计。由于它具有其它流量计不可兼得的优点，自七十年代以来得到了迅速发展，据有关资料显示，现在日本，欧美等发达国家使用涡街流量计的比例大幅度上升，已广泛应用于各个领域。将在未来流量仪表中占主导地位，是孔板流量计最理想的替代产品。
SPR-LUG饱和蒸汽流量计适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量。
特点
★结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
★ 安装简单，维护十分方便。
★ 检测传感器不直接接触被测介质，性能稳定，寿命长。
★ 输出是与流量成正比的脉冲信号，无零点漂移，精度高。
★ 测量范围宽，量程比可达
★压力损失较小，运行费用低，更具节能意义。
★ 在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与漩涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
★应用范围广，蒸汽、气体、液体的流量均可测量.
饱和蒸汽流量计工作原理
在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡（如下图所示），这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关，可用下式表示: f=St·v/d
式中: f-卡门涡街的释放频率
St-系数（称为斯特罗哈数）
v-流速
d-柱状物的宽度
卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。
斯特罗哈数是涡街流量计的重要系数。在曲线的St≈0.17的平直部分，旋涡的释放频率与流速成正比，所以检出频率f就可求得流速v，由v求出体积流量。
LUGB系列涡街流量传感器的旋涡释放频率是由旋涡交替地作用于检测传感器（探头）上的应力通过在它内部的压电元件来检出的。
电路构成
电荷转换器
从压电元件输出的交变电荷经电荷转换成与电荷量成比例的电压。
交流放大器、低通滤波器
在这里进行信号放大和消除噪声。电荷转换器的输出波形，当测量流体在低流速时，管道振动等的高频噪声形成迭加波形
产品选型：
规格代码说明
饱和蒸汽流量计产品选型
| 代号 | 通径 | 流量范围㎡/h | ||||||
| SPRLU-25 | DN25 | 1~10(液体) | 25~60（气体） | 蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计 | ||||
| SPRLU-32 | DN32 | 1.5~18(液体) | 15~150（气体） | |||||
| SPRLU-40 | DN40 | 2.2~27(液体) | 22.6~150（气体） | |||||
| SPRLU-50 | DN50 | 4~55(液体) | 35~350（气体） | |||||
| SPRLU-80 | DN80 | 9~135(液体) | 90~900（气体） | |||||
| SPRLU-100 | DN100 | 14~200(液体) | 140~1400（气体） | |||||
| SPRLU-150 | DN150 | 32~480(液体) | 300~3000（气体） | |||||
| SPRLU-200 | DN200 | 56~800(液体) | 550~5500（气体） | |||||
| 代号 | 功能1 | |||||||
| N | 无温压补偿 | |||||||
| Y | 有温压补偿 | |||||||
| 代号 | 输出型号 | |||||||
| F1 | 4-20mA输出（二线制） | |||||||
| F2 | 4-20mA输出（三线制） | |||||||
| F3 | RS485通讯接口 | |||||||
| 代号 | 被测介质 | |||||||
| J1 | 液体 | |||||||
| J2 | 气体 | |||||||
| J3 | 蒸汽 | |||||||
| 代号 | 连接方式 | |||||||
| L1 | 法兰卡装式 | |||||||
| L2 | 法兰连接式 | |||||||
| 代号 | 功能2 | |||||||
| E1 | 1.0级 | |||||||
| E2 | 1.5级 | |||||||
| T1 | 常温 | |||||||
| T2 | 高温 | |||||||
| T3 | 蒸汽 | |||||||
| P1 | 1.6MPa | |||||||
| P2 | 2.5MPa | |||||||
| P3 | 4.0MPa | |||||||
| D1 | 内部3.6V供电 | |||||||
| D2 | DC24V供电 | |||||||
| B1 | 不锈钢 | |||||||
| B2 | 碳 | |||||||
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王明林
- 电话：0517-86896663
- 传真：0517-86886669
- 手机：13901404586
- QQ ：
标准喷嘴流量计，定制喷嘴流量计，焊接式喷嘴
信息内容：产品描述 标准喷嘴流量计亦称ISA1932喷嘴，具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度等特点，适用于电厂高温高压蒸汽热网管道流速高的流体流量测量。标准喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。 标准喷嘴流量计的适用范围 1、 公称直径：50mm≤DN≤500mm 2、 公称压力：PN≤32MPa 3、 孔径比：0.30≤β≤0.8 4、 雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤10 7 0.44≤β≤0.8时，20000≤ReD≤10 7 5、精度：１级 标准喷嘴流量计的结构形式 标准喷嘴流量计由垂直于轴线的入口平面部分Ａ、圆弧形曲面Ｂ和Ｃ所构成的入口收缩部分、圆筒形喉部Ｅ和为防止边缘损伤所需的保护槽Ｆ组成，其取压方式上游采用角接取压，下游可按角接取压设置，也可设置与较远的下游处。喷嘴总长度： 具体外形结构见图
标准孔板流量计,孔板流量计,孔板流量计生产

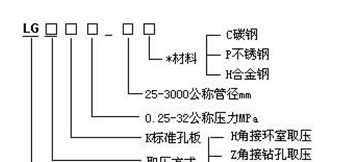

信息内容：产品描述 标准孔板流量计可用于测量管道中液体、气体、蒸汽的流量,标准孔板流量计是按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。标准孔板流量计可以采用角接取压（包括环室取压）、法兰取压或D-D/2取压三种取压方式。按国标规定进行设计、制造和检定标准孔板无需实流标定，精度高，结构简单，制造成本低,但压力损失较大。标准孔板广泛用于石油、化工、冶金、电力等行业。是迄今为止应用最多的一种流量计。 dzsc/19/2086/19208654.jpg 标准孔板流量计适用范围 1、 公称直径：50mm≤DN≤1200mm（超出此范围属非标准节流装置） 2、 公称压力：PN≤16MPa 3、 孔径比：0.20≤β≤0.75 4、 雷诺数范围：当0.20≤β≤0.45时 5000≤ReD 当0.45≤β≤0.75时 10000≤ReD 5、 精度：１级 标准孔板流量计结构形式 1、法兰取压、角接取压、D-D/2取压方式分别见图1、图2、图3 dzsc/19/2086/19208654.jpg dzsc/19/2086/19208654.jpg dzsc/19/2086/19208654.jpg 2、整体式焊接结构见图4 dzsc/19/2086/19208654.jpg 标准孔板流量计选型： ...
