楔形流量计,节流装置
| 价 格： | 100.00 | |
| 型号/规格： | SPR-XX | |
| 品牌/商标： | 苏普锐 |
楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计，其检测件是一个V字形楔块（又称楔形节流件），它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。
楔形流量计特点
1,重复性好、度高，经标定的楔形流量计，精度达0.5 级。
2,具有自清洁能力，无滞流区。
3,耐磨损、寿命长、可靠性高。
4,压损比孔板小。
5,一体型结构，现场安装无需安装导压管路，直接与管道进行螺纹或法兰连接。施工省时省力，维护方便。
楔形流量计概述:
楔形流量计是一块Ｖ型节流件，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游产生滞流。楔形流量计可用于粘滞性液体的流量测量，黏度可高达500mPa•S，如燃油、渣油、重油、亦可用于含悬浮颗粒的液固混合物，如浆状流体、污水等的流量测量，还可用于气体、蒸汽之类介质的流量测量。
楔形流量计参数指标:
1、 公称直径：25mm≤DN≤500mm
2、 雷诺数范围：ReD可达300，可达106以上
3、 公称压力：PN≤10MPa
4、 工作温度：t≤350℃
5、 精度：1级
流量方程：
楔形流量计一般与带远传瞙盒的差压变送器配套成一体，被测介质与引压管线及变送器隔离，因此可以用于脏污介质的测量。结构见下图：
dzsc/19/2086/19208647.jpg
安装要求
楔形流量计上游侧最短直管段见下表：
dzsc/19/2086/19208647.jpg
金湖苏普锐电子设备有限公司
电话：0517-86896663
手机：13901404586
QQ:171471516
网址：www.0517spr.com
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王明林
- 电话：0517-86896663
- 传真：0517-86886669
- 手机：13901404586
- QQ ：
插入式涡街流量计,大口径涡街流量计，定做流量计

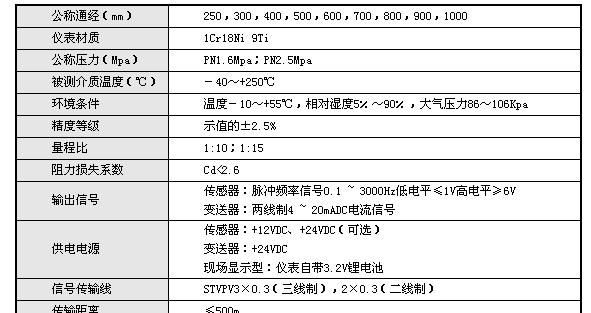

信息内容：插入式涡街流量计广泛应用于各行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。 防爆型插入式涡街流量计符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。 插入式涡街流量计工作原理： 按国际标准化组织IS07145（在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法），采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。 插入式涡街流量计特点： 可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m) · 采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。 ·压力损失小，量程范围宽，范围度达1:25。 ·无可动部件，长期稳定，结构简单便于安装和维护。 ·可测介质温度达+250℃。 插入式涡街流量计技术参数 dzsc/19/2086/19208648.jpg
