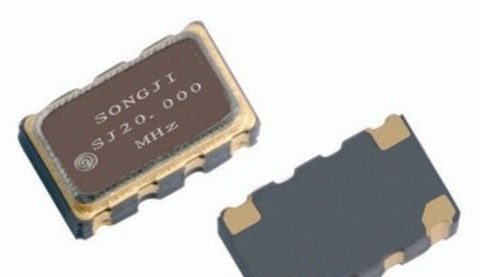

有源晶振详情
　　额定频范围　： 3.000 MHz ～ 100.000 MHz
　　储存温度： -40℃ to +125℃
　　工作温度： -40℃ to +85℃
　　激励功率： 200 μW Max. 推荐: 1 μW ～ 100 μW
　　频率公差 （标准）： ±10 × 10-6
　　频率温度特征（标准）： ±10 × 10- 6/-20 °C～　+75 °C
　　负载电容： 7 pF ～ ∞.
　　串联电阻（ESR）： -40℃ ～ +80℃, DL=100 μW
　　频率老化： ±1 × 10-6 / year Max. *2 ±5 × 10-6 / year Max.
　　认识有源晶振
　　有4只引脚是一个完整的振荡器，里面除了石英晶体外，还有晶体管和阻容元件。有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，价格相对较高。
　　对于时序要求敏感的应用，还是有源的晶振好，因此可以选用比较精密的晶振，甚至是的温度补偿晶振。有些DSP内部没有起振电路，只能使用有源的晶振，如TI的6000系列等。有源晶振相比于无源晶体通常体积较大，但现在许多有源晶振是表贴的，体积和晶体相当，有的甚至比许多晶体还要小。
　　有源晶振用法
　　有源晶振型号众多，而且每一种型号的引脚定义都有所不同，接法也不同，下面我介绍一下有源晶振引脚识别，以方便大家：有个点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。
　　有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。
　　有源晶振是用石英晶体组成的，石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。当外加交变电压的频率与晶片的固有频率（由晶片的尺寸和形状决定）相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。
