ZP系列普通圆形电连接器
| 价 格： | 1.00 | |
| 品牌/型号： | 军品 | |
| 是否提供加工定制： | 是 | |
| 应用范围： | 航空 | |
| 种类： | 插头/插座 | |
| 形状： | 圆形 | |
| 特性： | 防潮 | |
| 接触件材质： | 镀金 | |
| 接口类型： | DIN大/中/小 | |
| 支持卡数： | 单卡 | |
| 读卡类型： | mini SD | |
| 制作工艺： | 与导线连接形式焊接、螺钉紧固 | |
| 工作频率： | 高频MHz | |
| 绝缘体材质： | ~ | |
| 芯数： | 15,45 | |
| 针数： | ~ | |
| 线长： | ~（mm） |
- 工作电压：≤850V(шP、CшP);≤700V(2PT)
额定电流 ф1.5ф2.5ф3.5ф5.5ф9 10A 25A 50A 100A 200A 接触电阻： ф1.5ф 2.5ф3.5ф5.5ф9 2.5mΩ 1mΩ 0.5mΩ 0.3mΩ 0.15mΩ
- 环境温度：-60℃～＋60℃(щP、CщP)-60℃～＋150℃(2PT-A-T)
- 振动加速度：30g(щP、CщP,5～2000Hz)10g(2PTA,10～200Hz;2PTT,10-1000Hz)
- 冲击加速度：一次500g,多次35g(Шp)
- 工作寿命：500次插拔，1000小时
- 保管期：15年
- 技术条件：щP CщP-ГEO.364.107TyшPГCшPГ-ГEO.364.108Ty2PTГ-ГEO.364.120Ty
- 技术条件：Q/3E 2007-2003

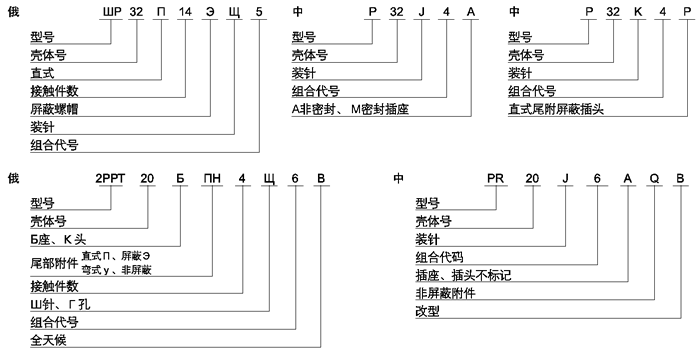

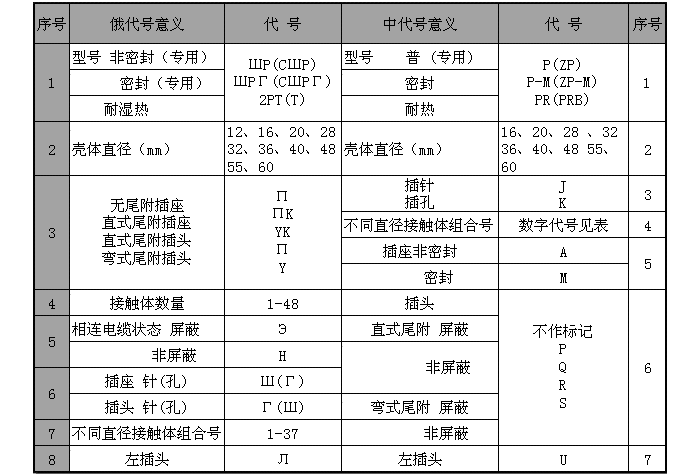

三、标记说明：
- 注：固定端：——安装在仪器上；自由端——连接在电缆上。

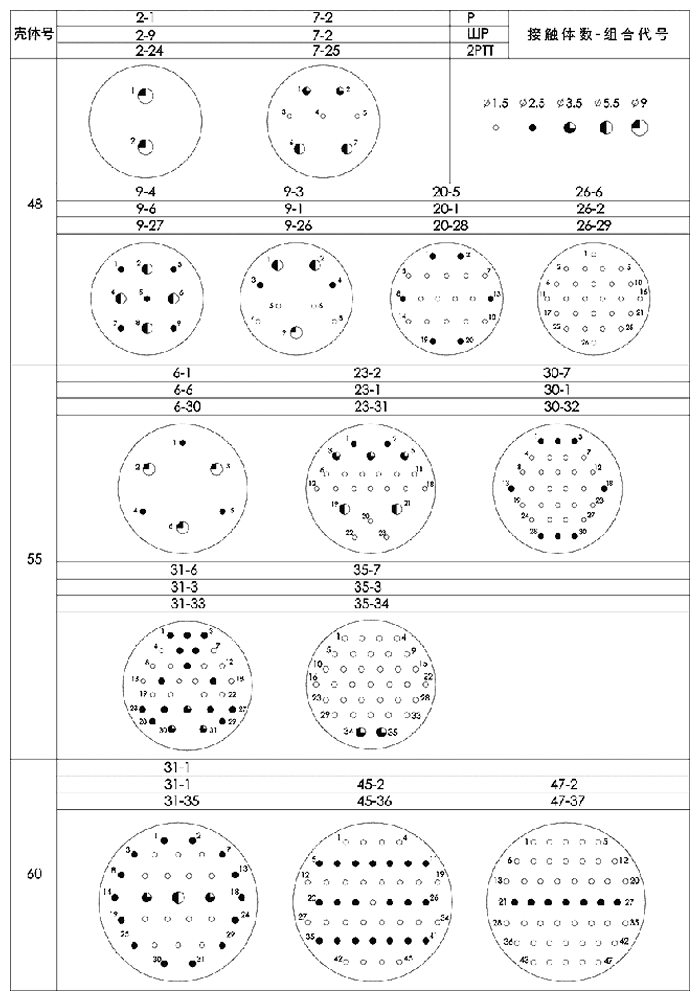

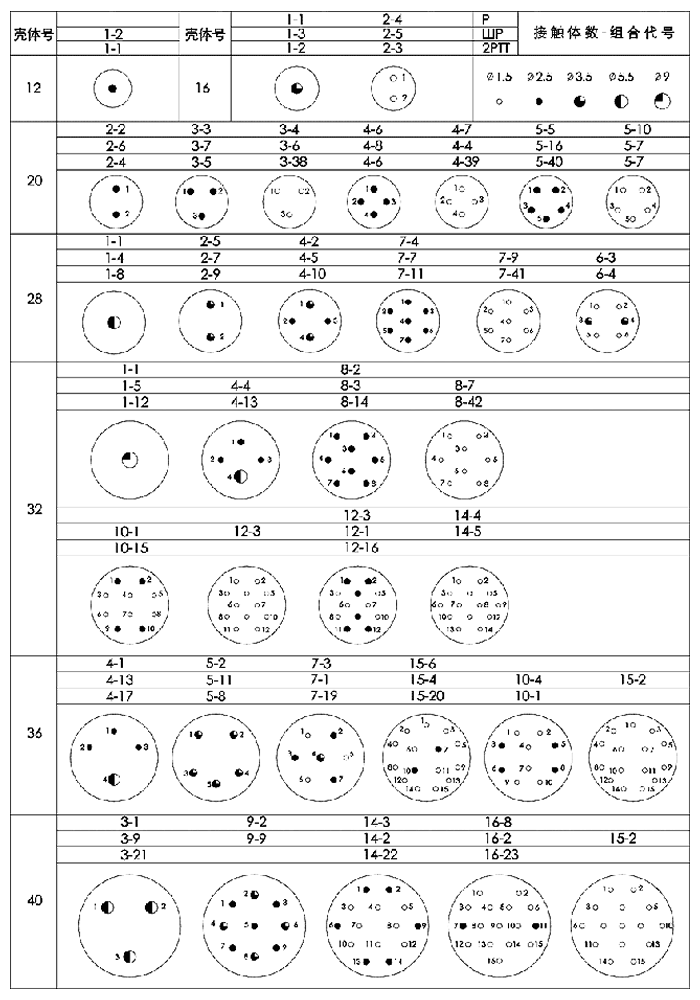

四、绝缘体孔位排列：(从插孔绝缘体插配面看)
一、产品简介：
普通圆形电连接器为标准型电连接器,有密封、非密封类型。连接器一般由固定在仪器上的部分(插座)和固定在电缆上的部分(插头)组成、借助于联接螺帽连接。
国产化型号:P(шP),ZP(CшP),PR-B(2PTT)
五、连接器外形及安装尺寸(mm)：
1.插座：

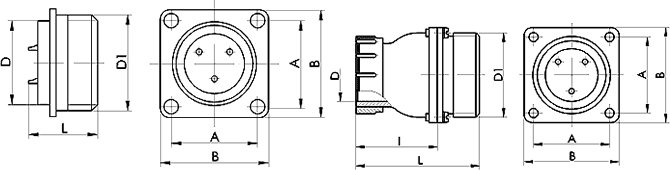

- ЩP、ＣЩＰ、２ＰＴ不带尾附件的插座 ЩP、ＣЩＰ、２ＰＴ带直式尾附件的插座
.gif )

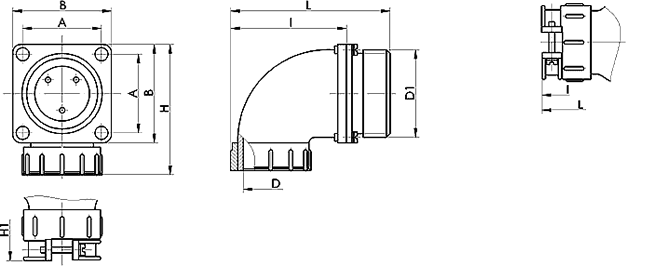

- ЩP、ＣЩＰ、２ＰＴ带弯式尾附件的插座

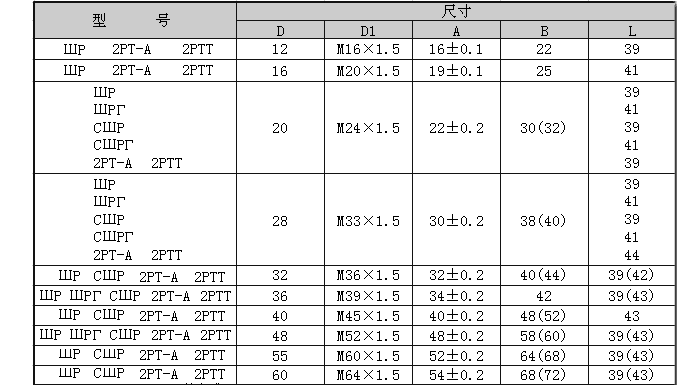

- 不带尾附的插座尺寸:

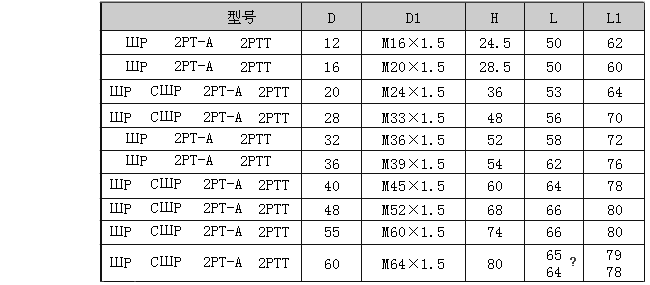

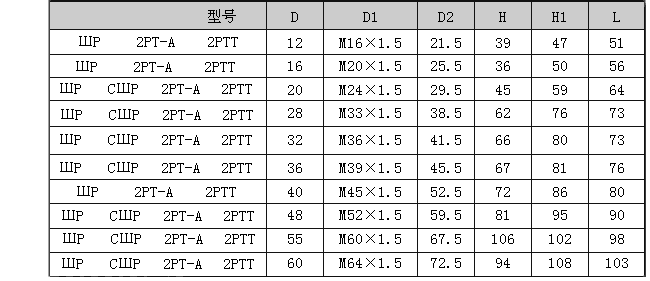

- 带直式尾附的插座尺寸:

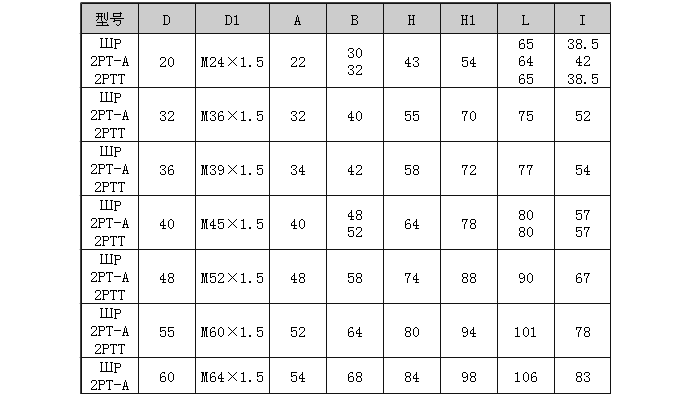

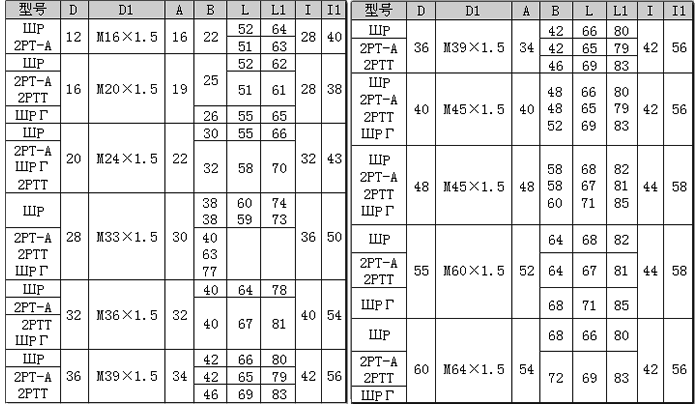

- 带弯式尾附的插座尺寸：
2、插头

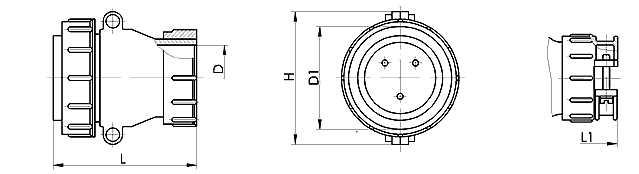

- 带直式尾附插头：

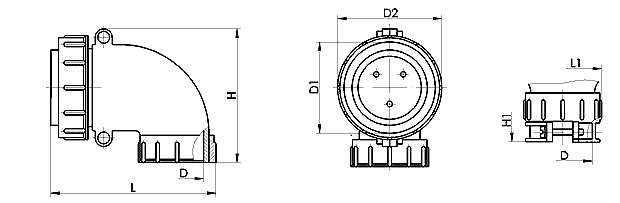

- 带弯式尾附插头：
