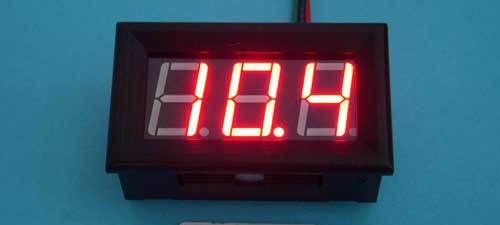

BT3603R-BL最小汽车面板电池指示数显电压表
| 价 格： | 15.00 | |
| 品牌/型号： | BT3603R-BL | |
| 结构形式： | 平面片状 | |
| 特性类别： | 碳膜电阻器 | |
| 引线类型： | 无引线 | |
| 用途类型： | 通用电阻器 | |
| 制作工艺类型： | 普通线绕 |
电压表参数
| 显示尺寸 | 34mm ×24mm×17.5mm | 刷新速度 | 约300mS/次 |
| 安装尺寸 | 30mm×21mm | 输入 | DC0V |
| 供电电压 | DC3.3-10v或7-30v | 输入 | DC99.9V |
| 测量电压 | 1v 10v 30v 100v | 测量精度 | 0.1 |
| 显示颜色 | 红 绿 蓝 黄 黄绿 | 过载能力 | 4倍量程 |
| 显示方式 | 三位0.36″LED数码管 | 工作温度 | -40℃—85℃ |
| 输入极性 | 直流电压 | 输入阻抗 | 约100Kohm |
|
图片赏析
dzsc/19/2044/19204406.jpg
dzsc/19/2044/19204406.jpg
dzsc/19/2044/19204406.jpg
dzsc/19/2044/19204406.jpg
dzsc/19/2044/19204406.jpg
dzsc/19/2044/19204406.jpg
dzsc/19/2044/19204406.jpg
dzsc/19/2044/19204406.jpg
dzsc/19/2044/19204406.jpg
dzsc/19/2044/19204406.jpg
dzsc/19/2044/19204406.jpg
dzsc/19/2044/19204406.jpg
dzsc/19/2044/19204406.jpg
?- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王伟
- 电话：010-82899821
- 传真：010-82899821
- 手机：
- QQ ：

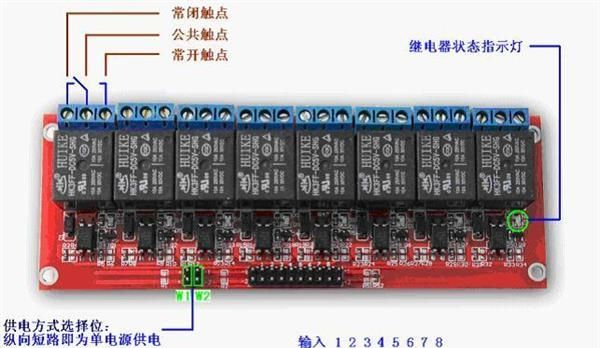

8路继电器控制板
信息内容：8路带隔离继电器控制板 产品图片 dzsc/19/2069/19206925.jpgdzsc/19/2069/19206925.jpg 产品特点： 1、 采用台湾汇科继电器，触点容量：交流250V/10A;直流30V/10A 2、 继电器5V、12V、24V可选，默认5V 3、 高电平或低电平触发方式可选 4、 双电源供电，可通过跳线帽改为单电源 5、 每路均采用光耦隔离，安全可靠 6、 每路都有常开及常闭触点 7、 每路LED状态指示，继电器吸合即点亮 8、 每路附带续流二极管，释放继电器感应电压，保护前级电路 9、每路可选TVS（瞬态抑制二极管），可根据客户应用需求焊接，默认不焊接 10、标准2.54间距双排针接口 供电： 产品支持双电源，达到信号与继电器驱动隔离的目的，安全稳定 当控制电压与继电器控制电压一致时，可通过跳线帽将两电源短路，使用单电源供电 电源一：信号电源(3-24V) 电源二：继电器驱动电源，与使用继电器相关，如5V继电器必须使用5V供电触发方式： 高电平触发指的是信号输入端与地之间有电压(3-24V)的触发方式，可以理解为信号输入端与信号电源正极短路触发的一种方式 低电平触发指的是信号输入端与地之间的电压为0V的触发方式，可以理解为信号输入端与信号电源负极短路触发的一种方式 端子定义 dzsc/19/2069/19...
超小数显电压表 数字电压表 蓄电池电量显示
信息内容：
电压表参数 外壳尺寸长宽深44mm ×26mm×21mm 刷新速度约300mS/次 PCB尺寸35mm×16mm 输入DC0V 供电电压 DC3.3-10v / DC4.5-30v 输入DC99.9V 测量电压1v 10v 20v 30v 100v 200v 测量精度0.1%（ /-1个字） 显示颜色红 绿 蓝 黄 黄绿 过载能力4倍量程 显示方式三位0.36″LED数码管 工作温度-40℃—85℃ 输入极性直流电压 输入阻抗约100Kohm电压表特点体积超小 与SIM卡相仿数码管为高亮显示采用进口原装单片机设计，有软件滤波功能，数字不会抖动采用全自动SMD工艺制造，工艺精湛自带两级稳压芯片，输入电压宽：7-30V，工作稳定自带防反接保护，接反不会烧，超量程时显示0三线制：0-200v 二线制：7-30v三线优势：供电稳定，数码管亮度均匀，安全不发热用于监测汽车、电瓶车、摩托车电瓶电压，方便接入，及时掌握电瓶电量电压表尺寸裸板尺寸：最小三位：长宽厚23×14×9mm0.36三位：长宽厚22.5×14×9mm0.36四位：长宽厚30×14×9mm0.40三位：长宽厚30×16×9mm0.56三位：长宽厚38×19×9mm0.56四位：长宽厚50×19×9mm外壳尺寸：0.36三位壳子尺寸：长...
