概述:
固体放电管(半导体放电管)是基于可控硅的原理和结构的一种二端负阻器件,用于保护敏感易损的集成电路,使之免遭雷电和突波的冲击而造成的损坏。它采用了先进的离子注入技术,具有导通、快速响应、浪涌吸收组能力强、可靠性高等特点;广泛应用于通讯交换设备中的程控交换机、电话机、传真机、配线架、XDSL、通讯接口、通讯发射设备等一切需要防雷保护的领域,以保护其内部的IC免受瞬间过电压的冲击和破坏。在当今世界微电子及通讯设备高速发展的今天,固态放电管已成为世界通讯设备的器件。
产品特性:
1、浪涌吸收能力:10/700uS:3KV
2、封装形式:标准SMA封装(DO-214AC)
3、环保要求:符合RoHS、Reach等环保要求;
4、产品优点:可靠性高,导通、快速响应、耐压高,漏电流低
5、包装方式:盘装 5000PCS/盘
产品常规电性参数表:
Part Number | Marking | VDRM (V) | VS(V) | VT(v) | IDRM(uA) | IS(mA) | IT(A) | IH(mA) | Co(pF) |
P0300TA | P03A | 25 | 40 | 4 | 5 | 800 | 2.2 | 50 | 70 |
SERIES |
2/10uS
Amps |
8/20uS
Amps |
10/160uS
Amps |
10/560uS
Amps |
10/1000uS
Amps |
ITSM Amps | di/dt A/us | dv/dt V/us |
PxxxxTA | 150 | 150 | 100 | 50 | 50 | 20 | 500 | 2000 |
概述: 固体放电管(半导体放电管)是基于可控硅的原理和结构的一种二端负阻器件,用于保护敏感易损的集成电路,使之免遭雷电和突波的冲击而造成的损坏。它采用了先进的离子注入技术,具有精确导通、快速响应、浪涌吸收组能力强、可靠性高等特点;广泛应用于通讯交换设备中的程控交换机、电话机、传真机、配线架、XDSL、通讯接口、通讯发射设备等一切需要防雷保护的领域,以保护其内部的IC免受瞬间过电压的冲击和破坏。在当今世界微电子及通讯设备高速发展的今天,固态放电管已成为世界通讯设备的器件。 产品特性: 1、浪涌吸收能力:10/700uS:4KV 2、封装形式:标准SMB封装(DO-214AA) 3、环保要求:符合RoHS、Reach等环保要求; 4、产品优点:可靠性高,精确导通、快速响应、耐压高,漏电流低 5、包装方式:盘装 2500PCS/盘 产品常规电性参数表: Part Number Marking VDRM (V) VS(V) VT(v) IDRM(uA) ...

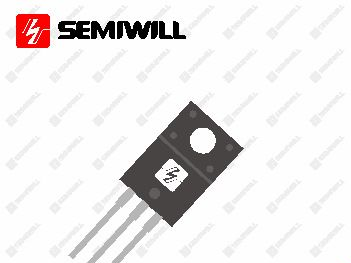

BTA20-BTB20-600CW-BW系列双向可控硅 概述 可控硅,是可控硅整流元件的简称,是一种具有三个PN 结的四层结构的大功率半导体器件,亦称为晶闸管。具有体积小、结构相对简单、功能强等特点,是比较常用的半导体器件之一。该器件被广泛应用于各种电子设备和电子产品中,多用来作可控整流、逆变、变频、调压、无触点开关等。家用电器中的调光灯、调速风扇、空调机、电视机、电冰箱、洗衣机、照相机、组合音响、声光电路、定时控制器、玩具装置、无线电遥控、摄像机及工业控制等都大量使用了可控硅器件。 产品特性 • 双面台面结构; • P型对通扩散隔离; • 台面玻璃钝化工艺; • 电压稳定可靠,耐电流冲击能力强; • T0-220F、TO-220型塑料封装; ...
