供应石英晶体振荡器DIP20.8*13.2 OCXO
| 价 格： | 300.00 | |
| 型号/规格： | 20.8*13.2 | |
| 品牌/商标： | 石英晶体振荡器 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 主要用途： | 精密电子仪器仪表 |
| 品牌 | 石英晶体振荡器 | 型号 | 石英晶体振荡器DIP20.8*13.2 OCXO |
| 种类 | 振荡器 | 标称频率 | DIP1~100MHZ OCXO（MHz） |
| 调整频差 | 10（ppm） | 温度频差 | 10（MHz） |
| 总频差 | 10（ppm） | 负载电容 | 10（pF） |
| 负载谐振电阻 | 10（Ω） | 激励电平 | 10（mW） |
| 基准温度 | 10（℃） | 插入损耗 | 10（dB） |
| 阻带衰减 | 10（dB） | 输入阻抗 | 10（kΩ） |
| 输出阻抗 | 10（kΩ） |
|
指 标 名 称 |
参 数 值 |
条 件 |
|
|
标 称 频 率 |
12.80，10.00MHz |
|
|
|
频 率 稳 定 度 |
温度稳定度 |
≤±1×10-7 |
0℃～+70℃相对于25℃ |
|
日老化率 |
≤±5×10-9 |
30天后 |
|
|
年老化率 |
≤±5×10-7 |
|
|
|
短期稳定度 |
≤1×10-10/S |
|
|
|
日波动 |
≤±4×10-8 |
温度变化±3℃ |
|
|
开机特性 |
≤±1×10-7 |
|
|
|
电压特性 |
≤±2×10-8 |
电源电压变化±5% |
|
|
总稳定度 |
≤±4×10-6 |
20年内，全部环境条件 |
|
|
相噪 |
≤-135dBc/Hz |
@1KHz |
|
|
电调 |
压控电压范围 |
——— |
|
|
频率牵引范围 |
——— |
|
|
|
手调 |
频率准确度 |
≤±1×10-7 |
出厂时校准，@25℃ |
|
≤±3×10-7 |
90天内，开机30分钟、@25℃ |
||
|
输出 |
波形 |
方波 |
|
|
电平 |
TTL/HCMOS |
负载10PF |
|
|
占空比 |
45%～55% |
|
|
|
上升沿/下降沿 |
≤6ns |
10%～90% |
|
|
电源 |
供电电压 |
+3.3×(1±5%)V |
|
|
加热时间 |
≤5min |
@25℃ |
|
|
启动电流 |
≤750mA |
@25℃ |
|
|
工作电流 |
≤400mA |
@25℃ |
|
|
其它 指标 |
储藏温度 |
-55℃～+90℃ |
|
|
外形尺寸 |
26×22×12mm3 |
|
|
dzsc/19/1925/19192543.jpgdzsc/19/1925/19192543.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴先生
- 电话：0755-29236652
- 传真：0755-29236659
- 手机：13510566605
- QQ ：
供应高稳定恒温晶振(OCXO)
信息内容：石英晶体振荡器 型号 TFT505∽540高稳定恒温晶振(OCXO) 种类 振荡器 标称频率 1-3000（MHz） 调整频差 1（MHz） 温度频差 1（MHz） 总频差 1（MHz） 负载电容 5×10″/S-3×10-12/S（pF） 负载谐振电阻 10（Ω） 激励电平 1.0（mW） 基准温度 10（℃） 插入损耗 10（dB） 阻带衰减 10（dB） 输入阻抗 10（kΩ） 输出阻抗 10（kΩ） 用途 1.通用晶体振荡器，用于各种电路中，产生振荡频率。 2.时钟脉冲用石英晶体谐振器，与其它元件配合产生标准脉冲信号，广泛用于数字电路中。 3.微处理器用石英晶体谐振器。 4.CTVVTR用石英晶体谐振器。 5.钟表用石英晶体振荡器 dzsc/19/1925/19192544.jpg
石英晶体谐振器SMD 7050

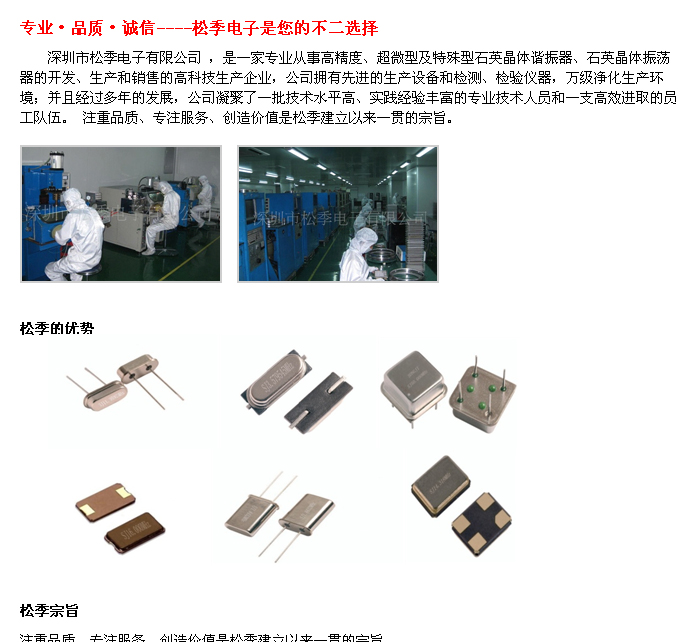

信息内容：SMD石英晶体谐振器 型号XTAL 7050 种类 谐振器 标称频率 6.000-150.000MHz（MHz） 调整频差 30（ppm） 温度频差 30（ppm） 总频差 30（ppm） 负载电容 20（pF） 负载谐振电阻 30（Ω） 激励电平 10（mW） 基准温度 30（℃） 插入损耗 10（dB） 阻带衰减 10（dB） 输入阻抗 10（kΩ） 输出阻抗 10（kΩ） dzsc/19/1925/19192545.jpgdzsc/19/1925/19192545.jpg 深圳市松季电子有限公司，是一家从事高精度、超微型及特殊型石英晶体谐振器、滤波器及多功能振荡器的开发、生产和销售的高科技生产企业，公司拥有先进的生产设备和检测、检验仪器，万级净化生产环境；并且经过多年的发展，公司凝聚了一批技术水平高、实践经验丰富的技术人员和一支高效进取的员工队伍。MID晶振,安防晶振,摄像头晶振,音响晶振,电脑晶振,车载晶振，笔记本用晶振，GPS晶振，机顶盒晶振产品,广泛应用于通讯（卫星接收、卫星电视、对讲机、电话机、高频头等）家电（TV/VCD/DVD等）、电脑、笔记本电脑、汽车电子（汽车音响、车载电台、汽车防盗报警系统）监控系统、各种遥控器、电子游戏机等领域。
