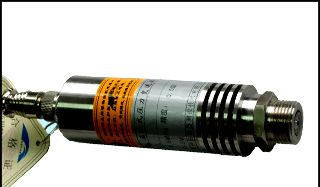

供应CYG1600中高温压力传感器
| 价 格： | 面议 | |
| 型号/规格： | CYG1600 | |
| 品牌/商标： | 昆山双桥 |
CYG1600系列中高温压力传感器 产品综述 普通压阻式压力传感器其敏感测控惠斯顿全桥的四个力敏电阻是用集成电路工艺制造的，电阻间用PN结相互隔离，由于受到PN结耐温限制，使用温度125℃，而实际上由于PN结反向露电流随温度指数上升关系，在温度超过100℃后，传感器性能已大大劣化，限制普通压阻传感器的可用温度范围，利用陶瓷厚膜技术可将温度提高至125℃；还可以利用多晶SOI技术制作力敏电阻，可将温度扩展至到200℃；利用隔离一体或加散热片可将温度提高到250℃，要想温度达到400℃，可做高温水冷式，本系列产品同时设计成高频动瞬时高温1000℃。 产品型号 一、CYG1601型中高温压力传感器 1、压力量程：0～10kpa～40Mpa 2、测量介质：适用于非腐蚀性、非导电性气体介质的压力测量。 3、过载能力：200%FS 4、测量介质温度：-40℃～130℃ 5、补偿温度范围：0℃～90℃ 6、压力接口：M12×1、74o锥角，或M20×1.5 7、出线方式：航插，霍斯曼, 电缆锁头直出线三种可选 8、供电方式：18～36V 典型24V 9、输出方式：4～20mV 10、用户特殊要求的外形或压力接口，订货时需声明或提供外形图纸。 11、精度等级：
| 指标 档级 | 零点时漂 %FS/8h | 零位、灵敏度温度系数 ×10-4/℃.FS | 精度等级 %FS | 预设偏差 %FS |
| JA | 0.25 | 1 | 0.25 | 1 |
| MA | 0.50 | 3 | 1.0 | 2 |
| MB | 0.25 | 2 | 0.5 | 2 |
12、外形尺寸图：
二、CYG603中高温压力传感器 1、压力量程：0～10kpa～40Mpa 2、测量介质：适用于非腐蚀性、非导电性气体介质的压力测量。 3、过载能力：200%FS 4、测量介质温度：-40℃～200℃ 5、补偿温度范围：0℃～150℃ 6、压力接口：M12×1、74o锥角，或M20×1.5 7、出线方式：航插，霍斯曼，电缆锁头直出线三种可选 8、供电方式：18～36V 典型24V 9、输出方式：4～20mV 10、用户特殊要求的外形或压力接口，订货时需声明或提供外形图纸。 11、精度等级：
| 指标 档级 | 零点时漂 %FS/8h | 零位、灵敏度温度系数 ×10-4/℃.FS | 精度等级 %FS | 预设偏差 %FS |
| JA | 0.1 | 2 | 0.25 | 1 |
| MA | 0.20 | 5 | 1.0 | 2 |
| MB | 0.15 | 3 | 0.5 | 2 |
12、外形尺寸图： 三、CYG609型水冷高温压力传感器 1、压力量程：0～10kpa～10Mpa 2、测量介质：适用于非腐蚀性、非导电性气体介质的压力测量 3、过载能力：200%FS 4、测量介质温度：-40℃～450℃ 5、补偿温度范围：0℃～150℃ 6、压力接口： M12×1、74o锥角，或M20×1.5 7、出线方式： 航插， 霍斯曼, 电缆锁头直出线 8、供电方式：恒压供电12V或15V，恒流1mA～8mA 9、输出方式：差分毫伏信号 10、用户特殊要求的外形或压力接口，订货时需声明或提供外形图纸。(价格在原来价格基础增加200元) 11、传感器精度等级：
| 指标 档级 | 零点时漂 mv/8h | 零位温度系数 ×10-4/℃。FS | 灵敏温度系数 ×10-4/℃。FS | 非线性 ±℅FS | 不重复、迟滞 ℅FS |
| JA | 0.20 | 3 | 3 | 0.3 | 0.2 |
| MA | 0.15 | 2 | 2 | 0.2 | 0.15 |
| MB | 0.1 | 1.5 | 1.5 | 0.1 | 0.10 |
12、外形尺寸图：
CYG1600中高温压力变送器 各传感器型号可配置 ①信号输出4～20mA产品，标准供电电源为24VDC ②信号输出0～5V 产品，标准供电电源为12VDC、24VDC、±12V或±15V 凡订压力变送器在原传感器型号三位前加“1”，例：CYG602高温压传感器，CYG1602高温压力变送器。 变送器精度指标：
| 指标 档级 | 精度等级 ℅FS | 零位温度系数 ×10/℃.FS | 灵敏温度系数 ×10/℃.FS | 非线性 ±℅FS | 零点时漂 mv/8h |
| JA | 0.25 | 2 | 2 | 0.2 | 0.1 |
| MA | 1.0 | 5 | 5 | 0.5 | 0.2 |
| MB | 0.5 | 3 | 3 | 0.3 | 0.15 |
