供应隧道磁电阻(TMR)双轴角度传感器,多维热销厂家

价 格: 面议
型号/规格:MMA243F
品牌/商标:MDT

一、隧道磁电阻(TMR)双轴角度传感器性能参数
工作电压 VCC TA = 25°C   1 5 V
工作电流 ICC TA = 25°C   14(2)   μA
电阻 R TA = 25°C   70(3)   kOhm
输出范围 VOUT TA = 25°C   800   mV/V
偏移电压(4) VOQ TA = 25°C   ±5   mV/V
TCOV(5)   Operating   -0.1   %/°C
工作磁场 B Operating 60   400 Oe
角度误差 E Operating   1   Degree
使用温度 TA Operating -40   125 °C
注:
(1) 1 Oe (Oersted) = 1 Gauss in air = 0.1 millitesla = 79.8 A/m。
(2) ICC = VCC/R, 工作电流随工作电压呈线性关系变化。
(3) 电阻值有多种选择,详情请咨询多维科技有限公司。

二、隧道磁电阻(TMR)双轴角度传感器概述

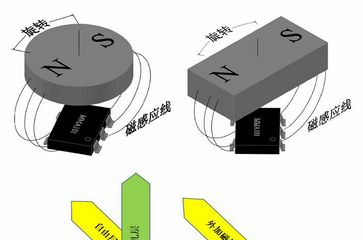

在角度传感器的应用场合下,在MMA243F芯片上方放置一块磁铁以提供平行于芯片表面方向的工作磁场,芯片输出与磁场角度成正弦和余弦关系的电压信号。 MMA243F采用两个独特的推挽式惠斯通电桥结构设计,每个惠斯通电桥包含四个高灵敏度TMR传感元件,使得其输出信号的峰峰值可达工作电压的80%,从而省去了许多应用中所需要的外部信号放大处理电路。此外,独特的TMR惠斯通电桥结构有效地补偿了传感器的温度漂移。MMA243F性能优越,采用超小型LGA8封装形式,尺寸仅为3.0 mm 3.0 mm 0.95 mm。

三、隧道磁电阻(TMR)双轴角度传感器应用
磁传感器作为传感器产业中的重要分支,在物联网应用领域有着巨大的市场,在全球范围内被很多国家提高到了国家经济和国防的战略高度。
我国物联网“十二五”发展规划近日出台。规划要求到2015年初步完成物联网产业体系构建,形成较完善的物联网产业链,“感知技术、传输技术、处理技术”将作为物联网核心技术攻克的重要领域,而产业布局和培育方面,国家将重点推进十大产业聚集区及100家骨干企业的建设,力争实现规模化应用。这十个发展重点领域应用示范工程包括:智能工业、智能农业、智能物流、智能交通、智能电网、智能环保、智能安防、智能医疗以及智能家居。

心动不如行动,赶紧拿起您手中的电话,选择我们的产品,只有您的满意,才是我们的宗旨!!!

欢迎广大新老顾客来电选购或咨询,多维科技欢迎您!
