RS232/RS485信号转模拟信号  隔离D/A转换器

产品特点：

● 低成本、小体积模块化设计

●  RS-485/232接口，隔离转换成标准模拟信号输出

● 模拟信号输出精度优于 0.2%

● 可以程控校准模块输出精度

● 信号输出 / 通讯接口之间隔离耐压3000VDC

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于安装和布线

● 用户可编程设置模块地址、波特率等

● 可设置成主机来读取产品数据实现远程采集

● 支持Modbus RTU 通讯协议

典型应用：

●  4-20mA信号输出

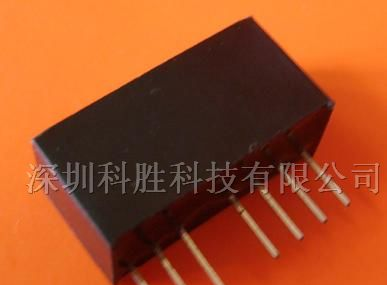

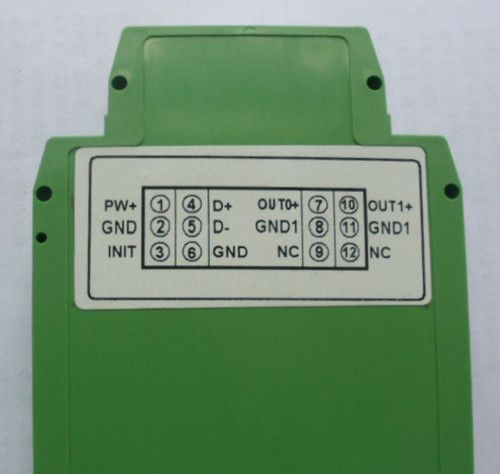

图1 IBF-232/485  模块外观图

产品概述：

IBF-232/485系列产品实现主机RS-485/232接口信号隔离转换成标准模拟信号，用以控制远程设备。IBF-232/485系列产品可应用在 RS-232/RS-485总线工业自动化控制系统，4-20mA，0-5V，0-10V等标准信号输出，用来控制工业现场的执行设备，控制设备以及显示仪表等等。

产品包括电源隔离，信号隔离、线性化，D/A转换和RS-485串行通信。每个串口最多可接256只IBF-232/485系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

IBF-232/485系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

IBF-232/485系列产品按工业标准设计、制造，信号输出 / 通讯接口之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+80℃。

图1    IBF-232/485 产品原理框图

IBF-232/485功能简介：

IBF-232/485 信号隔离D/A转换模块，可以用来输出一路电压或电流信号，也可以用来输出两路可以共地的电流或电压信号。

1、   模拟信号输出

12位输出精度，产品出厂前所有信号输出范围已全部校准。在使用时，用户也可以很方便的自行编程校准。

具体电流或电压输出量程请看产品选型，输出两路信号时两路输出选型必须相同。

2、   通讯协议

通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS  RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。

通讯地址（0～255）和波特率（2400、4800、9600、19200、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

3、   抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。

产品选型：

 IBF  - □     -   □

通讯接口                                         输出电压或电流信号值

485： 输出为RS-485接口                           U1：0-5V           A1：0-1mA

232： 输出为RS-232接口                           U2：0-10V          A2：0-10mA

U3：0-75mV         A3：0-20mA

                                                  U4：0-2.5V          A4：4-20mA

                                                  U5：0-±5V          A5：0-±1mA

                                                  U6：0-±10V         A6：0-±10mA

                                                  U7：0-±100mV       A7：0-±20mA

                                                  U8：用户自定义     A8：用户自定义

选型举例1： 型号：IBF-485-A4   表示RS-485接口，4-20mA信号输出

选型举例2： 型号：IBF-232-U1   表示RS-232接口，0-5V信号输出

IBF-232/485通用参数：

(typical @ +25℃，Vs为24VDC)

输出类型：  电流输出 / 电压输出

精    度：  0.2%

输出失调：  电流输出 ±0.5 uA/℃  ，电压输出 ±0.1 mV/℃

温度漂移：  ±20 ppm/℃ (±30 ppm/℃, )

输出带载能力：电流输出    350Ω (4-20mA/0-20mA/0-±20mA电流输出)

              电压输出    10mA(0-5V/0-10V/0-±5V电压输出)

通    讯：   协议  RS-485 或 RS-232   标准字符协议 和 MODBUS RTU通讯协议

             波特率（2400、4800、9600、19200、38400bps）可软件选择

地址（0～255）可软件选择

通讯响应时间：100 ms

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于1.5W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃
