厂家直销3528 3528贴片 灯珠3528 3528LED贴片灯珠 晶元3528
| 价 格： | 0.13 | |
| 加工定制： | 是 | |
| 种类： | 发光二极管 | |
| 是否进口： | 是 | |
| 品牌/商标： | 宝嘉光电 | |
| 型号/规格： | 3528 | |
| 材料： | 硅(Si) | |
| 主要参数： | 显示指数70》 | |
| 用途： | LED室内照明 | |
| 备注： | 3528白灯 |
dzsc/19/1793/19179317.jpg
dzsc/19/1793/19179317.jpg
dzsc/19/1793/19179317.jpg
一.特点
◆ 高显色指数70以上
◆硅胶封装
◆ 适合回流焊技术
◆ 编带包装
◆ ROHS环保
应用
适合装饰照明场景
适合室内照明场景
广告字光源
橱柜照明
各种各样led照明光源
二． 规格图
三.额定值(Ta=25℃)
项目 符号 额定值 单位
正向电流 IF30mA
峰值正向电流 IFP50mA
反向电压 VR5V
漏电流 IR10μA
工作温度 Topr–40～85 ℃
存储温度 Tstg–40～85 ℃
焊接温度 Tsld回流焊260℃/5s 手焊350℃/3 s℃
耗散功率 PD105mW
ESD等级（HBM)ESD2000V
结温 Tj150℃
（脉冲宽度四. 主要光电参数(Ta=25℃)
项目 符号 测试条件（mA） 最小值 典型值 值 单位
正向电压 VFIF=20mA-3.23.6V
光强 IVIF=20mA-2000mcd
光通量 Φ IF=20mA-5.56.0Lm
发光角度 2θ? IF=20mA110120°
显色指数 RaIF=20mA-8590
电压温度系数 KIF=20mA-2.0mV/℃
热阻 RIF=20mA150℃
光通量分级
按客户需要或如下
分级数 光通量Lm
05-6
16-7
电压分级
按客户需要或如下
分级数 电压V
02．9-3．0
13．0-3．1
23．1-3．2
33．2-3．3
43．3-3．4
53．4-3．5
63．5-3．6
白光颜色分级
按照客户需求 或者△X=0.05, △Y=0.1
五.随电流温度变化的光电特性曲线
Forward Voltage vs. ■ Forward Current vs.
Forward Current Relative Luminous Flux
Ta=25℃ Ta=25℃
Junction Temperature vs ■ Junction Temperature vs
Forward Voltag Relative Luminous Flux
I=20mA
■ Forward Current vs ■ Junction Temperature vs.
Chromaticity Coordinate Chromaticity Coordinate
Ta=25℃
■ Color Rendering Index vs. ■ Color Temperature(5000K) vs
Junction Temperature Junction Temperature
Color Temperature (6500K)vs. ■ Color Temperature(3000K) vs.
Junction Temperature Junction Temperature
■ Cool-white light Spectrum Distribution
Ta=25℃
■ warm-white light Spectrum Distribution
Ta=25℃
Directivity
Ta=25℃
七．允许工作电流图
八．环境测试
检测项目 测试条件 测试电流 测试时间 测试数量 通过率
热冲击 Ta*：-40℃～120℃, 1min（10sec）1minN/A100 cycles25100%
温度循环 Ta：-40℃～25℃～120℃～25℃
30min 5min 30min 5minN/A100 cycles25100%
抗潮 Ta：25℃～85℃～-10℃, RH = 90%
24 hrs/1 cycleN/A10 cycles25100%
高温储存 Ta = 120 ℃N/A1000 hrs25100%
高温高湿储存 Ta = 85℃，RH = 90%N/A1000 hrs25100%
低温储存 Ta = -40 ℃N/A1000 hrs25100%
振动实验 100－2000－100Hz Sweep 4min
200m/s2,3向，4周期 N/A48 min25100%
可焊性实验 245 ℃， 5sec （先在蒸汽中老化16小时） N/A25100%
回流焊耐热实验 260 ℃， 10secN/A25100%
抗静电能力 R ＝ 1.5 kΩ， C = 100pF，V＝±2kV，3次 N/A25100%
九．使用注意事项
1. 防潮
● 请特别注意存储和使用环境的湿度以免受潮,,导致led裂开或光性能下降。
2. 保存
● 开袋前，请存放在30℃以下，90%以下。
● 请在一年内使用。
● 开袋后，请在108小时内使用。
● 如果干燥剂退色或超过存储时间，请采取烘烤措施，条件如下：60±5℃时间24小时。
3. 静电
● 静电或浪涌电压会损坏led，建议在使用时佩戴静电手环或抗静电手套。
● 所有的机械设备必须接地。
4. 应用设计
● 设计pcb时，请注意考虑散热性。
● 工作电流在规定范围内，同时要考虑到环境因素和led结温影响。
5. 机械
● 避免受到机械压力或碰撞，特别是硅胶部分。
6.使用
● 避免手或其他工具碰到硅胶部分，以免导致led损坏或光电特性降低。
● 避免灰尘或其他杂物落入led上，以免光电特性降低。
7.焊接
● 焊接时，焊接热量会影响led光电特性。
● 焊接时，请不要用力压引脚部位或硅胶。
● 请避免硅胶部位受到机械压力或机械振动，直到焊接完成恢复室温。
● 回流焊预热温度160℃，时间120秒内；焊接温度260℃时间5秒内。
● 人工手焊350℃，时间3秒内。
8.清洁
● 建议使用异丙醇或乙醇清洁led，时间5分钟以下，请不要使用其他化学物质清洁
以免损坏硅胶部分。
● 在清洁前，请检测led是否有破损。
● 根据国家规定，请不要使用氟利昂溶剂来清洁led。
9.其他
附：回流焊接条件
项目 参数
预热温度 有铅锡100-180℃
无铅锡150-200℃
预热时间 t峰值温度 有铅锡 230℃
无铅锡 250℃
在峰值温度±5℃范围内时间 t温度上升斜率 dT/dt温度下降斜率 dT/dt有铅锡超过183℃后温度时间控制 t无铅锡超过217℃后温度时间控制
温度曲线如下:
十.包装说明
请使用防静电包装3528 smd led(卷盘装，2000pcs/盘，或散装)，为了防湿，干燥剂和湿度指示卡必不可少，包装后贴上产品标贴。
再使用纸箱进行包装，包装数量不一，10卷/箱，20卷/箱或其他。包装后贴上产品标贴

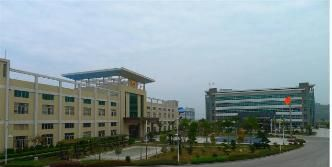

以下是我司宝嘉集团的简介
dzsc/19/1793/19179317.jpg
dzsc/19/1793/19179317.jpg
dzsc/19/1793/19179317.jpg
dzsc/19/1793/19179317.jpg
dzsc/19/1793/19179317.jpg
dzsc/19/1793/19179317.jpg
dzsc/19/1793/19179317.jpg
dzsc/19/1793/19179317.jpg
dzsc/19/1793/19179317.jpg
dzsc/19/1793/19179317.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴晓青
- 电话：0755-23057939
- 传真：0755-23057895
- 手机：13923432868
- QQ ：
7.5-8.5LM 暖白 正白 冷白 奇力芯片 0.16 高亮度·
信息内容：dzsc/19/1793/19179321.jpgdzsc/19/1793/19179321.jpgdzsc/19/1793/19179321.jpg一.特点◆ 高显色指数.70以上◆硅胶封装◆ 适合回流焊技术◆ 编带包装◆ ROHS环保应用适合装饰照明场景适合室内照明场景广告字光源橱柜照明各种各样led照明光源二． 规格图三.额定值(Ta=25℃)项目 符号 额定值 单位正向电流 IF30mA峰值正向电流 IFP50mA反向电压 VR5V漏电流 IR10μA工作温度 Topr–40～85 ℃存储温度 Tstg–40～85 ℃焊接温度 Tsld回流焊260℃/5s 手焊350℃/3 s℃耗散功率 PD105mWESD等级（HBM)ESD2000V结温 Tj150℃（脉冲宽度四. 主要光电参数(Ta=25℃)项目 符号 测试条件（mA） 最小值 典型值 值 单位正向电压 VFIF=20mA-3.23.6V光强 IVIF=20mA-2000mcd光通量 Φ IF=20mA-5.56.0Lm发光角度 2θ? IF=20mA110120°显色指数 RaIF=20mA-8590电压温度系数 KIF=20mA-2.0mV/℃热阻 RIF=20mA150℃光通量分级按客户需要或如下分级数 光通量Lm05-616-7电压分级按客户需要或如下分级数 电压V02．9-3．013．0-3．123．1-3．233．2-3．343．3-3．453．4-3．563．5-3．6白光颜色分级按照客户需求 或者△X=0.05, △Y=0.1五.随电流温度变化的光电特性曲线Forward Vo...
贴片厂家 厂家直销5050 5050贴片 灯珠5050 5050 led5050

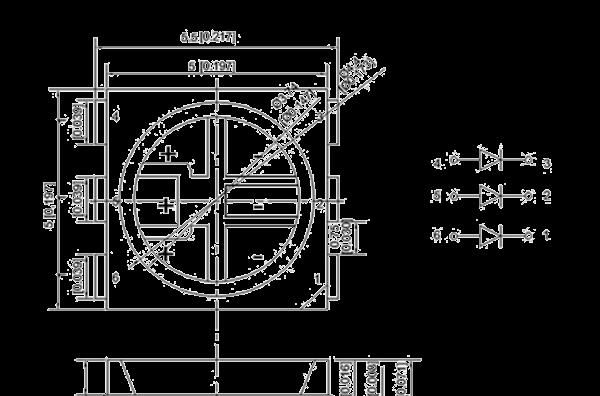

信息内容：dzsc/19/1793/19179326.jpgdzsc/19/1793/19179326.jpgdzsc/19/1793/19179326.jpg深圳市宝嘉光电有限公司SMD 5050ED 产品名称：5050贴片LED 工作电压:3.0-3.4V 工作电流：60mA； 功率：0.18W /PCS；色温：暖白2500-4000K 正白：5500-7000K 冷白8000-10000K；光通量：10-12LM 12-14LM 14-16LM 16-18LM 18-20LM 20-22LM 采用台湾晶元LED芯片，亮度高，寿命长、功耗低、色彩纯正，单晶光通量可达7-8 lm以上。 设备：全自动美国ASM固晶机 KNS焊线机、日武藏点胶机 封装：白色PPA外壳,硅胶封装; 特点：体积小，角度大，亮度高，低电压驱动，颜色一致性好，无色差; 包装：编带包装，2000PCS/卷; 推荐使用范围：背光产品、灯条灯带，广告照明; 焊接：回流焊焊接; 光照均匀，光衰减小，寿命长，耗电少,散热好,光效高,抗静电强，可靠性和安全性强，批量生产一致性好，环保又节能,产品已经通过欧盟ROSH认证,产品广泛用于LED灯条、LED灯管、LED灯饰、LED灯具、LED照明等系列····· 附带 ； Super bight LED diodes Electrical-optical characteristics: (Ta=25C) (Test Condition: ...
