产品特点

·由于采用了微处理器而使灵活性增大、功能增强；
·具有很强的自诊断能力；
·量程覆盖宽0～0.2kPa…41.37MPa；
·精度优于0.1级，量程比优于40：1；
·零点和量程调整互不影响；
·兼有远程和本地量程、零点可调；
·二线制，符合HART协议，可与ROSEMOUNT275型及MS-H375型手持式通讯器进行数字通信而不中断模拟量输出；
·传感器内带非易失性存储器；
·稳定性好，精度高，阻尼可调，抗单向过载能力强；
·无机械传动部件，维修工作量少，坚固抗震；
·全部通用件，传感器与电子线路板互换不影响变送器性能，维护更方便；
·接触戒指的膜片材料可选，防爆壳体结构；
·业已证明的优越性和可靠性。

外形结构

结构指标：
     结构材料：隔离膜片和排气/排液阀：316不锈钢、哈氏合金C、蒙乃尔合金和钽；
    “O”型圈（与测量介质接触）：氟橡胶、丁氰橡胶、乙烯-丙烯
    灌充液体：硅油；
    　法兰和接头：316不锈钢、哈氏合金C、蒙乃尔合金；
   　　　　　 螺栓：碳钢镀锌、1Cr18Ni9、0Cr17Ni4CuNb、42CrMo；
     电气壳体：低铜铝合金；
     涂      层：聚酯环氧树脂。
     引压连接件： 法兰1/4-18NPT（锥管螺纹）；
     接头1/2-14NPT（锥管螺纹）。
     重　　量：3.5kg（不包括选件）。

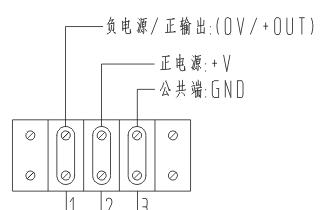

电气连接

dzsc/19/1767/19176751.jpg

性能参数

技术性能
    使用对象：液体、气体或汽体
    测量范围：量程4  0-2.0～37.4kPa(0-15～280mmHga)压力
    量程5  0-4.7～186.8kPa(0-0.7～26.9 psia) 压力
                   量程6  0-17.3～690kPa(0-2.5～99.4 psia) 压力
                   量程7  0-51.7～2068kPa(0-7.49～298 psia) 压力
                   量程8  0-172.3～6890kPa(0-24.98～992.2 psia) 压力
    输出信号：4~20mA输出叠加HART®协议数字信号（两线制）
    电      源：外部供电24V DC，（电源范围12V~45V）
    负载特性：负载电阻回路允许的负载电阻Rmax=(E-12)/0.02(Ω)

    险场所安装：隔爆型dⅡCT5；
                      本安型iaⅡCT5
    负载特性：不管输出如何，正负迁移后，其量程上、下限均不得超过量程的极限。在
正迁移为0.975URL；无负迁移L。
    温度范围：介质温度　　　 　 -40～104℃
  　              储存温度　　　  　-40～85℃
                   整机工作温度　  　-40～85℃
                                             -20～70℃（带数字表头）；
    相对湿度：0～100%
    超压极限：施加0（压力）~13.78MPa压力变送器不损坏；法兰可承受68.9MPa压力；正常工作压力应在0kP（压力）至变送器量程上限。
    容积变化量：小于0.16cm3
    阻　　尼：时间常数在0.2～32.0s之间可调。
    启动时间：3s，无需预热。

性能指标：
   （在无迁移、316不锈钢隔离膜片及其它标准测试条件下）
    量 程 比：  40：1
    精      度：  在量程比为1：1到10：1时，为调校量程的±0.15%
    在量程比为10：1到40：1时，为±0.075（1+0.1URL/量程）%量程
    稳 定 性：  六个月误差为量程的±0.2%。
    温度影响：零点误差为量程的±0.25%/55℃。
    包括量程和零点的总误差，为量程的0.5%/55℃。
    超压影响：加压140kgf/cm2后，误差为量程范围的±0.25%。
    电源影响：小于输出量程的0.005%/V。
    振动影响：在任意轴向上，频率为200Hz，引起的误差为量程范围的±0.05%/g
    负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。
    安装位置影响：可产生不大于0.25 kPa的零位误差，但可校正，对量程无影响；
测量本体相对法兰转动无影响。
    电磁辐射：符合IEC801标准
