供应大型EL冷光片驱动器 EL广告牌驱动器 100W-1000W
| 价 格： | 580.00 | |
| 型号/规格： | CONV500 | |
| 品牌/商标： | 清驰 |
全数字纯正弦波中频换流器
一．产品简介
本系列全数字纯正弦波中频换流器，适合作为大型EL冷光片的驱动电源，或者其他中频交流电设备的供电。具有数字化，纯正弦波输出，带通信功能，小体积的四大特征。
本换流器输出电压和频率均可在宽范围调节设定，并且具有掉电记忆功能，有4位数码管显示，使用和调节十分方便。还具有远程通信管理功能，可以通过小巧终端控制器，方便自如地监控远处的换流系统。
二、特点
- 大功率输出，具有大电容负载驱动能力，例如型号CONV500的驱动EL冷光片面积在400Hz时可达5平方米，在1KHz时可达2平方米。
- 全数字化，各种参数及信号全部数字化处理，由数字处理器智能灵活地管理。性能和可控性均远优于普通的模拟式驱动器。
- 转换效率95%以上，空载损耗低于5W，利用外壳自然散热即可稳定工作。
- 纯正弦波输出，采用直接数字合成（DDS）技术，波形圆滑完美，失真度小于 2%。
- 输入电压: AC 90~250V，50/60Hz。
- 输出电压可方便调节，调整范围：AC 50V～200V，电压精度优于±2V。
- 输出频率可方便调节，调节范围400Hz～1200Hz，频率精度优于±1Hz。
- 闪烁设定功能：可分别设定闪烁的亮和灭的时间，有1秒/1秒～9秒/9秒近百种选择。
- 定时关机功能，可设定1分钟到24小时的任意关机时间，分辨率为1分钟。
- 开机软启动，防止产生过强的电压电流冲击电器。
- 模块带有LED显示面板，可显示输出电压，输出电流，输出频率，输出功率，闪烁亮灭时间，定时关机时间。
- 带RS485串口通信功能，遵循MODBUS-RTU协议，通过2根通信线即可远程设置和修改驱动器的状态参数。
- 掉电状态恢复功能：即使完全关断驱动器的供电，下次开机将恢复掉电前的设置和状态。
- 各种异常情况保护功能：带有过压，欠压，过热，过流短路保护功能，故障撤销后自动恢复工作，高度可靠。
- 工作稳定，无继电器。
- 全数字化，免调试，一致性好，方便大规模批量生产。
三、参数
|
参数名称 |
数值 |
|
输入电源电压 |
270V |
|
贮存温度 |
-35～80℃ |
四、电特性参数
|
参数名称 |
数值 |
|||
|
型号CONV200 |
型号CONV500 |
型号CONV1K |
型号CONV2K |
|
|
输入侧参数 |
||||
|
输入电源电压范围 |
100V～230V |
|||
|
输入电源频率范围 |
50Hz/60Hz |
|||
|
交流侧参数 |
||||
|
额定输出功率 |
200W,500W,1000W,2000W可选 |
|||
|
输出电压范围 |
50V～ 200V可调，误差±2V |
|||
|
输出频率 |
400Hz～1200Hz可调，误差±1Hz |
|||
|
谐波失真 |
< 2% |
|||
|
负载调整率 |
< 2% |
|||
|
纹波电压 |
< 2V |
|||
|
通信参数 |
||||
|
通信方式 |
RS485 |
|||
|
通信协议 |
MODBUS-RTU |
|||
|
RS485通信波特率 |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
|||
|
RS485通信隔离耐压 |
1500V |
|||
|
显示参数 |
||||
|
显示方式 |
4位LED数码管 |
|||
|
显示内容 |
输出电压、电流、频率、功率 |
|||
|
系统参数 |
||||
|
转换效率 |
> 95% |
|||
|
空载功耗 |
< 5W |
|||
|
输入输出绝缘耐压 |
> 1500V |
|||
|
冷却方式 |
自然传导冷却 |
|||
|
允许环境温度 |
-25℃- 60℃ |
|||
|
温度过热保护点 |
80℃ |
|||
|
保护撤销后 恢复工作时间 |
5S |
|||
|
开机启动时间 |
2S |
|||
|
机械参数 |
||||
|
外形尺寸 |
TBD |
TBD |
150mm X 220mm X 55mm |
|
|
重量 |
TBD |
TBD |
0.9Kg |
|

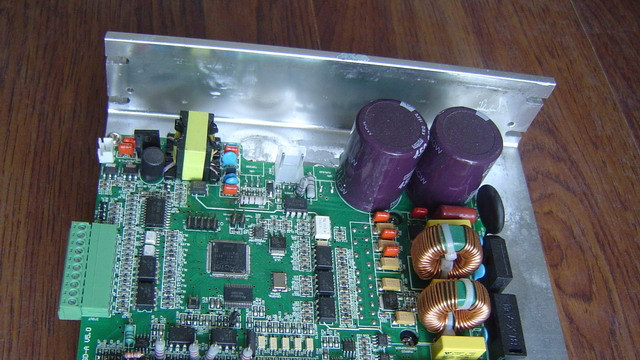

五、整机照片
dzsc/19/1761/19176121.jpg
dzsc/19/1761/19176121.jpg
