现货供应-JR29-16(T16)-热继电器
| 价 格： | 21.50 | |
| 额定电压： | 660V | |
| 产品系列： | 热继电器 | |
| 线圈电源： | / | |
| 额定电流： | 标准 | |
| 线圈功率： | / | |
| 触点切换电流： | 电流 | |
| 触点切换电压： | 电压 | |
| 防护特征： | 封闭式 | |
| 触点负载： | 中功率 | |
| 应用范围： | 热/热过载 | |
| 型号/规格： | JR29-16(T16) | |
| 品牌/商标： | 国产 | |
| 触点形式： | 转换型 |
dzsc/19/1749/19174901.jpg
dzsc/19/1749/19174901.jpg
dzsc/19/1749/19174901.jpg
JR29系列热过载继电器适用于交流50Hz或60Hz、额定电压至690V、额定电流至500A的电力线路中。用作三相感应电动机的过载与断相保护，常与CJX8系列交流接触器配合组成电磁起动器。
符合GB14048.4标准。
一些常见的JR29继电器型号有JR29-16,JR29-25,JR29-45,JR29-85
JR29-105,JR29-170,JR29-250,JR29-370
结构特征
JR29-16、JR29-25热继电器为摩擦式脱扣机构带断相保护；JR29-45，85为拉簧式脱扣机构，带断相保护，JR29-105，170为背包式跳跃式机构；JR29-250，370为主回路带互感器的跳跃式机构均带断相保护。
特性
1.主要技术参数(见表1)
型号 | JR29-16 | JR29-25 | JR29-45 | JR29-85 | JR29-105 | JR29-170 | JR29-250 | JR29-370 |
额定电流A | 16 | 25 | 45 | 85 | 105 | 170 | 250 | 370 |
热原件整定电流范围A | 0.11~17.6 | 0.1~32 | 0.28~45 | 6.0~100 | 27~115 | 90~200 | 100~400 | 100~500 |
操作频率 次/h | 15 | |||||||
复位方式 | 手动 | 手动和自动 | ||||||
电寿命 | 5 | |||||||
数量 | 一闭一开 | 一闭一开 | 一闭一开，二闭 | 一闭一开， 二闭 | ||||
2.动作特性(见表2)(20℃时)
dzsc/19/1749/19174901.jpg
3.断相动作特性(见表3)(20℃时)
dzsc/19/1749/19174901.jpg
4.辅助电路参数(见表4)
dzsc/19/1749/19174901.jpg
dzsc/19/1749/19174901.jpg
dzsc/19/1749/19174901.jpg
dzsc/19/1749/19174901.jpg
dzsc/19/1749/19174901.jpg
如果你希望了解JR29系列热过载继电器的更多内容，如产品使用说明书，规格参数，价格，更换等信息，请联系我们。
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 冯伟
- 电话：
- 传真：
- 手机：15868070393
- QQ ：
供应-JR20-16 3.6-18A-热继电器

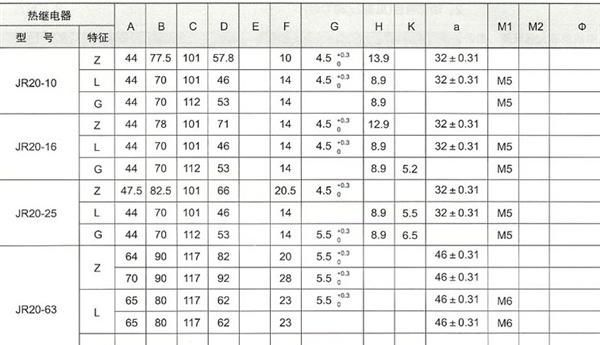

信息内容：dzsc/19/1754/19175418.jpgdzsc/19/1754/19175418.jpgdzsc/19/1754/19175418.jpgJR20热过载继电器适用于交流50Hz，电压至690V、电流至630A的电路中，用作交流电动机的过载、断相及三相严重不平衡的保护。带有断相保护，温度补偿；手动或自动复位；动作脱扣灵活性检查；动作脱扣指示；断开检验按钮等功能。符合GB14048.4标准。 信号及含义dzsc/19/1754/19175418.jpg一些常见的JR20热继电器型号有：JR20-10热继电器：JR20-10Z JR20-10G JR20-10LJR20-16热继电器：JR20-16Z JR20-16G JR20-16LJR20-25热继电器：JR20-25Z JR20-25G JR20-25LJR20-63热继电器：JR20-63Z JR20-63G JR20-63LJR20-160热继电器：JR20-160Z JR20-160G JR20-160L主要规格型号所配交流接触器型号所配交流接触器JR20-10CJ20-10JR20-160CJ20-100 CJ20-160JR20-16CJ20-16JR20-250CJ20-250JR20-25CJ20-25JR20-400CJ20-400JR20-63CJ20-40 CJ20-63JR20-630CJ20-630外形及安装尺寸见图1、2、3、及表2JR20-10Z、JR20-16Z、JR20-63Z、JR20-160Z外型安装尺寸dzsc/19/1754/19175418.jpgJR20-10L、JR20-16L、JR20-63L、JR20-160L外型安装尺寸dzsc/19/1754/19175418.jpgJR20-10GL、JR20-16GL、JR20-63GL、JR20-160G...
